申请日2014.09.02
公开(公告)日2014.12.24
IPC分类号C02F1/28; B65B69/00
摘要
本发明公开了一种拆袋机和水处理系统，其中，所述拆袋机包括壳体(1)、输送装置(2)和拆袋装置(3)，所述壳体(1)的下端开放，所述输送装置(2)设置在所述壳体(1)内并用于从所述壳体(1)的一侧向另一侧输送袋包(18)，所述输送装置(2)设置为使得所述袋包(18)的一部分暴露，所述拆袋装置(3)包括具有利刃的拆袋件和用于驱动所述拆袋件移动并经过所述袋包(18)的暴露部分的第一驱动机构(4)。拆袋机的结构简单，无需高速旋转的刀盘，避免了火花导致的安全问题。
权利要求书

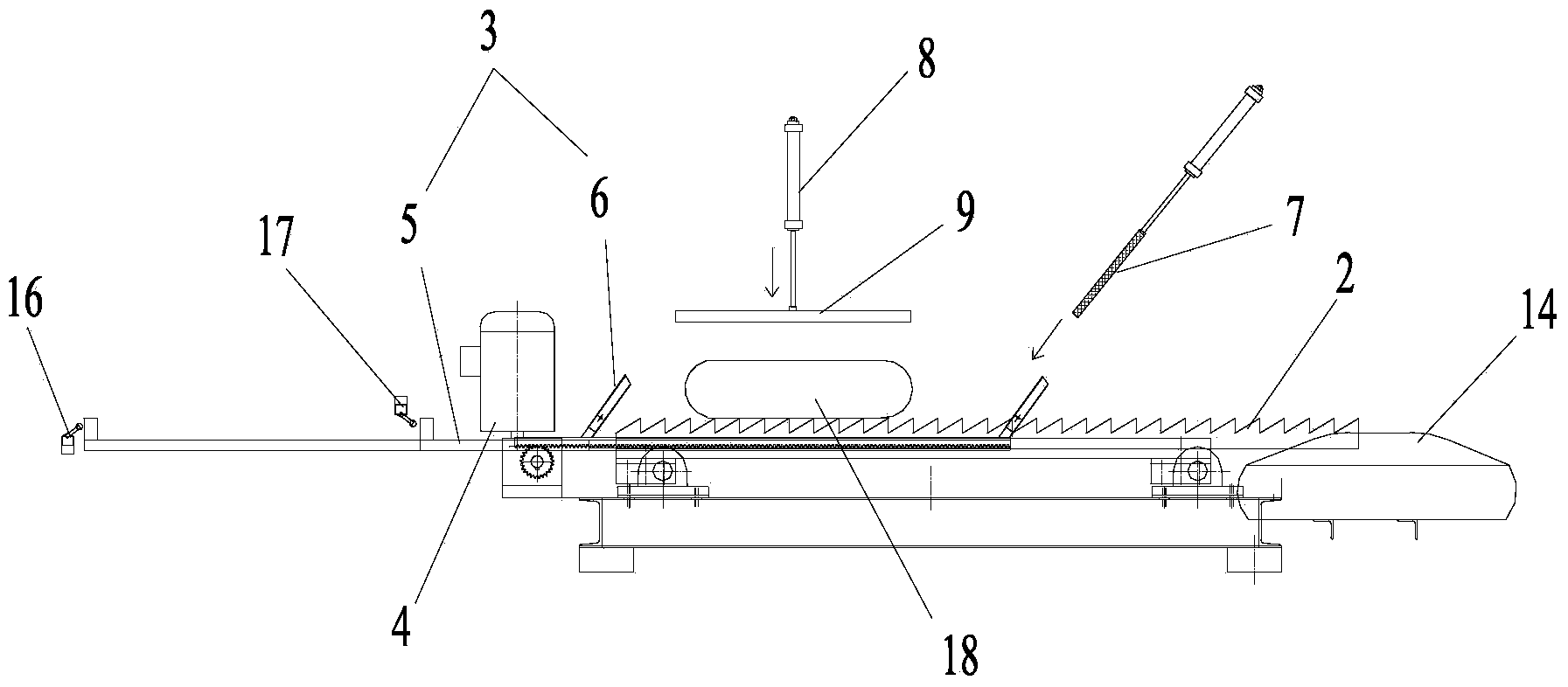

1.一种拆袋机，其特征在于，所述拆袋机包括壳体(1)、输送装置(2) 和拆袋装置(3)，所述壳体(1)的下端开放，所述输送装置(2)设置在所 述壳体(1)内并用于从所述壳体(1)的一侧向另一侧输送袋包(18)，所 述输送装置(2)设置为使得所述袋包(18)的一部分暴露，所述拆袋装置 (3)包括具有利刃的拆袋件和用于驱动所述拆袋件移动并经过所述袋包 (18)的暴露部分的第一驱动机构(4)。
2.根据权利要求1所述的拆袋机，其特征在于，所述拆袋件包括沿所 述输送装置(2)的输送方向延伸的杆状部(5)和安装在所述杆状部(5) 上的拆袋刀(6)，所述第一驱动机构(4)与所述杆状部(5)传动连接并驱 动所述拆袋件平行于所述输送方向往复移动。
3.根据权利要求2所述的拆袋机，其特征在于，所述杆状部(5)为平 行设置的多个，每个杆状部(5)上设置有所述拆袋刀(6)。
4.根据权利要求2所述的拆袋机，其特征在于，所述拆袋机包括可滑 动地设置在所述壳体(1)的沿所述输送方向的前端内并能够封挡所述拆袋 刀(6)的挡板(7)。
5.根据权利要求1所述的拆袋机，其特征在于，所述壳体(1)内设置 有能够相对于所述输送装置(2)升降的压板机构(8)。
6.根据权利要求1-5中任意一项所述的拆袋机，其特征在于，所述输 送装置(2)包括锯齿朝上设置且平行间隔设置的齿条(10)和用于驱动所 述齿条(10)沿其长度方向移动的第二驱动机构，所述拆袋件在所述齿条(10) 之间的下方移动。
7.根据权利要求6所述的拆袋机，其特征在于，所述第二驱动机构包 括电机(11)和通过所述电机(11)驱动的曲轴(12)，所述齿条(10)安 装在所述曲轴(12)上。
8.根据权利要求7所述的拆袋机，其特征在于，所述电机(11)能够 驱动所述曲轴(12)做正向和反向转动。
9.根据权利要求7所述的拆袋机，其特征在于，所述壳体(1)的沿所 述输送方向的前侧设置有卸袋口(13)，所述齿条(10)的末端延伸到所述 卸袋口(13)，所述卸袋口(13)处设置有辅助卸袋板(14)，所述辅助卸袋 板(14)平行于所述齿条(10)设置并具有向上弯曲的顶面，所述顶面的最 高位置位于所述齿条(10)的锯齿顶端的最高位置和最低位置之间。
10.根据权利要求9所述的拆袋机，其特征在于，所述辅助卸袋板(14) 为多个并平行间隔设置。
11.根据权利要求9所述的拆袋机，其特征在于，所述卸袋口(13)设 置有可拆卸地收集袋(15)。
12.一种水处理系统，其特征在于，该水处理系统包括水处理粉碳投加 装置和根据权利要求1-11中任意一项所述的拆袋机，所述拆袋机设置在所述 水处理粉碳投加装置的上方。
说明书
拆袋机和水处理系统
技术领域
本发明涉及袋装物料的处理，具体地，涉及一种拆袋机和包括该拆袋机 的水处理系统。
背景技术
在现代工业中，很多场合需要使用装在袋包内的散装物料，因而在使用 时首先需要进行拆袋。以水处理过程为例，在水处理工艺中通常具有物理吸 附沉降步骤，具体为向待处理的水中投放粉末活性炭，为此需要对袋装的活 性炭进行拆袋。现有技术中，通常使用用于类似混凝土粉末拆袋的大型拆袋 机，其处理量对于水处理来说过大，长时间处于闲置状态，工作时能耗也很 大。另外，这种用于混凝土粉末拆袋的拆袋机通常采用高速旋转的刀盘(例 如砂轮片)来切割包装袋，高速旋转切割时会产生火花。对于混凝土粉末来 说，火花并不存在问题，但用于活性炭拆袋时，可能会引燃活性炭，导致安 全事故。
因此，现有技术中缺少结构精简且安全的拆袋机。
发明内容
本发明的目的是提供一种结构简单且安全可靠的拆袋机。
为了实现上述目的，本发明提供一种拆袋机，其中，所述拆袋机包括壳 体、输送装置和拆袋装置，所述壳体的下端开放，所述输送装置设置在所述 壳体内并用于从所述壳体的一侧向另一侧输送袋包，所述输送装置设置为使 得所述袋包的一部分暴露，所述拆袋装置包括具有利刃的拆袋件和用于驱动 所述拆袋件移动并经过所述袋包的暴露部分的第一驱动机构。
优选地，所述拆袋件包括沿所述输送装置的输送方向延伸的杆状部和安 装在所述杆状部上的拆袋刀，所述第一驱动机构与所述杆状部传动连接并驱 动所述拆袋件平行于所述输送方向往复移动。
优选地，所述杆状部为平行设置的多个，每个杆状部上设置有所述拆袋 刀。
优选地，所述拆袋机包括可滑动地设置在所述壳体的沿所述输送方向的 前端内并能够封挡所述拆袋刀的挡板。
优选地，所述壳体内设置有能够相对于所述输送装置升降的压板机构。
优选地，所述输送装置包括锯齿朝上设置且平行间隔设置的齿条和用于 驱动所述齿条沿其长度方向移动的第二驱动机构，所述拆袋件在所述齿条之 间的下方移动。
优选地，所述第二驱动机构包括电机和通过所述电机驱动的曲轴，所述 齿条安装在所述曲轴上。
优选地，所述电机能够驱动所述曲轴做正向和反向转动。
优选地，所述壳体的沿所述输送方向的前侧设置有卸袋口，所述齿条的 末端延伸到所述卸袋口，所述卸袋口处设置有辅助卸袋板，所述辅助卸袋板 平行于所述齿条设置并具有向上弯曲的顶面，所述顶面的最高位置位于所述 齿条的锯齿顶端的最高位置和最低位置之间。
优选地，所述辅助卸袋板为多个并平行间隔设置。
优选地，所述卸袋口设置有可拆卸地收集袋。
本发明还提供一种水处理系统，其中，该水处理系统包括水处理粉碳投 加装置和本发明的拆袋机，所述拆袋机设置在所述水处理粉碳投加装置上 方。
通过上述技术方案，输送装置用于输送袋包，第一驱动机构能够驱动拆 袋件从袋包下方划过，以实施拆袋，袋包内的物料能够从拆袋件划开的位置 散落并从壳体的下端排放。拆袋机的结构简单，无需高速旋转的刀盘，避免 了火花导致的安全问题。
本发明的其它特征和优点将在随后的具体实施方式部分予以详细说明。
