申请日2014.11.11
公开(公告)日2015.04.08
IPC分类号B65D90/30
摘要
本实用新型提供了一种垃圾渗滤液处理用酸罐系统，包括酸罐以及液封装置，所述酸罐的顶部设有呼吸阀、人孔以及进液口，所述进液口连接一进液管，所述进液管伸入至酸罐底部，所述酸罐的下部设有出液口、放空口以及液位计口;所述液封装置设置在超滤水池内，所述液封装置包括导轨、二吊环、二横梁、浮桶以及软管，所述导轨纵向设置在超滤水池的一侧，所述浮桶上下用横梁固定，所述横梁间用螺栓固定，各横梁的一端均与对应的吊环相连，所述吊环的另一端套设在导轨上;所述酸罐顶部的出气口依次连接塑料管道、软管，所述软管的另一端通过扎带绑在螺栓上。本实用新型能有效解决酸挥发的问题，保证酸罐的安全稳定使用。
权利要求书
1.一种垃圾渗滤液处理用酸罐系统，其特征在于：所述酸罐系统包括酸罐以及液封装置，所述酸罐的顶部设有呼吸阀、人孔以及进液口，所述进液口连接一进液管，所述进液管伸入至酸罐底部，所述酸罐的下部设有出液口、放空口以及液位计口;所述液封装置设置在超滤水池内，所述液封装置包括导轨、二吊环、二横梁、浮桶以及软管，所述导轨纵向设置在超滤水池的一侧，所述浮桶上下用横梁固定，所述横梁间用螺栓固定，各横梁的一端均与对应的吊环相连，所述吊环的另一端套设在导轨上;所述酸罐顶部的出气口连接一塑料管道，所述塑料管道的另一端与超滤水池顶部的软管一端相连，所述软管的另一端通过扎带绑在螺栓上。
2.如权利要求1所述的一种垃圾渗滤液处理用酸罐系统，其特征在于：所述软管底部与位于浮桶下端的横梁的垂直距离为10～20cm。
3.如权利要求1所述的一种垃圾渗滤液处理用酸罐系统，其特征在于：进液管底端和软管底端均为切口。
4.如权利要求1所述的一种垃圾渗滤液处理用酸罐系统，其特征在于：所述呼吸阀为PVC或PE材质的呼吸阀。
5.如权利要求1所述的一种垃圾渗滤液处理用酸罐系统，其特征在于：所述浮桶为塑料、泡沫类漂浮物。
6.如权利要求1所述的一种垃圾渗滤液处理用酸罐系统，其特征在于：所述横梁为扁铁、PP板材质的横梁。
说明书
一种垃圾渗滤液处理用酸罐系统
【技术领域】
本实用新型涉及一种垃圾渗滤液处理用酸罐系统。
【背景技术】
随着国家新标准《生活垃圾填埋场污染控制标注》GB16889-2008的颁布实施，为达到较高的出水要求，目前国内针对渗滤液的处理大多数都采用了纳滤或反渗透作为深度处理工艺，MBR+纳滤/反渗透是目前垃圾渗滤液处理的主流工艺。生化系统的pH一般控制在7-8之间，纳滤/反渗透系统的进水pH一般控制在6-6.5，故超滤出水进入纳滤/反渗透系统必须加酸把pH调节到6-6.5之间。膜的清洗和运行必然会用到酸，由于加入硫酸易引起膜结垢造成膜损坏，目前普遍采用盐酸。但盐酸易挥发，如果酸罐封闭不当，会造成盐酸弥漫到空气中，造成场内设备腐蚀、环境恶化。目前通常采用酸雾吸收装置，维护操作麻烦，难以有效阻止酸的挥发。
【发明内容】
本实用新型要解决的技术问题，在于提供一种垃圾渗滤液处理用酸罐系统，能有效解决酸挥发的问题，保证酸罐的安全稳定使用。
本实用新型是这样实现的：

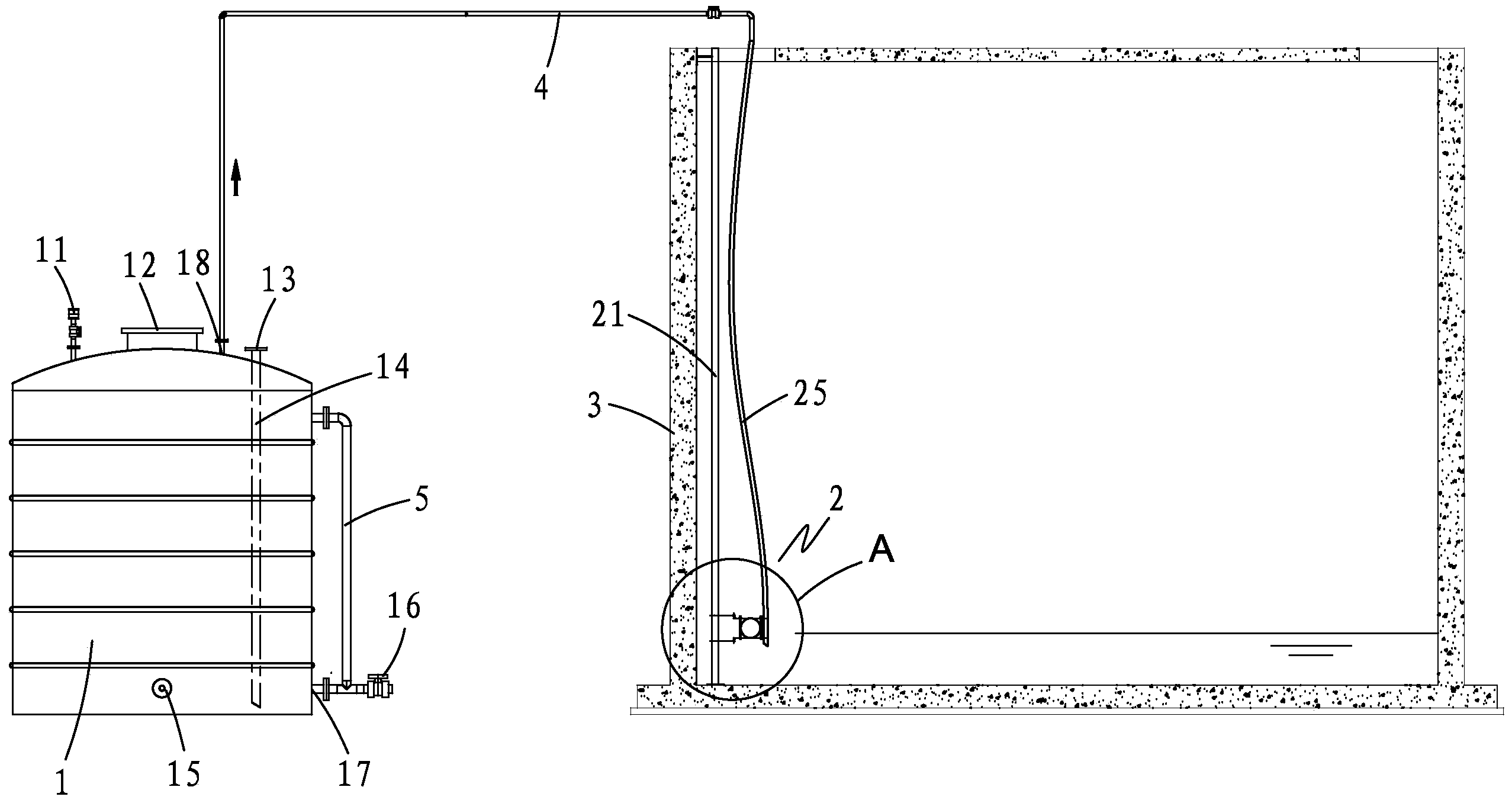

一种垃圾渗滤液处理用酸罐系统，所述酸罐系统包括酸罐以及液封装置，所述酸罐的顶部设有呼吸阀、人孔以及进液口，所述进液口连接一进液管，所述进液管伸入至酸罐底部，所述酸罐的下部设有出液口、放空口以及液位计口;所述液封装置设置在超滤水池内，所述液封装置包括导轨、二吊环、二横梁、浮桶以及软管，所述导轨纵向设置在超滤水池的一侧，所述浮桶上下用横梁固定，所述横梁间用螺栓固定，各横梁的一端均与对应的吊环相连，所述吊环的另一端套设在导轨上;所述酸罐顶部的出气口连接一塑料管道，所述塑料管道的另一端与超滤水池顶部的软管一端相连，所述软管的 另一端通过扎带绑在螺栓上。
进一步地，所述软管底部与位于浮桶下端的横梁的垂直距离为10～20cm。
进一步地，进液管底端和软管底端均为切口。
进一步地，所述呼吸阀为PVC或PE材质的呼吸阀。
进一步地，所述浮桶为塑料、泡沫类漂浮物。
进一步地，所述横梁为扁铁、PP板材质的横梁。
本实用新型的优点在于：
结构新颖，能够保证盐酸安全可靠连续使用、盐酸不外漏，同时安全稳定可靠、实用性强，具有良好的环境效益。
