申请日2014.04.09
公开(公告)日2014.07.02
IPC分类号C02F9/02
摘要
本发明公开了一种抽箱式污水净化系统及其使用方法，包括沉沙凼，沉沙凼与污水沟之间设置有栅栏，沉沙凼连接抽箱式净水装置的进水口，抽箱式净水装置是由多层且每层多个格子的框架构成，每个格子可插入一个箱子，箱子顶部开口、底部为网格状且底部铺网，箱子里面装有生物质灰渣填充物，抽箱式净水装置底部密封且设有出水口，出水口连接出水管道。本发明的有益效果是可以方便的对农村分散的污水进行净化处理。

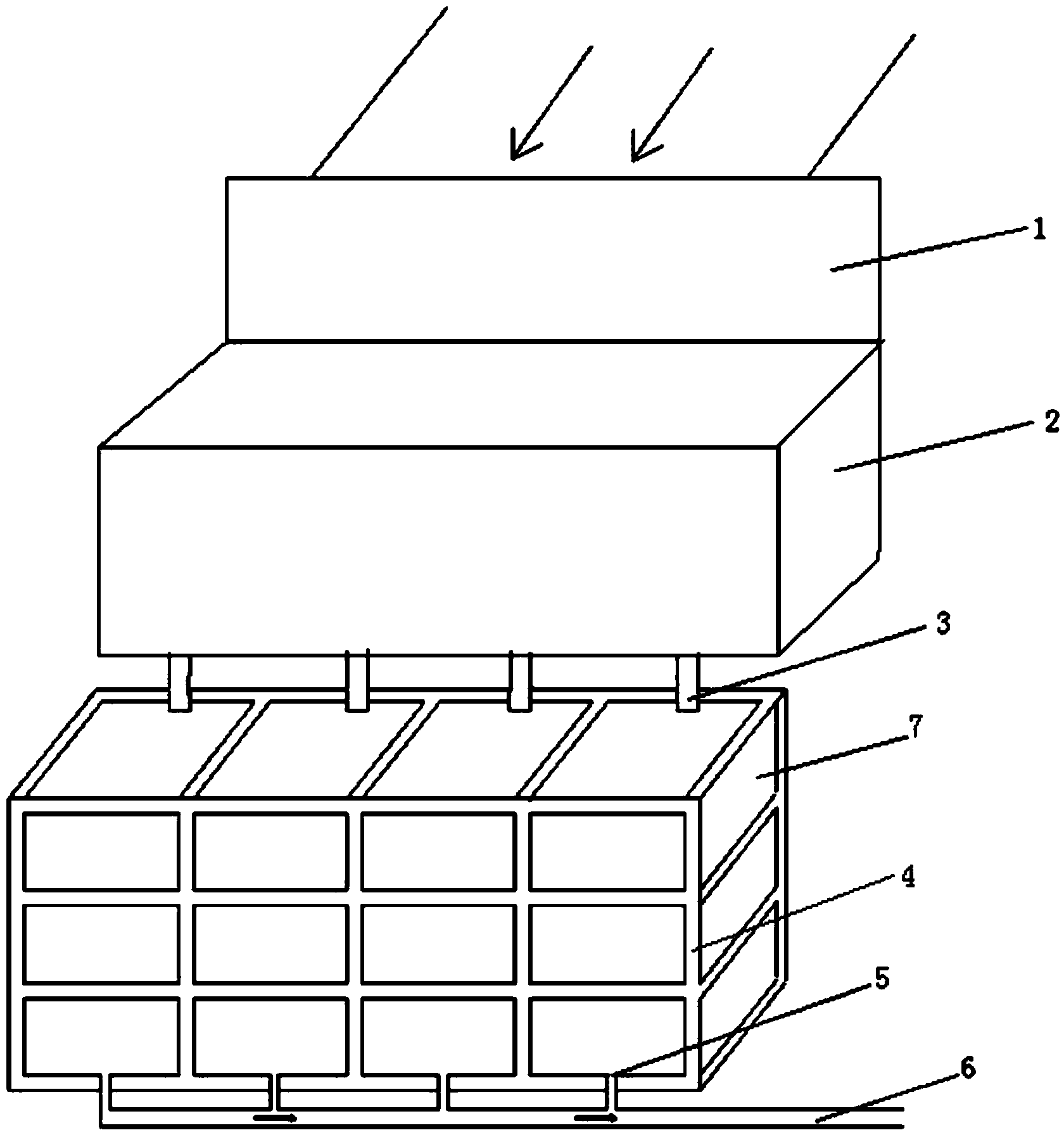

摘要附图
权利要求书
1.一种抽箱式污水净化系统，其特征在于：包括沉沙凼(2)，沉 沙凼(2)与污水沟之间设置有栅栏(1)，沉沙凼(2)连接抽箱式净 水装置(4)的进水口(3)，抽箱式净水装置(4)是由多层且每层多 个格子的框架构成，每个格子可插入一个箱子(7)，箱子(7)顶部 开口、底部为网格状且底部铺网，箱子(7)里面装有生物质灰渣填 充物，抽箱式净水装置(4)底部密封且设有出水口(5)，出水口(5) 连接出水管道(6)。
2.按照权利要求1所述一种抽箱式污水净化系统，其特征在于： 所述抽箱式净水装置(4)的框架由条石构成;抽箱式净水装置(4) 整体长225cm、宽50cm、高170cm，分为3层，每层并排插入4个 箱子，每层高50cm。
3.按照权利要求1所述一种抽箱式污水净化系统，其特征在于： 所述箱子(7)整体材料为不锈钢，所述网为网眼小于沙子的尼龙网。
4.按照权利要求1所述一种抽箱式污水净化系统，其特征在于： 所述生物质灰渣填充物由下至上为沙石层、土壤层、生物质灰渣层、 土壤层、生物质灰渣层、土壤层。
5.按照权利要求4所述一种抽箱式污水净化系统，其特征在于： 所述由下至上每一层的厚度为：沙石层1cm、土壤层4cm、生物质灰 渣层15cm、土壤层5cm、生物质灰渣层20cm、土壤层5cm。
6.按照权利要求1所述一种抽箱式污水净化系统，其特征在于： 所述最上层箱子(7)的生物质灰渣填充物上面覆盖2cm厚的沙石。
7.按照权利要求1所述一种抽箱式污水净化系统的使用方法，其 特征在于：所述抽箱式净水装置(4)在运行90天后，抽出箱子(7)， 倒出所述生物质灰渣填充物，填充新的生物质灰渣填充物，重新将箱 子(7)插入箱式净水装置(4)中。
说明书
一种抽箱式污水净化系统及其使用方法
技术领域
本发明属于农村生活污水净化设备领域，涉及一种抽箱式污水净 化系统及其使用方法。
背景技术
生活污水是指城市机关、学校和居民在日常生活中产生的废水， 包括厕所粪尿、洗衣洗澡水、厨房等家庭排水以及商业、医院和游乐 场所的排水等。其中含有大量的氮磷硫有机物，还包含有细菌、病毒 以及寄生虫卵等。与工业污水相比，生活污水中含有的污染物浓度更 低，而且更容易受人们的生活习惯、作息规律、经济条件、生活水平 等条件影响。目前，生活污水的处理方式多种多样，城镇地区主要采 用生物接触膜法、两段活性污泥法即AB法、厌氧生物滤池法和曝气 生物滤池法等处理工艺，具有净水效果好，生活污水日处理量大的特 点，是城镇地区生活污水集中处理的优良选择。而农村地区由于人口 较少，居住广泛且分散，生活污水排放量都比较小，具有很强的时段 性，生活污水大多未经过处理，直接排入土壤或江河中，造成面源污 染，成为导致环境恶化的一项源头。同时，受资金、技术和地理条件 的限制，使分散型农村生活污水不能采用城镇污水集中处理的方式， 也难以应用较大规模的现代化处理工艺，而这些恰好促使分散型生活 污水处理技术在农村地区的应用。生物质灰渣作为植物秸秆经高温灼 烧后产生的一种生物制剂，其中的碳氮有机物基本燃烧殆尽。其粒径 大多在0.25mm以下，疏松、多孔，平均密度1g/cm3，对磷的最大吸 附量达30g/kg，是粘土的6倍，具有很强的吸附性能。作为一种特殊 的生物质，生物质灰渣的开发利用较为薄弱。如果利用生物质灰渣强 大的吸附性能，应用在环境领域，将对我国农村面源污染防治及生态 环境治理产生较大的生态效益和社会效益。
发明内容
本发明的目的在提供一种抽箱式污水净化系统及其使用方法，解 决了现有的因农村生活污水较分散，没有有效的处理农村分散的污水 净化系统的问题。
本发明的另一个目的是提供一种抽箱式污水净化系统使用方法。
本发明所采用的技术方案是包括沉沙凼，沉沙凼与污水沟之间设 置有栅栏，沉沙凼连接抽箱式净水装置的进水口，抽箱式净水装置是 由多层且每层多个格子的框架构成，每个格子可插入一个箱子，箱子 顶部开口、底部为网格状且底部铺网，箱子里面装有生物质灰渣填充 物，抽箱式净水装置底部密封且设有出水口，出水口连接出水管道。 抽箱式净水装置的框架由条石构成;抽箱式净水装置整体长225cm、 宽50cm、高170cm，分为3层，每层并排插入4个箱子，每层高50cm; 箱子整体材料为不锈钢，所述网为网眼小于沙子的尼龙网。生物质灰 渣填充物由下至上为沙石层、土壤层、生物质灰渣层、土壤层、生物 质灰渣层、土壤层。由下至上每一层的厚度为：沙石层1cm、土壤层 4cm、生物质灰渣层15cm、土壤层5cm、生物质灰渣层20cm、土壤 层5cm。最上层箱子的生物质灰渣填充物上面覆盖2cm厚的沙石。
本发明的另一种技术方案是一种抽箱式污水净化系统的使用方 法，抽箱式净水装置在运行90天后，抽出箱子，倒出所述生物质灰 渣填充物，填充新的生物质灰渣填充物，重新将箱子插入箱式净水装 置中。
