申请日2014.04.09
公开(公告)日2014.06.25
IPC分类号H01M8/16; C02F3/28
摘要
本发明公开了一种带有生物传感器的升流式厌氧污泥床反应器，包括管体，管体的顶部设置有盲板，盲板上设置有排气管，管体内的上部设置有三相分离器，管体侧壁上位于盲板和三相分离器之间设置有取样口，管体的底部连接有进水管，进水管的一端与布水器连接，管体由3-4节管节组成，在管体从下面数第二个管节的侧壁上设置有侧管，侧管的外端部设置有侧法兰盘，组成微生物燃料电池的阳极设置在管体内部相对于侧管的位置，组成微生物燃料电池的阴极设置在侧盲板以内，在盲板上设置有导线孔，穿过导线孔设置的导线的一端与阳极连接，另一端依次与外电阻和阴极连接。本发明处理效率高、占地面积小、运行稳定、操作管理方便。

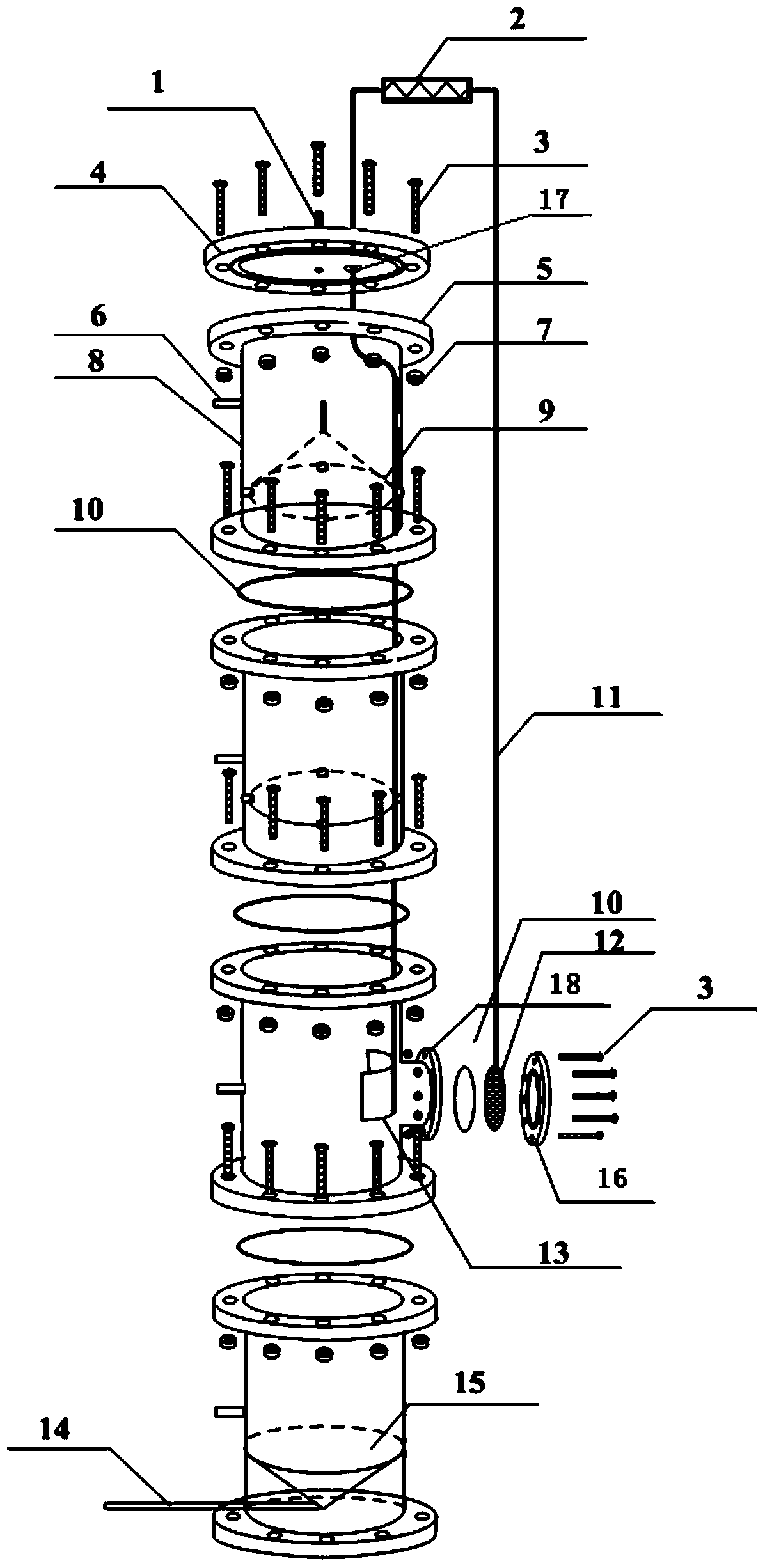

摘要附图
权利要求书
1.一种带有生物传感器的升流式厌氧污泥床反应器，包括管体(8)，管体的顶部设置有盲板 (4)，盲板上设置有排气管(1)，管体内的上部设置有三相分离器(9)，管体侧壁上位于盲 板和三相分离器之间设置有取样口(6)，管体的底部连接有进水管(14)，进水管位于管体内 部的一端与布水器(15)连接，其特征是管体由3-4节上下两端带有法兰盘(5)的管节组成， 每个管节间通过螺栓(3)穿过法兰盘上的孔与螺母(7)连接，盲板设置有法兰盘，管体的 最上面的管节与盲板间通过螺栓穿过法兰盘上的孔与螺母连接，法兰盘间设置有垫圈(10)， 在管体从下面数第二个管节的侧壁上设置有侧管，侧管的外端部设置有侧法兰盘(18)，侧法 兰盘通过螺栓、螺母与带有侧法兰盘的侧盲板(16)连接，侧法兰盘间设置有垫圈(10)，组 成微生物燃料电池的阳极(13)设置在管体内部相对于侧管的位置，组成微生物燃料电池的 阴极(12)设置在侧盲板以内，在盲板上设置有导线孔(17)，穿过导线孔设置的导线(11) 的一端与阳极连接，另一端依次与外电阻(2)和阴极连接。
说明书
一种带有生物传感器的升流式厌氧污泥床反应器
技术领域
本发明涉及一种废水处理装置，特别是涉及一种升流式厌氧污泥床反应器装置。
技术背景
UASB反应器是升流式厌氧污泥床反应器(up flow anaerobic sludge blanket reactor)的简 称。该反应器是由荷兰教授Lettinga等人研制开发的一项厌氧生物处理技术，是新一代高效 厌氧反应器的典型代表。近些年来已经应用在各类有机污水的处理中，已被广泛地用于处理 甜菜制糖、淀粉加工、酒精、酵母、牛奶加工、罐头和屠宰的COD浓度较高的工业废水的处 理，表现出了良好的处理效果。但是由于其仍以厌氧微生物为核心进行处理，UASB中厌氧 微生物对环境条件又要求苛刻，所以培养驯化较为困难，启动调试周期较长，对水质和负荷 变化较为敏感，控制及运行相对较复杂，缺少量化控制参数。而反应器的启动又是工程调试 中最复杂的环节，国内外关于UASB启动的研究和经验已有很多，但现场调试很大程度上仍 依赖于工程人员的经验，实际操作较难掌握。
发明内容
本发明的目的是克服现有技术的不足，提供一种带有生物传感器的升流式厌氧污泥床反 应器。
本发明的技术方案概述如下：
一种带有生物传感器的升流式厌氧污泥床反应器，包括管体8，管体的顶部设置有盲板4， 盲板上设置有排气管1，管体内的上部设置有三相分离器9，管体侧壁上位于盲板和三相分离 器之间设置有取样口6，管体的底部连接有进水管14，进水管位于管体内部的一端与布水器 15连接，其特征是管体由3-4节上下两端带有法兰盘5的管节组成，每个管节间通过螺栓3 穿过法兰盘上的孔与螺母7连接，盲板设置有法兰盘，管体的最上面的管节与盲板间通过螺 栓穿过法兰盘上的孔与螺母连接，法兰盘间设置有垫圈10，在管体从下面数第二个管节的侧 壁上设置有侧管，侧管的外端部设置有侧法兰盘18，侧法兰盘通过螺栓、螺母与带有侧法兰 盘的侧盲板16连接，侧法兰盘间设置有垫圈10，组成微生物燃料电池的阳极13设置在管体 内部相对于侧管的位置，组成微生物燃料电池的阴极12设置在侧盲板以内，在盲板上设置有 导线孔17，穿过导线孔设置的导线11的一端与阳极连接，另一端依次与外电阻2和阴极连 接。
本发明使生物化学和电化学有机结合，除了具有处理效率高、占地面积小、运行稳定、 操作管理方便等特点，还具有能够在不同运行工况下产生对应的传感信号，因此本发明控制 和运行UASB并使其保持良好的运行状态有着极其重要的意义。
