摘要
本实用新型属于废水除油装置技术领域，具体涉及一种糠醛塔下废水除油装置。本实用新型主要解决了现有的糠醛生产技术中产生植物油脂副产物严重影响糠醛的正常生产的技术问题。本实用新型采用的技术方案为：一种糠醛塔下废水除油装置，包括废水池、设在废水池上面的平台、吸油阀、排料阀、真空表、排空阀、两个抽真空阀、储油罐排油阀、缓冲罐排油阀、抽油泵和储油槽，其中：它还包括由吸油管、支架和吸油盘构成的吸油器、调节支架、储油罐和缓冲罐。本实用新型能快速高效的回收糠醛塔下废水池中的植物油脂副产物，使糠醛正常生产的同时，降低了糠醛生产成本。
摘要附图
权利要求书

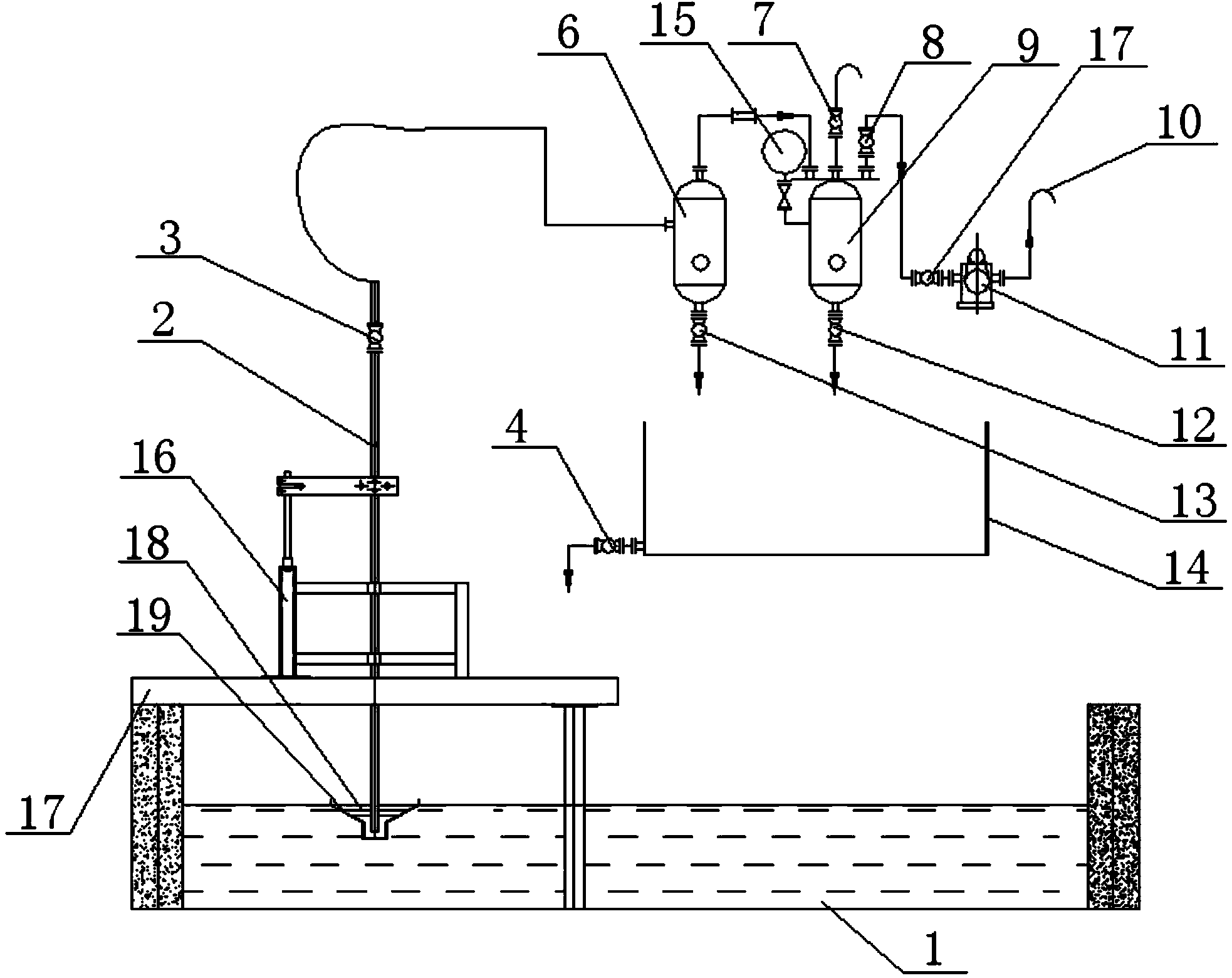

1.一种糠醛塔下废水除油装置，包括废水池(1)、设在废水池(1)上面 的平台(17)、吸油阀(3)、排料阀(4)、真空表(15)、排空阀(7)、抽真空 阀(8、17)、储油罐排油阀(13)、缓冲罐排油阀(12)、抽油泵(11)和储油 槽(14)，其特征在于：它还包括由吸油管(2)、支架(18)和吸油盘(19)构 成的吸油器、调节支架(16)、储油罐(6)和缓冲罐(9)，所述调节支架(16) 设在平台(17)上，吸油器的吸油管(2)装在调节支架(16)上，吸油盘(19) 通过支架(18)装在吸油管(2)的下端，吸油管(2)的上部设有吸油阀(3)， 吸油阀(3)的出油口通过管路与储油罐(6)的进油口连接，储油罐(6)的出 油口通过管路与缓冲罐(9)的进油口连接，缓冲罐(9)的出气口通过第一个 抽真空阀(8)和第二个抽真空阀(17)与抽油泵(11)连接;缓冲罐(9)的 顶部设有排空阀(7)，缓冲罐(9)侧壁的上部设有真空表(15)，抽油泵(11) 上设有排空管(10)，储油罐(6)的下部设有储油罐排油阀(13)，缓冲罐(9) 的下部设有缓冲罐排油阀(12)，储油槽(14)设在储油罐排油阀(13)和缓冲 罐排油阀(12)的下面且使储油槽(14)位于废水池(1)的上方，储油槽(14) 侧壁的下部设有排料阀(4)。
说明书
一种糠醛塔下废水除油装置
技术领域
本实用新型属于废水除油装置技术领域，具体涉及一种糠醛塔下废水除油 装置。
背景技术
糠醛，又名2-呋喃甲醛，由一个呋喃环和一个醛基组成，其化工性质比较 活泼，是一种重要的有机化工原料和有机溶剂。在现有的糠醛生产技术中，糠 醛塔下废水通过废水蒸发设施产生废水蒸汽用以糠醛再生产，已完全实现闭路 循环，达到废水零排放。但在糠醛生产的同时会产生一定量的植物油脂副产物， 其约占糠醛产量的6%，且植物油脂在酸性工艺条件下相对稳定，随着糠醛塔下 废水渗透到工艺过程中的每一个环节，植物油脂越积越多，严重影响了糠醛的 正常生产。
发明内容
本实用新型的目的是解决现有的糠醛生产技术中产生植物油脂副产物严重 影响糠醛的正常生产的技术问题，提供一种糠醛塔下废水除油装置。
为解决上述技术问题，本实用新型采用的技术方案为：
一种糠醛塔下废水除油装置，包括废水池、设在废水池上面的平台、吸油 阀、排料阀、真空表、排空阀、两个抽真空阀、储油罐排油阀、缓冲罐排油阀、 抽油泵和储油槽，其中：它还包括由吸油管、支架和吸油盘构成的吸油器、调 节支架、储油罐和缓冲罐，所述调节支架设在平台上，吸油器的吸油管装在调 节支架上，吸油盘通过支架装在吸油管的下端，吸油管的上部设有吸油阀，吸 油阀的出油口通过管路与储油罐的进油口连接，储油罐的出油口通过管路与缓 冲罐的进油口连接，缓冲罐的出气口通过第一个抽真空阀和第二个抽真空阀与 抽油泵连接;缓冲罐的顶部设有排空阀，缓冲罐侧壁的上部设有真空表，抽油 泵上设有排空管，储油罐的下部设有储油罐排油阀，缓冲罐的下部设有缓冲罐 排油阀，储油槽设在储油罐排油阀和缓冲罐排油阀的下面且使储油槽位于废水 池的上方，储油槽侧壁的下部设有排料阀。
本实用新型采用以上技术方案，解决了现有的糠醛生产技术中产生植物油 脂副产物严重影响糠醛的正常生产的技术问题。因此，与背景技术相比，本实 用新型能快速高效的回收糠醛塔下废水池中的植物油脂副产物，使糠醛正常生 产的同时，降低了糠醛生产成本。
