申请日2014.04.14
公开(公告)日2014.09.03
IPC分类号B01D36/04
摘要
本实用新型公开了一种养猪场废水回收沉淀过滤设施，它含有集液槽，所述集液槽的上部设置有进液管，所述集液槽下方设置有排液管，所述集液槽的底部间隔设置有尿液排管，所述尿液排管的下端均与所述排液管连通，所述尿液排管的上端均高出所述集液槽的底部，并且，所述尿液排管的上端封闭，且封闭端设置有排液孔。所述尿液排管的上端固定有过滤网，所述过滤网完全覆盖所有所述排液孔。所述过滤网与所述尿液排管之间为活动式连接结构。本实用新型能够对猪场的废水进行初步分离，使猪尿和猪粪分开，便于下一步进行分别处理，降低处理费用，提高经济效益。另外，尿液排管上端设置有过滤网，能够阻挡尿液中的轻质杂物进入排液管，提高尿液和粪便的分离效果。

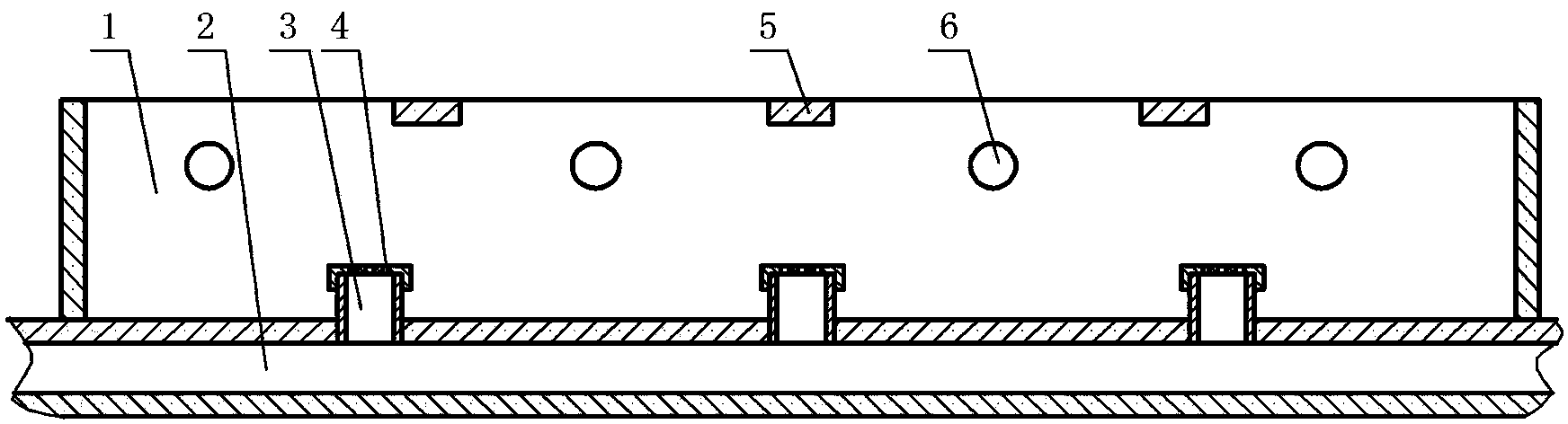

摘要附图
权利要求书
1.一种养猪场废水回收沉淀过滤设施，含有集液槽，所述集液槽的上部设置有进液管，其特征是：所述集液槽下方设置有排液管，所述集液槽的底部间隔设置有尿液排管，所述尿液排管的下端均与所述排液管连通，所述尿液排管的上端均高出所述集液槽的底部，并且，所述尿液排管的上端封闭，且封闭端设置有排液孔。
2.根据权利要求1所述的养猪场废水回收沉淀过滤设施，其特征是：所述尿液排管的上端固定有过滤网，所述过滤网完全覆盖所有所述排液孔。
3.根据权利要求2所述的养猪场废水回收沉淀过滤设施，其特征是：所述过滤网与所述尿液排管之间为活动式连接结构。
4.根据权利要求3所述的养猪场废水回收沉淀过滤设施，其特征是：所述活动式连接结构为金属丝或塑料丝绑扎，或为卡箍紧固，或为螺钉顶压。
5.根据权利要求1所述的养猪场废水回收沉淀过滤设施，其特征是：所述尿液排管上端设置有一体式封闭端，该封闭端上均布有所述排液孔。
6.根据权利要求1所述的养猪场废水回收沉淀过滤设施，其特征是：所述尿液排管上端为敞口式结构，该敞口处设置有端盖，所述端盖上设置排液孔。
7.根据权利要求6所述的养猪场废水回收沉淀过滤设施，其特征是：所述端盖和尿液排管之间通过金属丝或塑料丝绑扎固定，或通过卡箍紧固固定，或通过螺钉顶压固定。
8.根据权利要求1所述的养猪场废水回收沉淀过滤设施，其特征是：所述集液槽的上端间隔设置有棚板，所述集液槽和排液管均由混凝土砌筑而成。
说明书
养猪场废水回收沉淀过滤设施
技术领域：
本实用新型涉及一种养殖场猪舍，特别是涉及一种养猪场废水回收沉淀过滤设施。
背景技术：
我公司致力于专业养猪，大力发展规模养猪，目前有二十多个养猪场，每个养猪场年产成猪几十万头，为了提高猪的肉质水平和成活率，我们采用架空式猪舍，猪舍的底部设置有漏缝板，猪的粪便随时流到下方的收集槽中，收集后再进行下一步处理，保证猪的生活环境干净。
规模化养猪带来的首要问题就是废水的处理，如果处理不好就会造成环境污染，严重时会殃及猪场附近农田，造成农田绝收，影响农民的生活。
我公司采用集中处理废水，把一个养猪场的所有废水集中在一起，这些废水包括猪尿、猪粪和冲洗水，集中后需要进行固液分离，分离出的固体送到饲料厂进行有机肥生产，分离出的液体送入发酵罐进行沼气生产，沼气可以照明、取暖和做饭，提高综合利用率。
固液分离需要专门的设备，固液分离量越大，成本越高，目前猪场的废水没有经过初期固液分离，因而整个猪场的废水处理量很大，降低了企业的经济效益。
实用新型内容：
本实用新型所要解决的技术问题是：克服现有技术的不足，提供一种设计合理、结构简单、便于实施且分离效果好的养猪场废水回收沉淀过滤设施。
本实用新型的技术方案是：
一种养猪场废水回收沉淀过滤设施，含有集液槽，所述集液槽的上部设置有进液管，所述集液槽下方设置有排液管，所述集液槽的底部间隔设置有尿液排管，所述尿液排管的下端均与所述排液管连通，所述尿液排管的上端均高出所述集液槽的底部，并且，所述尿液排管的上端封闭，且封闭端设置有排液孔。
所述尿液排管的上端固定有过滤网，所述过滤网完全覆盖所有所述排液孔。所述过滤网与所述尿液排管之间为活动式连接结构。所述活动式连接结构为金属丝或塑料丝绑扎，或为卡箍紧固，或为螺钉顶压。
所述尿液排管上端设置有一体式封闭端，该封闭端上均布有所述排液孔。所述尿液排管上端为敞口式结构，该敞口处设置有端盖，所述端盖上设置排液孔。
所述端盖和尿液排管之间通过金属丝或塑料丝绑扎固定，或通过卡箍紧固固定，或通过螺钉顶压固定。
所述集液槽的上端间隔设置有棚板，所述集液槽和排液管均由混凝土砌筑而成。
本实用新型的有益效果是：
1、本实用新型能够对猪场的废水进行初步分离，使猪尿和猪粪分开，便于下一步进行分别处理，降低处理费用，提高经济效益。
2、本实用新型集液槽通过尿液排管与下方的排液管连通，并且，尿液排管的上端排液孔高出集液槽的底部一定高度，这样能够使废水进行沉淀，沉淀后的尿液高度达到排液孔的高度时，尿液就排入排液管，进行下一步处理。
3、本实用新型尿液排管上端设置有过滤网，能够阻挡尿液中的轻质杂物进入排液管，提高尿液和粪便的分离效果。
4、本实用新型尿液排管上端封闭，并且封闭端上设置排液孔，另外，尿液排管上端也可以采用敞口，并且敞口处设置有端盖，端盖上设置排液孔，设置端盖时，能够更换，便于维护。
5、本实用新型过滤网固定在尿液排管的上端，能够拆装，一旦过滤网损坏，可以随时更换，以保证过滤效果。
6、本实用新型设计合理、结构简单、便于实施且分离效果好，适用范围广，推广后具有良好的经济效益。
