申请日2014.04.16
公开(公告)日2014.07.09
IPC分类号B01D36/02; B01D35/027
摘要
本发明公开了一种污水过滤处理装置，包括箱体1，箱体1的侧面上设有污水进口2，箱体1的底端面上设有排放管3，排放管3的底端设有电动排渣阀4，排放管3的侧面上设有过滤管5，过滤管5内设有过滤网6，箱体内还设有提拉开关装置。本发明的有益效果是，结构简单，实用性强。
摘要附图
权利要求书
1.一种污水过滤处理装置，包括箱体(1)，箱体(1)的侧面上设 有污水进口(2)，其特征在于，箱体(1)的底端面上设有排放管(3)， 排放管(3)的底端设有电动排渣阀(4)，排放管(3)的侧面上设有两 个过滤管(5)，过滤管(5)内设有过滤网(6)，箱体内还设有提拉开 关装置和搅拌装置，箱体侧面上还设有触屏控制器(13)，且触屏控制 器分别与电动排渣阀(4)、提升开关装置和搅拌装置分别连接。
2.根据权利要求1所述的污水过滤处理装置，其特征在于，所述提 拉开关装置是由插装在箱体(1)顶端的气缸(7)、插入排放管(3)内 的过滤筒(8)、以及连接气缸(7)和过滤筒(8)的连杆(9)三部分 组成。
3.根据权利要求1所述的污水过滤处理装置，其特征在于，所述过 滤网(6)上设有压力传感器(10)。
4.根据权利要求2所述的污水过滤处理装置，其特征在于，所述过 滤筒(8)是顶端封闭底端开口的圆锥形结构，顶端封闭面通过连杆(9) 与气缸(7)连接，且顶端封面上固定安装有震动器(12)，底端开口插 入排放管(3)内。
5.根据权利要求2所述的污水过滤处理装置，其特征在于，所述过 滤筒(8)的侧壁上设有多个小圆孔(11)。
6.根据权利要求2所述的污水过滤处理装置，其特征在于，所述过 滤筒(8)的外圆直径与排放管(3)的内圆直径相匹配。
7.根据权利要求1所述的污水过滤处理装置，其特征在于，所述搅 拌装置是由插装在箱体(1)顶端的电机(14)、与电机(14)转动输出 端固定连接的传动轴(15)、以及套接在传动轴(15)下端的搅拌叶片 (16)三部分构成的。
8.根据权利要求2所述的污水过滤处理装置，其特征在于，所述提 升开关装置的气缸(7)与触屏控制器(13)电气连接。
9.根据权利要求7所述的污水过滤处理装置，其特征在于，所述搅 拌装置的电机(14)与触屏控制器(13)电气连接。
说明书
污水过滤处理装置
技术领域
本发明涉及污水处理领域，特别是一种污水过滤处理装置。
背景技术
随着城市规模的不断能扩大，日常产生的污水量越来越多，为了减 轻污水处理的压力，人们不得不加大污水的处理力度。然而大型精密的 污水过滤装置成本太高，而且在日常维护中由于结构复杂，维护成本昂 贵，不适合大面积推广。
发明内容
本发明的目的是为了解决上述问题，设计了一种污水过滤处理装置。

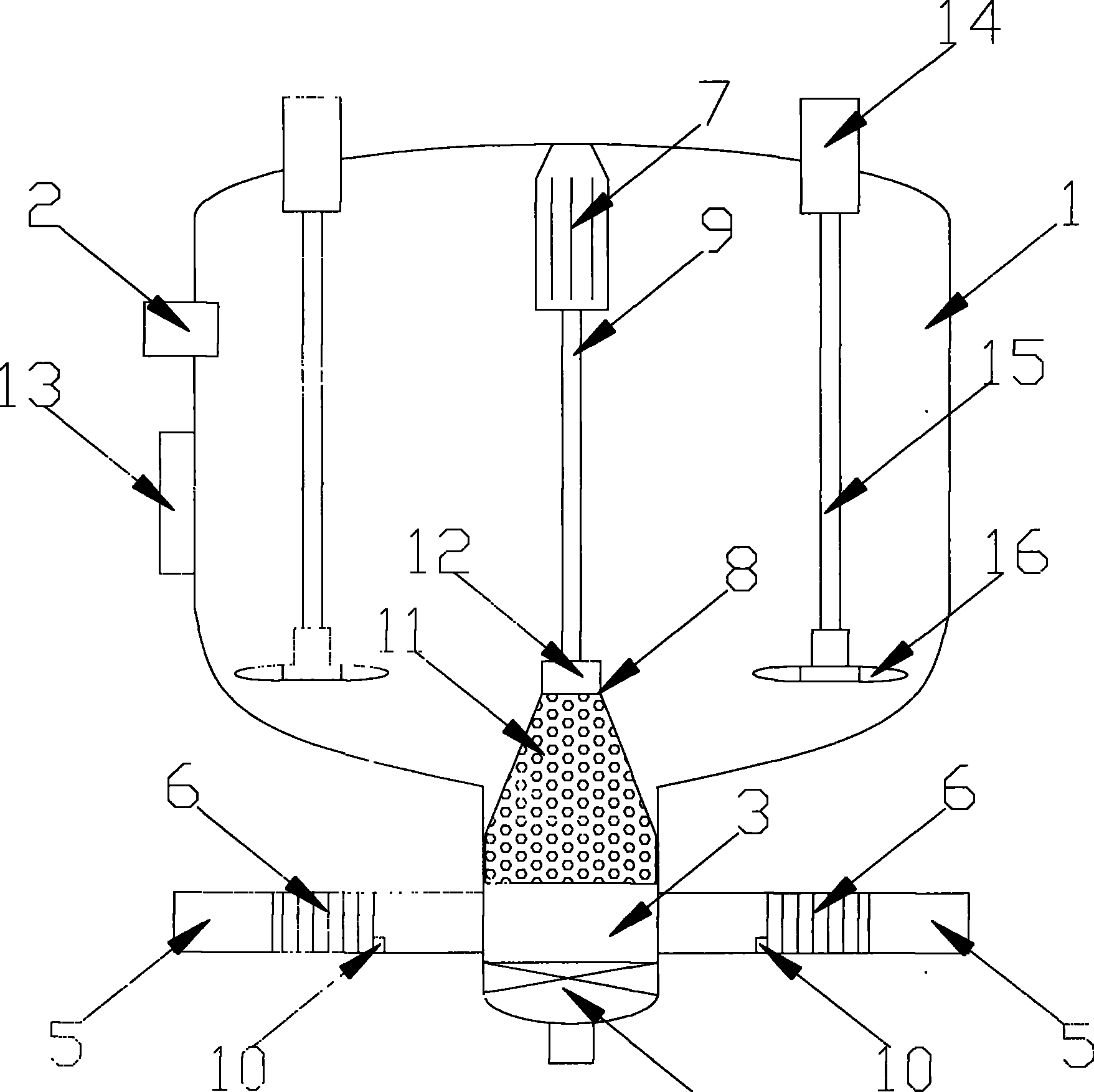

实现上述目的本发明的技术方案为，一种污水过滤处理装置，包括 箱体1，箱体1的侧面上设有污水进口2，箱体1的底端面上设有排放管 3，排放管3的底端设有电动排渣阀4，排放管3的侧面上设有过滤管5， 过滤管5内设有过滤网6，箱体内还设有提拉开关装置和搅拌装置，箱体 侧面上还设有触屏控制器13，且触屏控制器分别与电动排渣阀4、提升 开关装置和搅拌装置分别连接。
所述提拉开关装置是由插装在箱体1顶端的气缸7、插入排放管3内 的过滤筒8、以及连接气缸7和过滤筒8的连杆9三部分组成。
所述过滤网6上设有压力传感器10。
所述过滤筒8是顶端封闭底端开口的圆锥形结构，且顶端封闭面通 过连杆9与气缸7连接，且顶端封面上固定安装有震动器12，底端开口 插入排放管3内。
所述过滤筒8的侧壁上设有多个小圆孔11。
所述过滤筒8的外圆直径与排放管3的内圆直径相匹配。
所述搅拌装置是由插装在箱体1顶端的电机14、与电机14转动输出 端固定连接的传动轴15、以及套接在传动轴15下端的搅拌叶片16三部 分构成的。
所述提升开关装置的气缸7与触屏控制器13电气连接。
所述搅拌装置的电机14与触屏控制器13电气连接。
利用本发明的技术方案制作的污水过滤处理装置，可有效率掉污水 中的杂物，结构简单，维护成本低，实用性强。
