申请日2017.10.23
公开(公告)日2018.04.13
IPC分类号C02F9/08
摘要
本发明提供了一种小型可见光催化污水杀菌除臭处理设备，属于污水处理装置领域，包括外壳、高能紫外线照射装置、自动清洁装置、气泵、传动装置、搅拌装置、膜组件过滤装置和支脚;所述反应腔的内部设置有搅拌装置、自动清洁装置、弧形吸水管和光催化剂;本发明通过高能紫外线照射装置和光催化剂的共同作用，实现了污水高效的净化处理，利用高能紫外线灯管作为光源，节约资源且环保;并利用自动清洁装置将附着在反应腔底部的沉淀物自动清理并传送出装置，具有自动清洁的作用，降低人们的劳动强度。
权利要求书

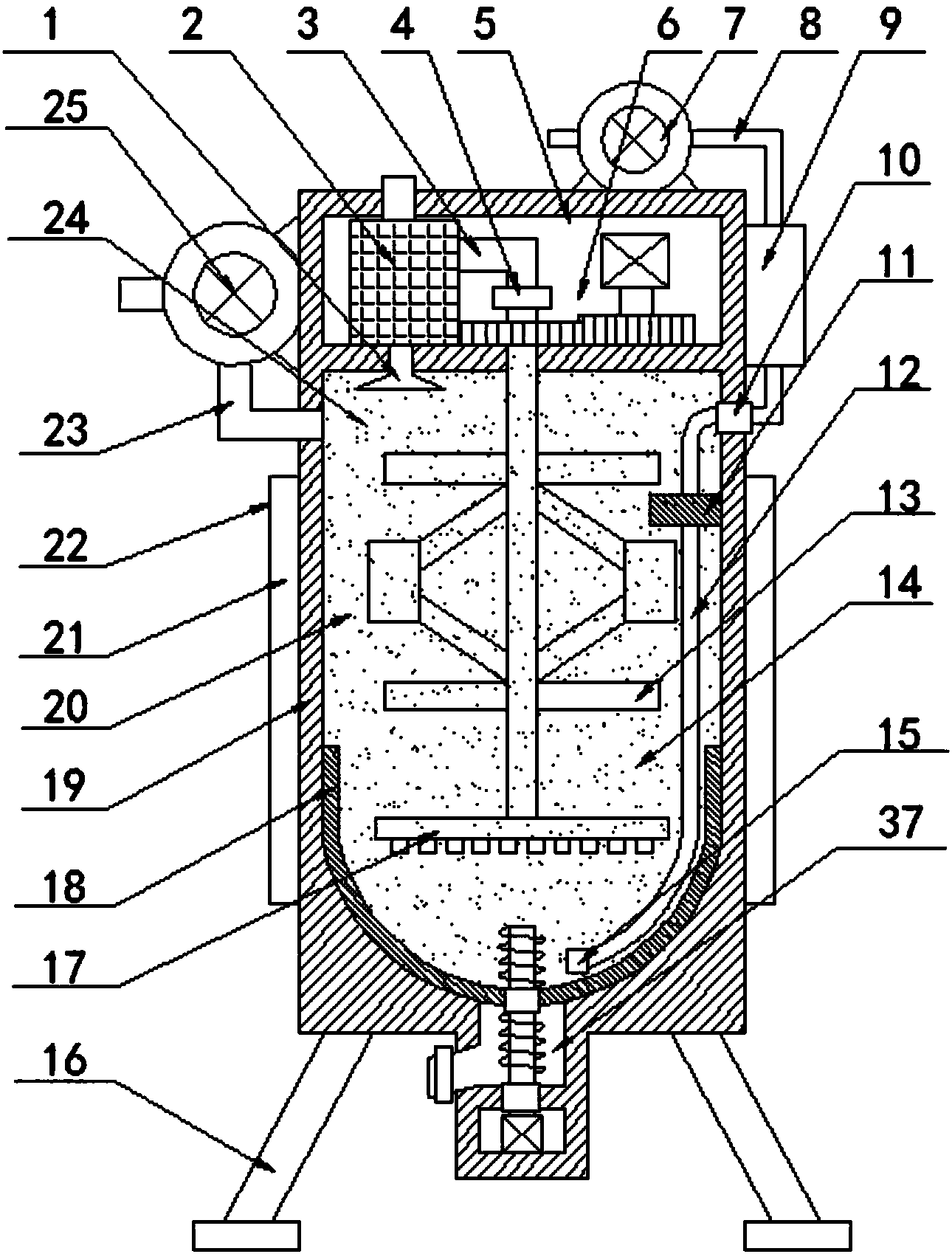

1.一种小型可见光催化污水杀菌除臭处理设备，包括外壳、高能紫外线照射装置、自动清洁装置、气泵、传动装置、搅拌装置、膜组件过滤装置和支脚;其特征是，所述支脚设置在外壳的底部;所述外壳的内部设置有元件放置腔和反应腔，且元件放置腔设置在反应腔的上方;所述气泵设置在传动装置的左侧;所述反应腔的内部设置有搅拌装置、自动清洁装置、弧形吸水管和光催化剂;所述光催化剂设置在反应腔的内部，且光催化剂为二氧化钛颗粒;所述搅拌装置设置在反应腔的中部，且搅拌装置的顶部与传动装置固定连接在一起;所述搅拌装置设置有第二传动轴、搅拌杆和圆形转动喷盘;所述第二传动轴的上端与传动装置固定连接在一起，且第二传动轴的内部为中空结构;所述第二传动轴的低端通过转动连接装置与气泵固定连接在一起;所述搅拌杆与第二传动轴固定连接在一起;所述自动清洁装置设置在反应腔的底部;所述弧形吸水管设置在反应腔的右侧，并通过固定架固定在反应腔内部的右侧;所述弧形吸水管的末端固定连接有过滤吸头;所述弧形吸水管的顶端通过水管连接装置与第二连接水管的末端固定连接在一起;所述第二连接水管的顶端与抽水泵固定连接在一起，且抽水泵设置在外壳的顶部;所述高能紫外线照射装置设置在外壳的外侧，且设置在第二连接水管的下方;所述高能紫外线照射装置设置有高能紫外线灯管;所述进水泵设置在外壳的左侧，并设置在高能紫外线照射装置的上方，且进水泵通过第一连接水管与反应腔连通;所述集气罩设置在反应腔的顶部;所述集气罩设置在气泵的后方，且集气罩的顶部与第二连接气管固定连接在一起;所述自动清洁装置设置有U型清洁刮杆、固定装置、螺旋绞龙、第三传动轴和第二电动机;所述固定装置设置在U型清洁刮杆的中部;所述第三传动轴的低端与第二电动机固定连接在一起;所述传动装置设置有第二齿轮、第一电动机、第一传动轴、第一齿轮和第二传动轴;所述第一电动机的底部与第一传动轴固定连接在一起;所述第一传动轴的底部与第一齿轮固定连接在一起;所述第二齿轮设置在第一齿轮的左侧，且两者啮合在一起;所述第二齿轮固定设置在第二传动轴的上部。
2.根据权利要求1所述的小型可见光催化污水杀菌除臭处理设备，其特征是，所述元件放置腔内部设置有传动装置和气泵。
3.根据权利要求1所述的小型可见光催化污水杀菌除臭处理设备，其特征是，所述圆形转动喷盘设置在第二传动轴的底部，并与其固定连接在一起。
4.根据权利要求1所述的小型可见光催化污水杀菌除臭处理设备，其特征是，所述U型清洁刮杆设置在反应腔的底部。
5.根据权利要求1所述的小型可见光催化污水杀菌除臭处理设备，其特征是，所述螺旋绞龙与第三传动轴固定连接在一起。
6.根据权利要求1所述的小型可见光催化污水杀菌除臭处理设备，其特征是，所述第二连接水管的中部固定设置有膜组件过滤装置。
说明书
一种小型可见光催化污水杀菌除臭处理设备
技术领域
本发明涉及一种污水处理装置，具体是一种小型可见光催化污水杀菌除臭处理设备。
背景技术
污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、脂肪和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等，在厌氧细菌作用下，易生恶臭物质;随着经济的不断发展，人口增长，特别是我国经济高速发展的今天，效益创造的同时也创造出了各种污染，水资源紧缺已成为制约我国进一步发现的限制因素;为了实现可持续发展，污水的资源化回用成为实现这一目标的关键，现有的污水处理技术大部分是利用活性淤泥的生物降解法，这种方法处理的污水出水的水质具有一定的局限性，且耗材大成本高。
发明内容
针对上述现有技术的不足，本发明要解决的技术问题是提供一种高效的小型可见光催化污水杀菌除臭处理设备。
为解决上述技术问题，本发明提供了如下技术方案：
一种小型可见光催化污水杀菌除臭处理设备，包括外壳、高能紫外线照射装置、自动清洁装置、气泵、传动装置、搅拌装置、膜组件过滤装置和支脚;所述支脚设置在外壳的底部;所述外壳的内部设置有元件放置腔和反应腔，且元件放置腔设置在反应腔的上方;所述气泵设置在传动装置的左侧;所述反应腔的内部设置有搅拌装置、自动清洁装置、弧形吸水管和光催化剂;所述光催化剂设置在反应腔的内部，且光催化剂为二氧化钛颗粒;所述搅拌装置设置在反应腔的中部，且搅拌装置的顶部与传动装置固定连接在一起;所述搅拌装置设置有第二传动轴、搅拌杆和圆形转动喷盘;所述第二传动轴的上端与传动装置固定连接在一起，且第二传动轴的内部为中空结构;所述第二传动轴的低端通过转动连接装置与气泵固定连接在一起;所述搅拌杆与第二传动轴固定连接在一起;所述自动清洁装置设置在反应腔的底部;所述弧形吸水管设置在反应腔的右侧，并通过固定架固定在反应腔内部的右侧;所述弧形吸水管的末端固定连接有过滤吸头;所述弧形吸水管的顶端通过水管连接装置与第二连接水管的末端固定连接在一起;所述第二连接水管的顶端与抽水泵固定连接在一起，且抽水泵设置在外壳的顶部;所述高能紫外线照射装置设置在外壳的外侧，且设置在第二连接水管的下方;所述高能紫外线照射装置设置有高能紫外线灯管;所述进水泵设置在外壳的左侧，并设置在高能紫外线照射装置的上方，且进水泵通过第一连接水管与反应腔连通;所述集气罩设置在反应腔的顶部;所述集气罩设置在气泵的后方，且集气罩的顶部与第二连接气管固定连接在一起;所述自动清洁装置设置有U型清洁刮杆、固定装置、螺旋绞龙、第三传动轴和第二电动机;所述固定装置设置在U型清洁刮杆的中部;所述第三传动轴的低端与第二电动机固定连接在一起;所述传动装置设置有第二齿轮、第一电动机、第一传动轴、第一齿轮和第二传动轴;所述第一电动机的底部与第一传动轴固定连接在一起;所述第一传动轴的底部与第一齿轮固定连接在一起;所述第二齿轮设置在第一齿轮的左侧，且两者啮合在一起;所述第二齿轮固定设置在第二传动轴的上部。
作为本发明进一步的改进方案：所述元件放置腔内部设置有传动装置和气泵。
作为本发明进一步的改进方案：所述圆形转动喷盘设置在第二传动轴的底部，并与其固定连接在一起。
作为本发明进一步的改进方案：所述U型清洁刮杆设置在反应腔的底部。
作为本发明进一步的改进方案：所述螺旋绞龙与第三传动轴固定连接在一起。
作为本发明再进一步的改进方案：所述第二连接水管的中部固定设置有膜组件过滤装置。
与现有技术相比，本发明的有益效果是：
本发明通过高能紫外线照射装置和光催化剂的共同作用，实现了污水高效的净化处理，利用高能紫外线灯管作为光源，节约资源且环保;并利用自动清洁装置将附着在反应腔底部的沉淀物自动清理并传送出装置，具有自动清洁的作用，降低人们的劳动强度。
