申请日2015.07.02
公开(公告)日2015.12.09
IPC分类号B01D21/02
摘要
本实用新型提供了一种垃圾焚烧发电厂炉渣污水污泥分离处理装置，包括仓体和支撑架，仓体安装在支撑架上，仓体的顶面上安装有进水桶，进水桶延伸至仓体内，进水桶的底端呈喇叭状，进水桶的顶端连接有进水管，仓体的底面呈锥形，锥形的顶端设置有出料口，仓体的侧面上设置有出水口，出水口的水平位置高于进水桶底端的水平位置。本实用新型可以对垃圾焚烧发电厂炉渣在被跳汰机分选后所产生的污水污泥进行分离，有效地保持了工作场地的整洁，此外，经过本实用新型分离出的炉渣污泥含水率低，在可以快速被滤干，大大提高了炉渣污泥制砖的工作效率，同时降低了工人的劳动强度。
权利要求书
1.一种垃圾焚烧发电厂炉渣污水污泥分离处理装置，其特征在于：所述装置包括仓体和支撑架，仓体安装在支撑架上，仓体的顶面上安装有进水桶，进水桶延伸至仓体内，进水桶的底端呈喇叭状，进水桶的顶端连接有进水管，所述仓体的底面呈锥形，锥形的顶端设置有出料口，仓体的侧面上设置有出水口，出水口的水平位置高于进水桶底端的水平位置。
说明书
垃圾焚烧发电厂炉渣污水污泥分离处理装置
技术领域
本实用新型涉及一种污水污泥分离处理装置，尤其是用于垃圾焚烧发电厂炉渣的污水污泥分离处理装置。
背景技术
目前，城市垃圾一般通过填埋或焚烧发电的方式进行处理，但垃圾焚烧后，会产生大量的炉渣，如果处理不当，会产生二次污染，而利用这些炉渣进行回收再次利用是目前处理垃圾炉渣比较科学、比较环保的方式之一，在对垃圾焚烧发电厂炉渣进行回收利用时，一般需要利用跳汰机根据炉渣中物料的比重区别，利用水作为分选介质进行分选，但是这样会产生大量的污水污泥，往往会造成工作场地的脏乱差，影响工人的身心健康;对于这些污泥污水，现有的方法是集中到一个沉淀池中进行沉淀，将污水和污泥分开，污泥取出后滤干，用于制砖，但是这种污水污泥的处理方式，仍然会在一定程度上造成工作场地的脏乱，并且得出的炉渣污泥含水量较大，需要长时间进行滤干，大大降低了炉渣污泥制砖的工作效率，并增大了工人的劳动强度。
实用新型内容
为解决上述问题，本实用新型提供了一种垃圾焚烧发电厂炉渣污水污泥分离处理装置，其采用的技术方案如下：

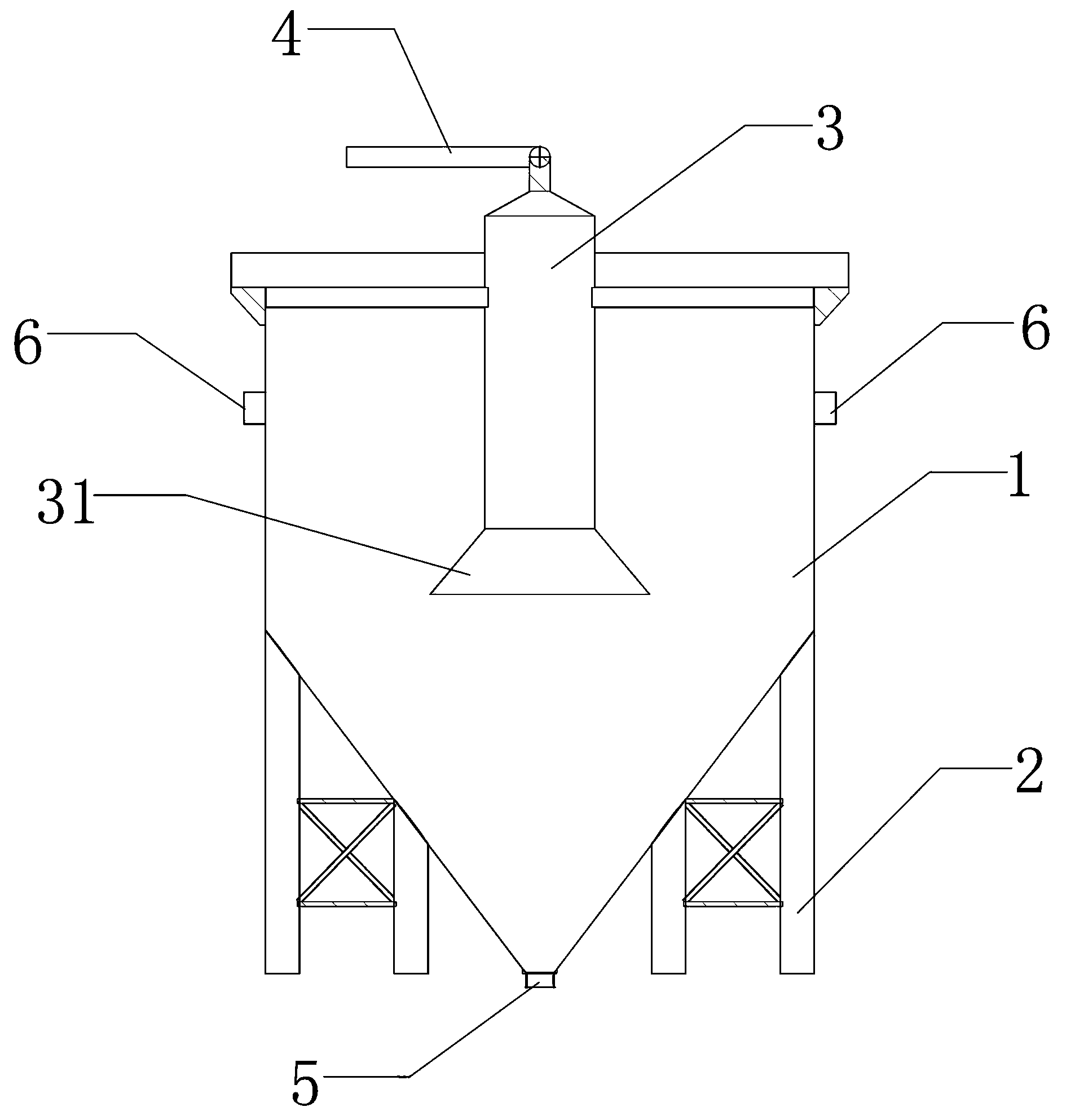

一种垃圾焚烧发电厂炉渣污水污泥分离处理装置，包括仓体和支撑架，仓体安装在支撑架上，仓体的顶面上安装有进水桶，进水桶延伸至仓体内，进水桶的底端呈喇叭状，进水桶的顶端连接有进水管，所述仓体的底面呈锥形，锥形的顶端设置有出料口，仓体的侧面上设置有出水口，出水口的水平位置高于进水桶底端的水平位置。
通过上述技术方案的实现，本实用新型可以对垃圾焚烧发电厂炉渣在被跳汰机分选后所产生的污水污泥进行分离，有效地保持了工作场地的整洁，此外，经过本实用新型分离出的炉渣污泥含水率低，在可以快速被滤干，大大提高了炉渣污泥制砖的工作效率，同时降低了工人的劳动强度。
