申请日2015.07.02
公开(公告)日2015.12.02
IPC分类号B01D47/06
摘要

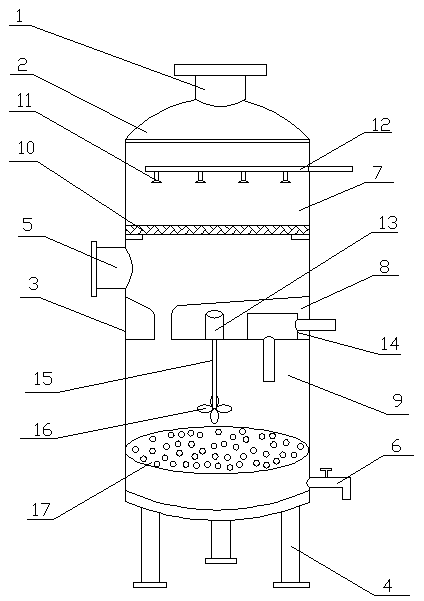

多功能环境空气、污水循环除尘过滤装置。我国大气环境面临的形势非常严峻，大气污染物排放总量居高不下，这些气体排出后，不仅对环境造成破坏，同时还会威胁着我们人类的健康，一般的空气除尘装置可以净化排放的空气，但是现有的除尘净化装置的除尘效果并不是很理想。一种多功能环境空气、污水循环除尘过滤装置，其组成包括：空气出气管道(1)，所述的空气出气管道与罐体上盖(2)连接，所述的罐体上盖与罐体(3)连接，所述的罐体与支座(4)连接，所述的罐体上连接有空气进气管道(5)和排水管(6)，所述的罐体内部具有空气净化除尘室(7)、设备工作室(8)和污水处理室(9)。本实用新型应用于对空气与污水的除尘与过滤装置。
权利要求书
1.一种多功能环境空气、污水循环除尘过滤装置，其组成包括：空气出气管道，其特征是：所述的空气出气管道与罐体上盖连接，所述的罐体上盖与罐体连接，所述的罐体与支座连接，所述的罐体上连接有空气进气管道和排水管，所述的罐体内部具有空气净化除尘室、设备工作室和污水处理室。
2.根据权利要求1所述的多功能环境空气、污水循环除尘过滤装置，其特征是：所述的空气净化除尘室内部具有过滤网、喷淋头，所述的喷淋头与进水管道连接。
3.根据权利要求1所述的多功能环境空气、污水循环除尘过滤装置，其特征是：所述的设备工作室内部具有电机和真空泵，所述的电机与搅拌轴连接，所述的搅拌轴与搅拌叶片连接，所述的真空泵上具有进气口、出气口。
4.根据权利要求1所述的多功能环境空气、污水循环除尘过滤装置，其特征是：所述的污水处理室内具有滤水板，所述的滤水板上具有滤水孔。
5.根据权利要求2所述的多功能环境空气、污水循环除尘过滤装置，其特征是：所述的喷淋头呈环形状安装在所述的进水管道上。
6.根据权利要求1或2所述的多功能环境空气、污水循环除尘过滤装置，其特征是：所述的排水管上连接有阀门。
7.根据权利要求1或2所述的多功能环境空气、污水循环除尘过滤装置，其特征是：所述的罐体内部与罐体上盖内部具有密封圈。
说明书
多功能环境空气、污水循环除尘过滤装置
技术领域：
本实用新型涉及一种多功能环境空气、污水循环除尘过滤装置。
背景技术：
我国大气环境面临的形势非常严峻，大气污染物排放总量居高不下，这些气体排出后，不仅对环境造成破坏，同时还会威胁着我们人类的健康，一般的空气除尘装置可以净化排放的空气，避免大气污染和污染环境，但是现有的除尘净化装置的除尘效果并不是很理想，存在对着水资源的严重浪费，而且排出的气体未必能够符合排放要求，同时除尘后的污水也会被随意排放，污染环境的同时还会对资料造成浪费。
实用新型内容：
本实用新型的目的是提供一种多功能环境空气、污水循环除尘过滤装置。
上述的目的通过以下的技术方案实现：
一种多功能环境空气、污水循环除尘过滤装置，其组成包括：空气出气管道，所述的空气出气管道与罐体上盖连接，所述的罐体上盖与罐体连接，所述的罐体与支座连接，所述的罐体上连接有空气进气管道和排水管，所述的罐体内部具有空气净化除尘室、设备工作室和污水处理室。
所述的多功能环境空气、污水循环除尘过滤装置，所述的空气净化除尘室内部具有过滤网、喷淋头，所述的喷淋头与进水管道连接。
所述的多功能环境空气、污水循环除尘过滤装置，所述的设备工作室内部具有电机和真空泵，所述的电机与搅拌轴连接，所述的搅拌轴与搅拌叶片连接，所述的真空泵上具有进气口、出气口。
所述的多功能环境空气、污水循环除尘过滤装置，所述的污水处理室内具有滤水板，所述的滤水板上具有滤水孔。
所述的多功能环境空气、污水循环除尘过滤装置，所述的喷淋头呈环形状安装在所述的进水管道上。
所述的多功能环境空气、污水循环除尘过滤装置，所述的排水管上连接有阀门。
所述的多功能环境空气、污水循环除尘过滤装置，所述的罐体内部与罐体上盖内部具有密封圈。
本实用新型的有益效果：
1.本实用新型利用空气上行、水雾下行的错流方式在空气净化除尘室内使雾滴和微粒来进行交换处理，空气中的灰尘、微粒、杂质等被水雾粘附沉降，通过过滤网来加大气液接触面积和气液湍流程度，带有微细小水雾的洁净空气经上部的空气出气管道排出，剩余的污水从空气净化除尘室流入到污水处理室，通过污水处理室的滤水板将污水过滤，将过滤后的水从排水口排出，以此完成对空气的除尘和对污水的过滤。
本实用新型在设备工作室内设置了加压装置(真空泵)，使污水在压力的作用下能快速过滤，另外在设备工作室内还加装有电机，通过电机的转动带动搅拌叶片，在加压过滤的同时，对污水搅拌，加速过滤速度，可以一次性在短时间内过滤大量的污水，另外在罐体与罐体上盖之间设置有密封圈，使罐体内部处于密封状态。
本实用新型能够有效的净化空气，防止空气污染，结构简单、操作方便、安全可靠、拆卸方便等，对环境治理起到很大的帮助作用，同时能够将交换处理后的污水通过污水处理室的过滤进行循环利用。
本实用新型的喷淋头采用环形式喷淋头，可以对空气净化除尘室内的空气进行更有效的除尘，提高了工作效率，对空气和水资源污染得到很好的控制。
