申请日2017.10.20
公开(公告)日2018.01.16
IPC分类号C02F11/12
摘要
本发明提供一种污泥风干机，其包括：破桥装置、成型装置、输送装置以及若干风干装置;破桥装置位于成型装置的上方，破桥装置排出的污泥经成型装置的成型后掉落至输送装置上，破桥装置包括壳体以及位于壳体中的相对设置的破桥辊，壳体的底部设置有排出口，成型装置包括相对设置的成型辊，成型辊之间形成污泥成型空间，输送装置包括至少一条输送带，输送带具有进料端和出料端，进料端位于污泥成型空间的下方，若干风干装置分别位于输送装置的上方和下方。本发明克服了现有的污泥干化处理时存在的容易产生有毒有害气体、污染环境的弊端，充分地实现污泥的干化，干化效果好，其可进行连续化作业，具有较高的效率以及较好的经济效益和环境效益。
权利要求书
1.一种污泥风干机，其特征在于，所述污泥风干机包括：破桥装置、成型装置、输送装置以及若干风干装置;

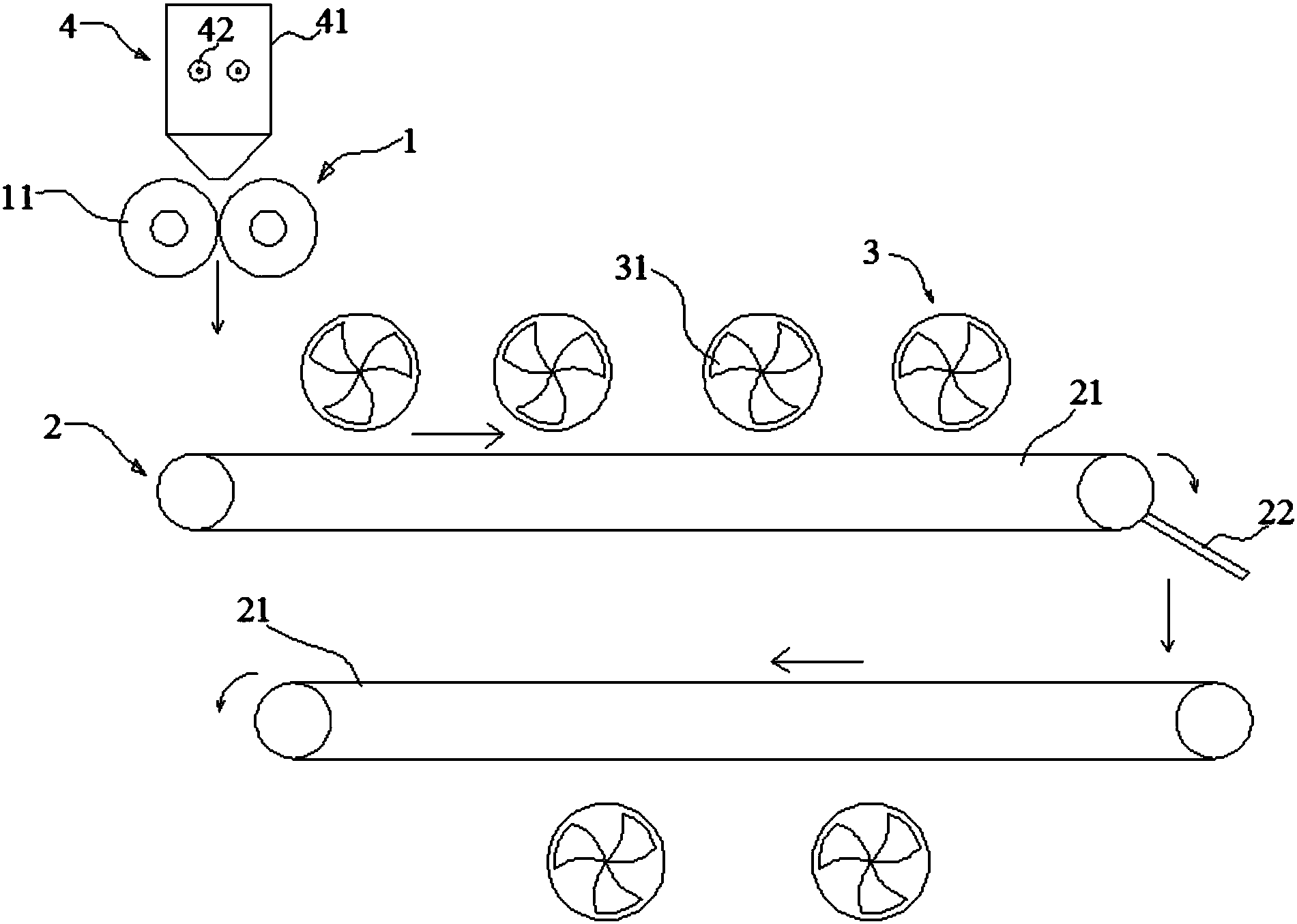

所述破桥装置位于所述成型装置的上方，所述破桥装置排出的污泥经所述成型装置的成型后掉落至所述输送装置上，所述破桥装置包括壳体以及位于所述壳体中的相对设置的破桥辊，所述壳体的底部设置有排出口，所述成型装置包括相对设置的成型辊，所述成型辊之间形成污泥成型空间，所述输送装置包括至少一条输送带，所述输送带具有进料端和出料端，所述进料端位于所述污泥成型空间的下方，所述若干风干装置分别位于所述输送装置的上方和下方。
2.根据权利要求1所述的污泥风干机，其特征在于，任一所述破桥辊包括辊体以及设置于所述辊体上的若干破桥杆，相对设置的破桥辊上的破桥杆错位设置。
3.根据权利要求1所述的污泥风干机，其特征在于，任一成型辊的表面设置有对污泥进行挤压的螺纹形凸起，相对设置的成型辊上的螺纹形凸起错位设置。
4.根据权利要求3所述的污泥风干机，其特征在于，所述成型辊由变频电机进行驱动。
5.根据权利要求1所述的污泥风干机，其特征在于，所述输送带为两条以上时，两条以上的输送带相互平行，且两条以上的输送带自上而下相对设置，相邻的输送带的输送方向相反。
6.根据权利要求5所述的污泥风干机，其特征在于，所述输送带为两条时，上方的输送带的末端设置有挡泥板，由上方的输送带输送的污泥经所述挡泥板落入下方的输送带。
7.根据权利要求6所述的污泥风干机，其特征在于，所述输送装置的上方设置有四个风干装置，下方设置有两个风干装置，上方的四个风干装置中，一侧的两个风干装置与另一侧的两个风干装置具有相反的送风方向。
8.根据权利要求1所述的污泥风干机，其特征在于，所述输送带包括钢丝网以及缠绕于所述钢丝网上的聚酯网，所述钢丝网的网孔大于所述聚酯网的网孔。
9.根据权利要求1所述的污泥风干机，其特征在于，任一风干装置包括风机。
说明书
污泥风干机
技术领域
本发明涉及污泥处理技术领域，尤其涉及一种热转印效果好且渗透性强的污泥风干机。
背景技术
在工业生产过程中，经常会产生大量的污泥。为了避免环境的污染，上述污泥在排放之前，需要进行处理。在处理过程中，需要对污泥进行干化处理。目前，现有的污泥干化处理方式主要是将污泥直接进行露天晾晒，从而使污泥中含有的水分逐渐蒸发，实现污泥干化的目的。然而，上述污泥的干化处理方式需要设置专门的场地进行污泥晾晒，浪费了较多的土地资源。同时，上述污泥的干化处理方式过程中，污泥中的部分物质会在光照下发生分解，进而产生很多的有害气体，从而不符合环保的要求。
因此，针对上述问题，有必要提出进一步的解决方案。
发明内容
本发明的目的在于提供一种污泥风干机，以克服现有技术中存在的不足。
为实现上述发明目的，本发明提供一种污泥风干机，其包括：破桥装置、成型装置、输送装置以及若干风干装置;
所述破桥装置位于所述成型装置的上方，所述破桥装置排出的污泥经所述成型装置的成型后掉落至所述输送装置上，所述破桥装置包括壳体以及位于所述壳体中的相对设置的破桥辊，所述壳体的底部设置有排出口，所述成型装置包括相对设置的成型辊，所述成型辊之间形成污泥成型空间，所述输送装置包括至少一条输送带，所述输送带具有进料端和出料端，所述进料端位于所述污泥成型空间的下方，所述若干风干装置分别位于所述输送装置的上方和下方。
作为本发明的污泥风干机的改进，任一所述破桥辊包括辊体以及设置于所述辊体上的若干破桥杆，相对设置的破桥辊上的破桥杆错位设置。
作为本发明的污泥风干机的改进，任一成型辊的表面设置有对污泥进行挤压的螺纹形凸起，相对设置的成型辊上的螺纹形凸起错位设置。
作为本发明的污泥风干机的改进，所述成型辊由变频电机进行驱动。
作为本发明的污泥风干机的改进，所述输送带为两条以上时，两条以上的输送带相互平行，且两条以上的输送带自上而下相对设置，相邻的输送带的输送方向相反。
作为本发明的污泥风干机的改进，所述输送带为两条时，上方的输送带的末端设置有挡泥板，由上方的输送带输送的污泥经所述挡泥板落入下方的输送带。
作为本发明的污泥风干机的改进，所述输送装置的上方设置有四个风干装置，下方设置有两个风干装置，上方的四个风干装置中，一侧的两个风干装置与另一侧的两个风干装置具有相反的送风方向。
作为本发明的污泥风干机的改进，所述输送带包括钢丝网以及缠绕于所述钢丝网上的聚酯网，所述钢丝网的网孔大于所述聚酯网的网孔。
作为本发明的污泥风干机的改进，任一风干装置包括风机。
与现有技术相比，本发明的有益效果是：本发明的污泥风干机克服了现有的污泥干化处理时存在的容易产生有毒有害气体、污染环境的弊端，其能够充分地实现污泥的干化，干化效果较好，且其可进行连续化作业，具有较高的效率，取得了较好的经济效益和环境效益。
