申请日2017.10.20
公开(公告)日2018.01.19
IPC分类号C02F9/14; C02F1/24; C02F1/36
摘要
本发明及一种生产废水处理系统，包括第一格栅井、调节沉淀池、竖流沉淀池、水解酸化池、污泥干化池、气浮设备、二沉池以及生物接触氧化池，调节沉淀池具有两个输入端和两个输出端，水解酸化池具有两个输出端，气浮设备具有两个输出端，污泥干化池具有三个输入端，二沉池具有两个输入端;气浮设备包括集水池、提升水泵、浅层离子气浮机、微气泡制作装置、空气制备装置、回流水泵、气浮澄清水池、清水池、污泥浓缩池以及污泥脱水装置，清水池的输出端作为气浮设备的输出端。
权利要求书
1.一种生产废水处理系统，其特征在于：包括第一格栅井、调节沉淀池、竖流沉淀池、水解酸化池、污泥干化池、气浮设备、二沉池以及生物接触氧化池，所述调节沉淀池具有两个输入端和两个输出端，所述水解酸化池具有两个输出端，所述气浮设备具有两个输出端，所述污泥干化池具有三个输入端，所述二沉池具有两个输入端;
所述格栅井的输入端为生产废水输入端，所述格栅井的输出端连接调节沉淀池的输入端，所述调节沉淀池的第一输出端连接竖流沉淀池的输入端，所述调节沉淀池的第二输出端连接污泥干化池的第一输入端，所述竖流沉淀池的输出端连接第一水解酸化池的输入端，所述水解酸化池的第一输出端连接气浮设备的输入端，所述水解酸化池的第二输出端连接污泥干化池的第二输入端，所述气浮设备的第一输出端连接生物接触氧化池的输入端，所述气浮设备的第二输出端连接污泥干化池第三输入端，所述污泥干化池的输出端连接二沉池的第一输入端，所述生物接触氧化池的输出端连接二沉池的第二输入端，所述二沉池的输出端作为达标水排放口;
其中，所述气浮设备包括集水池、提升水泵、浅层离子气浮机、微气泡制作装置、空气制备装置、回流水泵、气浮澄清水池、清水池、污泥浓缩池以及污泥脱水装置，其中，所述浅层离子气浮机具有两个输入端和三个输出端，所述微气泡制作装置具有两个输入端;
所述集水池的输出端通过提升水泵连接至浅层离子气浮机的第一输入端，所述浅层离子气浮机的第一输出端连接气浮澄清水池的输入端，所述气浮澄清水池的输出端连接清水池，所述浅层离子气浮机的第二输出端连接污泥浓缩池的输入端，所述泥浓缩池的输出端连接污泥脱水单元的输入端;
所述空气制备装置的输出端连接微气泡制作装置的第一输入端，所述微气泡制作装置的输出端连接所述浅层离子气浮的第二输入端，所述浅层离子气浮机的第三输出端通过回流水泵连接微气泡制作装置的第二输入端;
所述清水池的输出端作为所述气浮设备的输出端。
2.根据权利要求1所述的生产废水处理系统，其特征在于：在所述生物接触氧化池旁边还设有鼓风机。
3.根据权利要求1所述的生产废水处理系统，其特征在于：还包括储气罐，用于存储有空气制备系统制出的多余空气。
4.根据权利要求1-3任一所述的生产废水处理系统，其特征在于：还包括一溶气水泵。
5.根据权利要求4所述的生产废水处理系统，其特征在于：所述集水池的输出端和提升水泵之间的输送管道中设有混凝剂。
6.根据权利要求5所述的生产废水处理系统，其特征在于：所述提升水泵和浅层离子气浮机之间的输送管道中设有助凝剂。
7.根据权利要求1或6所述的生产废水处理系统，其特征在于：所述浅层离子气浮机包括壳体，壳体上开有进水口和出水口，壳体内部设有布水单元、浮渣收集单元、微气泡制作单元、空气制备单元、储气罐、空压机单元以及回流水泵。
8.根据权利要求1或6所述的生产废水处理系统，其特征在于：所述浅层离子气浮机包括一机体，该机体的上端设有电动机，该电动机连接一旋转轴，且电动机下方的机体上设有入气结构，所述机体底端设有出气结构，所述入气结构包括入气孔和调气装置，入气孔位于机体上部，调气装置位于入气孔的外侧;所述机体内设有进气通道;所述出气结构包括叶轮、叶片、微气孔、超声波发生器，叶轮设置在旋转轴底端，叶轮上的进气口与进气通道连接，叶片设置在叶轮上，叶片上布有微气孔，超声波发生器设置在机体底端。
说明书
一种生产废水处理系统
技术领域
本发明属于水处理领域，具体涉及一种生产废水处理系统。
背景技术
众所周知，废水的来源主要以生产废水为主，这些废水若直接排放，将严重污染水体，造成周围环境污染。
目前，市场上也出现一些针对废水的处理系统，但是这类处理系统处理效果欠佳，无法有效处理污水。
鉴于此，提出一种生产废水处理系统，是本发明所研究的课题。
发明内容

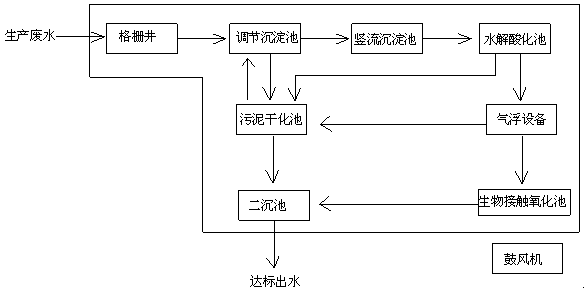

为解决现有技术污水处理欠佳的缺陷，本发明提供一种生产废水处理系统，包括第一格栅井、调节沉淀池、竖流沉淀池、水解酸化池、污泥干化池、气浮设备、二沉池以及生物接触氧化池，所述调节沉淀池具有两个输入端和两个输出端，所述水解酸化池具有两个输出端，所述气浮设备具有两个输出端，所述污泥干化池具有三个输入端，所述二沉池具有两个输入端;
所述格栅井的输入端为生产废水输入端，所述格栅井的输出端连接调节沉淀池的输入端，所述调节沉淀池的第一输出端连接竖流沉淀池的输入端，所述调节沉淀池的第二输出端连接污泥干化池的第一输入端，所述竖流沉淀池的输出端连接第一水解酸化池的输入端，所述水解酸化池的第一输出端连接气浮设备的输入端，所述水解酸化池的第二输出端连接污泥干化池的第二输入端，所述气浮设备的第一输出端连接生物接触氧化池的输入端，所述气浮设备的第二输出端连接污泥干化池第三输入端，所述污泥干化池的输出端连接二沉池的第一输入端，所述生物接触氧化池的输出端连接二沉池的第二输入端，所述二沉池的输出端作为达标水排放口;
其中，所述气浮设备包括集水池、提升水泵、浅层离子气浮机、微气泡制作装置、空气制备装置、回流水泵、气浮澄清水池、清水池、污泥浓缩池以及污泥脱水装置，其中，所述浅层离子气浮机具有两个输入端和三个输出端，所述微气泡制作装置具有两个输入端;
所述集水池的输出端通过提升水泵连接至浅层离子气浮机的第一输入端，所述浅层离子气浮机的第一输出端连接气浮澄清水池的输入端，所述气浮澄清水池的输出端连接清水池，所述浅层离子气浮机的第二输出端连接污泥浓缩池的输入端，所述泥浓缩池的输出端连接污泥脱水单元的输入端;
所述空气制备装置的输出端连接微气泡制作装置的第一输入端，所述微气泡制作装置的输出端连接所述浅层离子气浮的第二输入端，所述浅层离子气浮机的第三输出端通过回流水泵连接微气泡制作装置的第二输入端;
所述清水池的输出端作为所述气浮设备的输出端。
进一步地，在所述生物接触氧化池旁边还设有鼓风机。
进一步地，还包括储气罐，用于存储有空气制备系统制出的多余空气。
进一步地，还包括一溶气水泵。
进一步地，所述集水池的输出端和提升水泵之间的输送管道中设有混凝剂。
进一步地，所述提升水泵和浅层离子气浮机之间的输送管道中设有助凝剂。
进一步地，所述浅层离子气浮机包括壳体，壳体上开有进水口和出水口，壳体内部设有布水单元、浮渣收集单元、微气泡制作单元、空气制备单元、储气罐、空压机单元以及回流水泵。
进一步地，所述浅层离子气浮机包括机体，机体的上端设有电动机，电动机连接一旋转轴，电动机下方的机体上设置 有入气结构，机体底端设有出气结构，所述入气结构包括入气孔和调气装置，入气孔位于机体上，调气装置位于入气孔的外侧;所述机体内设有进气通道;所述出气结构包括叶轮、叶片、微气孔、超声波发生器，叶轮设置在旋转轴底端，叶轮上的进气口与进气通道连接，叶片设置在叶轮上，叶片上布有微气孔，超声波发生器设置在机体底端。
有益效果：本发明可靠性好，能较好的对生产废水进行净化处理，最终得到标准出水排放。
