申请日2014.05.13
公开(公告)日2014.07.16
IPC分类号F04D9/02
摘要

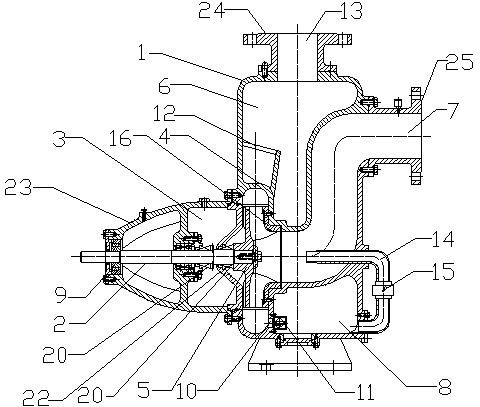

一种自吸无堵塞污水泵，包括泵体、转轴、叶轮、泵盖和悬架，泵体包括油室、蜗壳、气液分离室、进水管、储液室和前盖板，泵盖与蜗壳左侧面连接，悬架固定于泵体左端，转轴一端与叶轮连接，另一端贯穿泵盖、油室和悬架并与悬架左端的轴承连接，叶轮设置于蜗壳内部，前盖板通过螺栓固定于蜗壳内壁上，蜗壳下端右侧面设置有回流孔，回流孔通过单向进水阀与储液室联通，蜗壳上端的出口设置于气液分离室内，本发明结构简单，制造成本低，便于推广，可有效避免堵塞现象发生，同时降低了维护和维修成本，提高使用寿命;本发明拥有较强的自吸能力，缩短了自吸时间，提高了工作效率。
权利要求书
1.一种自吸无堵塞污水泵，其特征在于：包括泵体、转轴、叶轮、泵盖和悬架，泵体包括油室、蜗壳、气液分离室、进水管、储液室和前盖板，泵盖与蜗壳左侧面连接，悬架固定于泵体左端，转轴一端与叶轮连接，另一端贯穿泵盖、油室和悬架并与悬架左端的轴承连接，叶轮设置于蜗壳内部，前盖板通过螺栓固定于蜗壳内壁上，蜗壳下端右侧面设置有回流孔，回流孔通过单向进水阀与储液室联通，蜗壳上端的出口设置于气液分离室内，气液分离室上端设有竖直向上的出水口，进水管一端与蜗壳入水口连接，储液室设有喷水管，喷水管一端设置在进水管内部，喷水管的出水口沿叶轮中心轴方向且正对于叶轮设置，喷水管上设置有控制阀。
2.如权利要求1所述的一种自吸无堵塞污水泵，其特征在于：所述叶轮包括背叶片、叶片和后盖板，后盖板通过键与转轴连接，后盖板内侧面上设置有两个叶片，前盖板内侧面上设置有与叶片配合的切割槽。
3.如权利要求2所述的一种自吸无堵塞污水泵，其特征在于：所述叶片包角α大于270°，叶片为头部带有螺旋的扭曲叶片。
4.如权利要求1所述的一种自吸无堵塞污水泵，其特征在于：所述蜗壳的出口相对于水平面倾斜角a为10°。
5.如权利要求1所述的一种自吸无堵塞污水泵，其特征在于：所述转轴与油室的连接处均设有机械密封装置。
6.如权利要求1所述的一种自吸无堵塞污水泵，其特征在于：所述蜗壳隔舌处间隙b为出水口直径的40%。
说明书
自吸无堵塞污水泵
技术领域
本发明涉及一种污水泵，尤其涉及一种自吸无堵塞污水泵。
背景技术
污水泵，广泛用于市政、煤矿、电厂、、城市给排水、环保、污水处理、化工、矿山、石油、水利、冶金等行业中含有固体颗粒悬浮物或纤维状悬浮物的液体输送，是相关各行业的耗能大户和关键设备之一。
目前国内生产的污水泵普遍存在效率低、能耗高、堵塞现象严重、自吸性能差、对需要很大提升高程场合往往采用多级提升泵站，造成工程投资较大，常见的自吸污水泵的自吸性能对隔舌间隙的比较依赖，隔舌间隙大于2mm时不能自吸，隔舌间隙过小时容易发生堵塞，这在很大程度上制约了污水泵的进一步应用。
发明内容
针对现有技术中存在的缺陷，本发明提供了一种自吸能力强、工作效率高且可有效防止堵塞的自吸无堵塞污水泵。
具体技术方案为：一种自吸无堵塞污水泵，包括泵体、转轴、叶轮、泵盖和悬架，泵体包括油室、蜗壳、气液分离室、进水管、储液室和前盖板，泵盖与蜗壳左侧面连接，悬架固定于泵体左端，转轴一端与叶轮连接，另一端贯穿泵盖、油室和悬架并与悬架左端的轴承连接，叶轮设置于蜗壳内部，前盖板通过螺栓固定于蜗壳内壁上，蜗壳下端右侧面设置有回流孔，回流孔通过单向进水阀与储液室联通，蜗壳上端的出口设置于气液分离室内，气液分离室上端设有竖直向上的出水口，进水管一端与蜗壳入水口连接，储液室设有喷水管，喷水管一端设置在进水管内部，喷水管的出水口沿叶轮中心轴方向且正对于叶轮设置，喷水管上设置有控制阀。
所述叶轮包括背叶片、叶片和后盖板，后盖板通过键与转轴连接，后盖板内侧面上设置有两个叶片，前盖板内侧面上设置有与叶片配合的切割槽，
所述叶片包角α大于270°，叶片为头部带有螺旋的扭曲叶片。
所述蜗壳的出口相对于水平面倾斜角a为10°。
所述转轴与油室的连接处均设有机械密封装置。
所述蜗壳隔舌处间隙b为出水口直径的40%。
本发明结构简单，制造成本低，便于推广，可有效避免堵塞现象发生，同时降低了维护和维修成本，提高使用寿命;本发明拥有较强的自吸能力，缩短了自吸时间，提高了工作效率。
