生物移动床污水处理设备与方法

　　申请日2014.05.13

　　公开(公告)日2014.07.16

　　IPC分类号C02F3/34; C02F3/30

　　摘要

　　一种上向流组合式生物移动床污水处理一体化设备，由沉淀底泥区、生物膜悬浮区、移动填料区、沉淀区和清水区依次排列集成为一个单元，设备顶部设有顶部隔板，水面处设有溢流堰，设备底部设有排空管;顶部的移动填料区和下面两个生物膜悬浮区的底部设有排泥管，顶部的移动填料区的底部设有曝气头，曝气头与气泵相连，顶部的移动填料区和中间的移动填料区之间设有穿孔板、中间的生物膜悬浮区和底部的移动填料区之间同样设有穿孔板;移动填料区内均装有悬浮型填料b-cell。有益效果是：设备处理效率高;传质效果好;不易堵塞、去除率高、停留时间短、占地面积小。

　　权利要求书

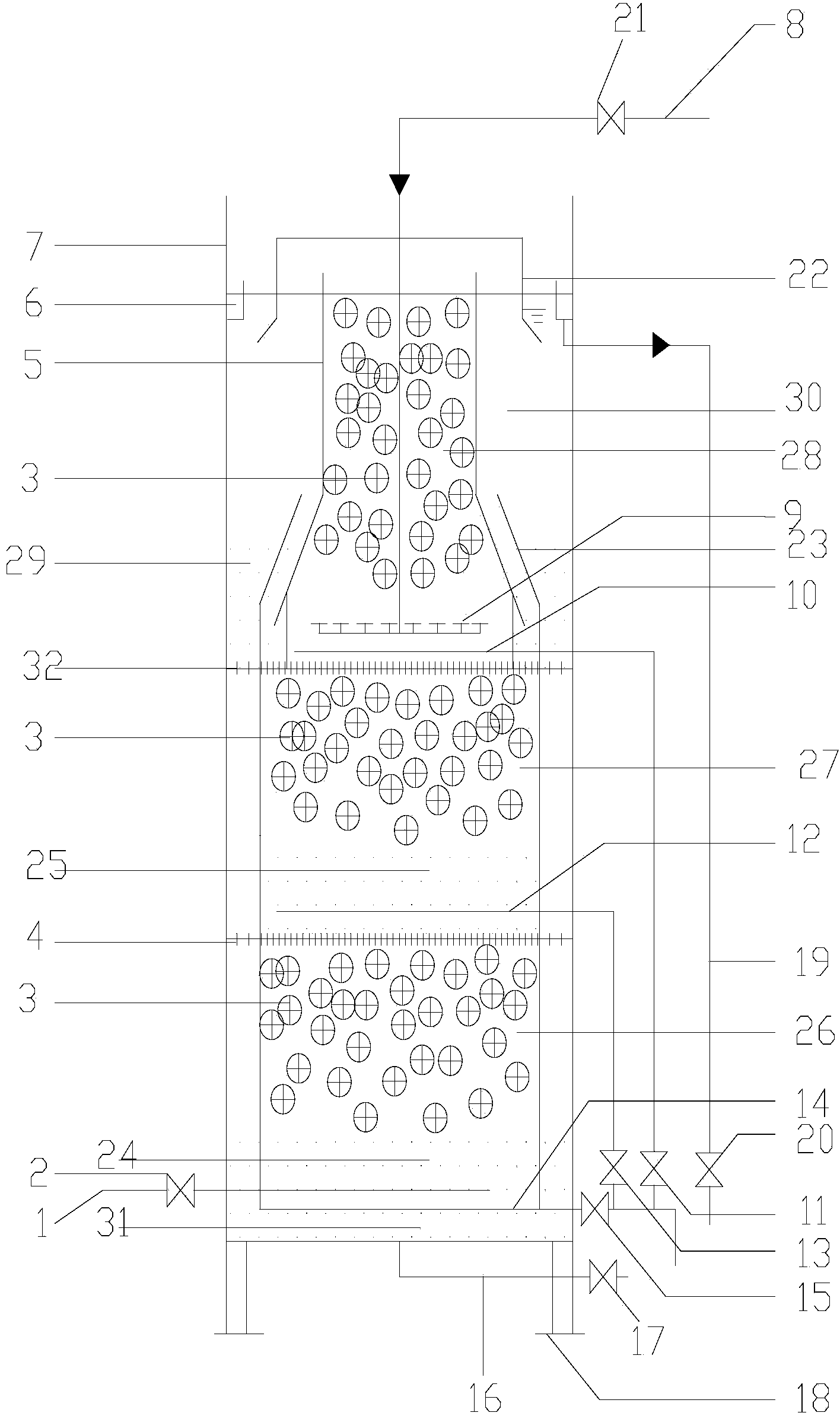

　　1.一种立式生物移动床污水处理一体化设备，包括外壳(7)，其特征在于：所述外壳内设有中下筒隔板(23)、上筒隔板(5)、溢流堰(6)和顶部隔板(22);所述中下筒隔板(23)是上部开口部位收口的筒体，中下筒隔板(23)位于外壳(7)下部，中下筒隔板(23)底面距外壳底面10～30mm，中下筒隔板(23)内设有底层穿孔板(4)和中层穿孔板(32)两层穿孔板，将中下筒隔板(23)分割成三个区，分别是底层移动填料区(26)、中层移动填料区(27)和上层移动填料区(28);所述上筒隔板(5)是倒置漏斗形筒体，上筒隔板(5)上下端开口，上筒隔板(5)的漏斗部位置于中下筒隔板(23)上部收口内，漏斗开口位于中层穿孔板(32)上，上筒隔板(5) 漏斗的斜壁的斜度与中下筒隔板(23)上部收口部位的斜度相同，上筒隔板 (5)内位于中层穿孔板(32)上方设有曝气头(9)，曝气头(9)通过管路及管路上的输气管阀门(21)与气源连接;所述溢流堰(6)设置在外壳(7) 上部，溢流堰(6)上端与上筒隔板(5)上端开口平面平齐;所述顶部隔板 (22)由平板和围板组成，围板围绕在平板四周，顶部隔板(22)设在上筒隔板(5)上端开口上方，顶部隔板(22)的围板下缘位于溢流堰(6)下端下方;所述底层移动填料区(26)、中层移动填料区(27)和上层移动填料区(28)内装填有悬浮型移动填料(3)，其中上层移动填料区(28)内的悬浮型移动填料(3)置于上筒隔板(5)内，在底层移动填料区(26)的悬浮型移动填料(3)和底面之间形成底层生物膜悬浮区(24)，中层移动填料区 (27)的悬浮型移动填料(3)和底层穿孔板(4)上面之间形成中层生物膜悬浮区(25)，在上筒隔板(5)外和中下筒隔板(23)外的上层移动填料区的填料移动填料(3)与中层穿孔板(32)上面之间形成沉淀区(29);所述外壳(7)下部和中下筒隔板(23)下部设有污水进水管(1)，污水进水管路上设有进水阀门(2)，外壳(7)底面设有排空管(16)，排空管路上设有排空管阀门(17)，外壳(7)上部设有与溢流堰(6)底面连通的排水管(19)，排水管路上设有排水管阀门(20);所述中下筒隔板(23)的底层生物膜悬浮区(24)处设有底层排泥管(14)，底层排泥管(14)上设有底层排泥阀门(15)，中层生物膜悬浮区(25)处设有中层排泥管(12)，中层排泥管上设有中层排泥阀门(13);所述上筒隔板(5)下部在中层穿孔板(32)上方设有上层排泥管(10)，上层排泥管路上设有上层排泥阀门(11)。

　　2.根据权利要求1所述一种立式生物移动床污水处理一体化设备，其特征在于：所述悬浮型移动填料(3)是用增糙剂、表面改性剂、无机矿物及酶促进剂联合改性配方制成的聚乙烯悬浮填料b-cell。

　　3.权利要求1所述一种立式生物移动床污水处理一体化设备的污水处理方法，其特征在于：所述污水处理方法包括以下步骤：

　　①污水通过污水进水管(1)进入中下筒隔板(23)的底层移动填料区 (26)，并通过污水进水阀门(2)控制流量，底层移动填料区(26)处于缺氧条件下，在缺氧条件下污水与悬浮型移动填料(3)上的优势菌群进行微生物同化异化作用，使污水中的可生化污染物被降解，生成物及污泥沉积于底部的生物膜悬浮区(24)，由底层排泥管(14)排出，由于污水不断进入中下筒隔板(23)的底层移动填料区(26)，在不断进入的污水的推动下，处理后的污水通过底层穿孔板(4)进入中层移动填料区(27);

　　②中层移动填料区(27)处于厌氧条件下，污水在中层移动填料区(27) 的厌氧条件下，与悬浮型移动填料(3)上的优势菌群进行微生物同化异化作用，生成物及污泥沉积于中层生物膜悬浮区(25)，由中层排泥管(12) 排出，处理后的污水通过中层穿孔板(32)进入上层移动填料区(28);

　　③上层移动填料区(28)处于好氧条件下，污水进入上层移动填料区(28) 后，在曝气头(9)的曝气条件下，进入上层移动填料区的污水与悬浮型移动填料(3)上的优势菌群进行微生物同化异化作用，使处理后的污水达到标准，生成物及污泥由上层排泥管(10)排出，处理后的污水从上筒隔板(5) 上端开口处流入沉淀区(29)，经过沉淀区沉淀后上面的清水进入清水区 (30)，清水进入溢流堰(6)后通过排水管(19)排出。

　　说明书

　　一种上向流组合式生物移动床污水处理设备与方法

　　技术领域

　　本发明属于污水净化技术领域，尤其适用于处理有机污水。

　　背景技术

　　污水处理是环境保护的重点任务之一。我国大城市中已有一定程度的集中污水处理设施，但大多数中小城镇则基本没有污水处理设施，导致大量的污水未经处理便直接排入水体，造成了当地的水环境污染。我国的污水处理任务十分繁重，所以还需要兴建和改造大批的污水处理设施来处理污水。现有技术的污水处理设施多为平面流程的设施。其不足是占地面积较大。

　　发明内容

　　本发明的目的是提供一种立式生物移动床污水处理一体化设备及处理方法，便于集中式污水处理及再生利用。

　　本发明采用的技术手段如下：一种立式生物移动床污水处理一体化设备，包括外壳，其特征在于：所述外壳内设有下部筒体、上部筒体、溢流堰和顶部隔板;所述下部筒体是上部开口部位收口的筒体，下部筒体位于外壳下部，下部筒体底面距外壳底面10～30mm，下部筒体内设有底层穿孔板和中层穿孔板两层穿孔板，将下部筒体分割成三个区，分别是底层移动填料区、中层移动填料区和上层移动填料区;所述上部筒体是倒置漏斗形筒体，上部筒体上下端开口，上部筒体的漏斗部位置于下部筒体上部收口内，漏斗开口位于中层穿孔板上，上部筒体漏斗的斜壁的斜度与下部筒体上部收口部位的斜度相同，上部筒体内位于中层穿孔板上方设有曝气管，曝气管通过管路及管路上的输气管阀门与气源连接;所述溢流堰设置在外壳上部，溢流堰上端与上部筒体上端开口平面平齐;所述顶部隔板由平板和围板组成，围板围绕在平板四周，顶部隔板设在上部筒体上端开口上方，顶部隔板的围板下缘位于溢流堰下端下方;所述底层移动填料区、中层移动填料区和上层移动填料区内装填有悬浮型填料b-cell，在底层移动填料区的填料和底面之间形成底部生物膜悬浮区，中层移动填料区的填料和底层穿孔板上面之间形成中层生物膜悬浮区，在上部筒体外和下部筒体外的上层移动填料区的填料与中层穿孔板上面之间形成沉淀区;所述外壳下部和下部筒体下部设有污水进水管，污水进水管路上设有进水阀门，外壳底面设有排空管，排空管路上设有排空管阀门，外壳上部与溢流堰底面连通的排水管，排水管路上设有排水管阀门; 所述下部筒体的底部生物膜悬浮区处设有底层排泥管，底层排泥管上设有底层排泥管阀门，中层生物膜悬浮区处设有中层排泥管，中层排泥管上设有中层排泥管阀门;所述上部筒体下部在中层穿孔板上方设有上层排泥管，上层排泥管路上设有上层排泥管阀门。

　　本发明所述一种立式生物移动床污水处理一体化设备，其特征在于：所述悬浮型填料b-cell是用增糙剂、表面改性剂、无机矿物及酶促进剂联合改性配方制成的聚乙烯悬浮填料。

　　本发明所述一种立式生物移动床污水处理一体化设备的污水处理方法，其特征在于：所述污水处理方法包括以下步骤：

　　①污水通过污水进水管进入下部筒体的底层移动填料区，并通过污水进水阀门控制流量，底层移动填料区处于缺氧条件下，在缺氧条件下污水与悬浮型填料b-cell上的优势菌群进行微生物同化异化作用，使污水中的可生化污染物被降解，生成物及污泥沉积于底部的生物膜悬浮区，由底层排泥管排出，由于污水不断进入下部筒体的底层移动填料区，在不断进入的污水的推动下，处理后的污水通过底层穿孔板进入中层移动填料区;

　　②中层移动填料区处于厌氧条件下，污水在中间移动填料区的厌氧条件下，与悬浮型填料b-cell上的优势菌群进行微生物同化异化作用，生成物及污泥沉积于中间的生物膜悬浮区，由中层排泥管排出，处理后的污水通过中层穿孔板进入上层移动填料区;

　　③上层移动填料区处于好氧条件下，污水进入上层移动填料区后，在曝气管的曝气条件下，进入上层移动填料区的污水与悬浮型填料b-cell上的优势菌群进行微生物同化异化作用，使处理后的污水达到标准，生成物及污泥由排泥管排出，处理后的污水从上部筒体上端开口处流入沉淀区，经过沉淀区沉淀后上面的清水进入清水区，清水进入溢流堰后通过排水管排出。

　　与现有技术相比，本发明具有以下有益效果：

　　1、填料是b-cell悬浮型填料，该类型填料由聚乙烯制成、采用增糙剂、表面改性剂、无机矿物及酶促进剂的联合改性配方，具有挂膜快、挂膜量多、充氧性能好、使用寿命长、更换简单，填料为立体空间，污水进入填料内部的空隙方便，生物接触氧化反应充分，同时使正常脱落的生物膜较容易地从填料中随水流出，减少填料堵塞，处理效率强;

　　2、整体占地面积小，便于日常维护和管理。
