申请日2014.09.12
公开(公告)日2015.02.04
IPC分类号C02F103/16; C02F9/04
摘要
一种电解锰生产废水的处理装置，包括通过管路顺序相连的均和池、还原池、中和池、气浮池、超滤膜过滤装置和反渗透膜过滤装置，以及曝气装置和污泥脱水装置。采用本实用新型的装置，克服了现有技术中处理含锰废水的缺陷，对废水水质波动的宽容度大、出水水质稳定、回收了铵、锰等有价值物质，同时实现了环境的可持续发展和资源的循环利用。
权利要求书
1.一种电解锰生产废水的处理装置，其特征在于，包括通过管路顺序相连的 均和池、还原池、中和池、气浮池、超滤膜过滤装置和反渗透膜过滤装置。
2.如权利要求1所述的电解锰生产废水的处理装置，其特征在于：还包括曝 气装置，该曝气装置通过曝气管路连接超滤膜过滤装置和中和池，实现对超滤膜过 滤装置的间歇式曝气清洗，对中和池的曝气搅拌。
3.如权利要求1或2所述的电解锰生产废水的处理装置，其特征在于：还包 括污泥脱水装置，该污泥脱水装置通过管路连接超滤膜过滤装置，接收来自超滤膜 过滤装置的超滤排泥和气浮池的下排泥进行脱水处理后，排出泥渣，滤液回收到均 和池。
4.如权利要求1所述的电解锰生产废水的处理装置，其特征在于：所述反渗 透膜过滤装置包括两级反渗透膜，两级反渗透膜串连。
5.如权利要求1所述的电解锰生产废水的处理装置，其特征在于：所述气浮 池设置了上、下两个排口，上排口主要排放上浮油，下排口主要排放沉降至底部的 泥。
说明书
电解锰生产废水的处理装置
技术领域
本实用新型涉及废水处理领域，尤其涉及一种电解锰生产废水的处理装置。
背景技术
近年来，我国已逐渐发展成为世界上最大的电解锰生产、出口和消费大国。在 湿法电解锰生产过程中，会大量产生极板冲洗废水、清槽清洗隔膜布废水、电解车 间洗板废水、地面冲洗水、压滤车间冲洗废水、洗滤布废水、渣库渗滤液等废水， 其中Mn2+浓度为700～2000mg/L，NH4+浓度为500～2300mg/L，Ca2+浓度<200mg/L， Cr6+浓度为0～10mg/L，SS浓度为20～100mg/L，这些废水具有水质复杂、废水pH 较低，含铵、锰、铬、镁，硫酸根浓度高，并有少量油类，处理难度大等特点，尤 其是铬、锰等重金属分别属于一类和二类污染物，直接排放不仅对环境造成恶劣影 响，而且从资源利用的角度也是极大的浪费。
目前，对含铵、锰浓度较高的废水的处理技术主要有絮凝法、化学沉淀-混凝 沉淀法、微电解法、离子交换树脂吸附法等。
近年来，由于膜技术的迅速发展和广泛工业应用，采用超滤膜和反渗透膜的双 膜法结合传统生化、物化等组合工艺正逐渐成为含锰废水处理和回用领域的应用趋 势。在膜法处理含锰废水的工艺过程中，为了保障双膜的长期稳定运行，进膜水质 必须严格控制。因此，对进膜前的预处理提出了更高的要求，特别是水体SS和氧 化性Cr6+等对膜性能有严重影响的水质参数，必须严格控制。
实用新型内容
本实用新型的目的，就是为了解决上述问题，提供一种电解锰生产废水的处理 装置。
为了达到上述目的，本实用新型采用了以下技术方案：

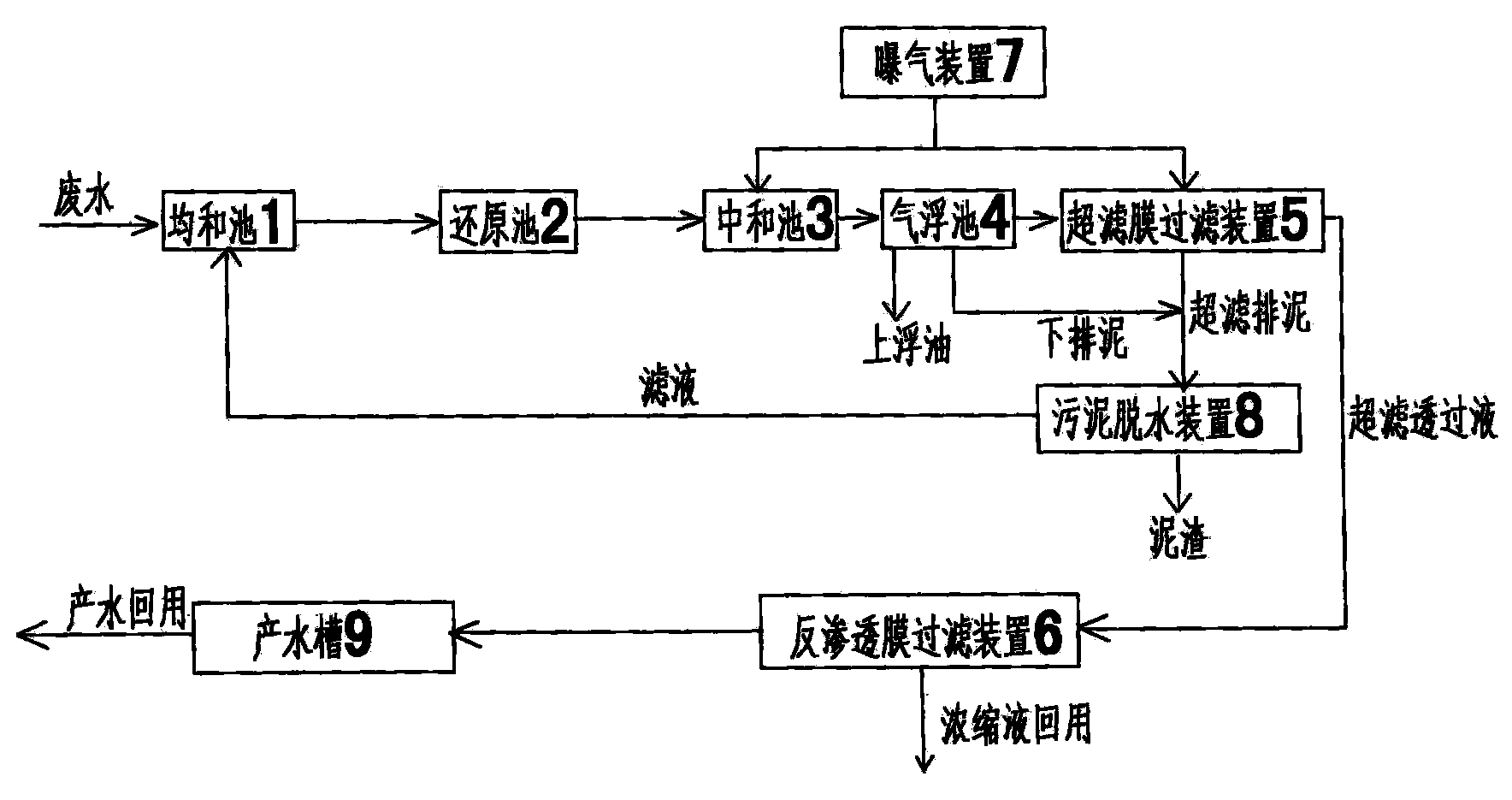

一种电解锰生产废水的处理装置，包括通过管路顺序相连的均和池、还原池、 中和池、气浮池、超滤膜过滤装置和反渗透膜过滤装置。
还包括曝气装置，该曝气装置通过曝气管路连接超滤膜过滤装置和中和池，实 现对超滤膜过滤装置的间歇式曝气清洗，对中和池的曝气搅拌。
还包括污泥脱水装置，该污泥脱水装置通过管路连接超滤膜过滤装置，接收来 自超滤膜过滤装置的超滤排泥和气浮池的下排泥进行脱水处理后，排出泥渣，滤液 回收到均和池。
所述反渗透膜过滤装置包括两级反渗透膜，两级反渗透膜串连。
所述气浮池设置了上、下两个排口，上排口主要排放上浮油，下排口主要排放 沉降至底部的泥。
本实用新型由于采用了以上技术方案，使其与现有技术相比，具有以下的优点 和特点：
(1)可以有效治理电解锰生产废水，消除废水中的重金属离子和氨氮等对环 境的破坏。
(2)相对现有的双膜法处理电解锰生产含锰废水系统，本实用新型提供了完 善的预处理装置，可以解决废水中的SS，硬度，油类、有机物和六价 铬等对超滤膜和反渗透膜运行的影响，极大地提高了双膜法在电解锰生 产含锰废水处理和回收领域实现工业化推广的可能性。
(3)本实用新型提供的装置可以最大比例地制取高品质纯水进行回用，满足 并优于环保要求;同时，可将废水中含有的大量铵、锰等资源全部浓缩 回用，实现循环经济。具有显著的经济效益和社会效益。
