申请日2001.10.15
公开(公告)日2002.08.07
IPC分类号C02F1/00; E03F3/02
摘要
一种包括由方形(或长方形)的净化箱体,污水进入管、密封上盖、隔板、挡水板、净化室、进水间、多孔上筛板溢流管、净化后出水管、排污阀、净化剂所构成的净化箱,用软管把净化箱连接在水封式水盆下面成为一体所构成的实验室污水净化器。具有通用水盆的功能,又有能净化污水的功能,并具有结构简单、阻力小,净化效率高,安装使用方便等优点。本实验室污水净化器主要用于各类大、中等学校实验室产生的污水净化使用。

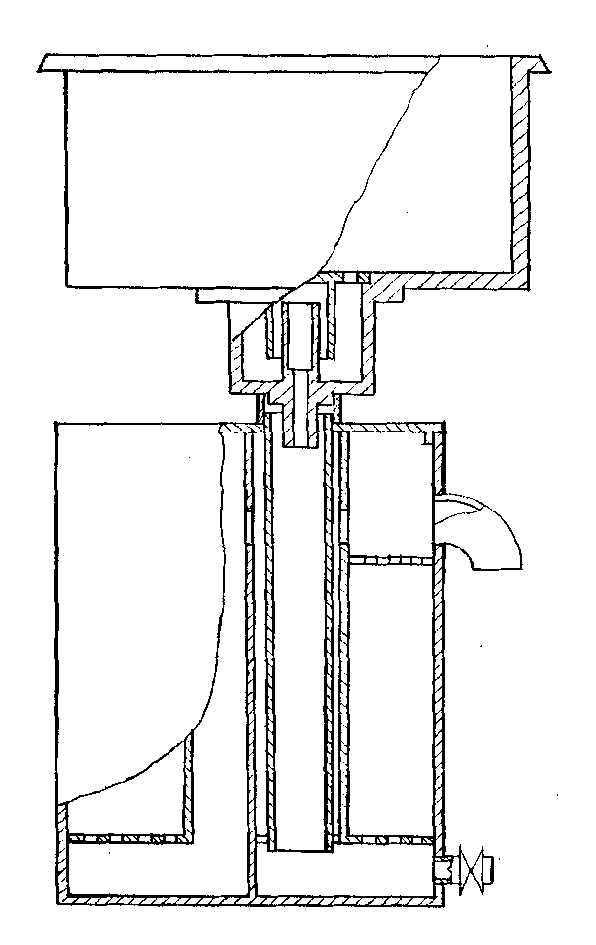

摘要附图
权利要求书
1一种包括由净化箱体、污水进入管、密封上盖、隔板、挡水 板、净化室、进水间、多孔上筛板、溢流管、净化后出水管、排污 阀、净化剂所构成的净化箱，水封式水盆、软管所构成的实验室污 水净化器。其特征在于：实验室污水净化器是由净化箱和水封式水 盆组成用软管把净化箱连接在水封式水盆下面成为一体。
2根据权利要求1所述的实验室污水净化器，其特征在于所述 的隔板是在隔板的中上部设有若干个孔的隔板。
3根据权利要求1所述的实验室污水净化器，其特征在于所述 的挡水板是在挡水板上部设有若干个孔的挡水板。
说明书
实验室污水净化器
本实用新型是涉及一种用于大、中等学校实验室污水净化的设 备。
目前用于污水净化的设备各行各业都有，但专门用于学校实验 室排出污水净化的设备还没有，而且现有的污水净化设备都没有与 水盆配套的功能。
本实用新型的目的是提供一种具有水盆的全部功能，又能把实 验室产生的污水进行净化的实验室污水净化器。
本实用新型实现上述目的的技术解决方案是，用软管把净化箱 连接在水封式水盆的下部成为一体。净化箱是由方形或长方形的槽 为净化箱体，净化箱体上设有带孔的密封上盖，净化箱体内用若干 个隔板将其分成若干个格室，每个格室的中部及下部都互不相通。 每个格室用挡水板分成净化室和进水间。净化室的底设有若干个孔 为净化室的上水孔。除首个格室外，在构成净化室的隔板中上部设 有若干个孔为净化室的出水孔(即进水间的进水孔)。净化室的底与 净化箱体的底有一定的距离。进水间只与本格室的净化室底部相通。 在首个净化室的挡水板的中上部设有若干个孔为本格室进水间的进 水孔，其孔的高度与隔板上的孔高度相同，其余的净化室挡水板在 其上部设有若干个孔为溢流孔。在首个格室的进水间内设有污水进 入管，污水进入管的上端接水封式水盆的出水口，污水进入管的下 端与首个格室的净化室底部底板上的若干个上水孔相通。在首个格 室的进水间内还设有溢流管，其溢流管的上端口高度与其余净化室 挡水板上的溢流孔高度相同。溢流管下端口也与首个格室的净化室 底部底板上的若干个上水孔相通;在首个格室的净化室底部下面净 化箱体壁靠近净化箱体底的位置设有一个排污阀。在构成尾个格室 的净化室的外壁上没有一个净化后出水孔接净化后出水管。其孔的 高度与进水间的进水孔高度相同。在净化室里装有净化剂。在净化 剂上面设有多孔上筛板，用密封上盖把净化箱体盖好，构成了净化 箱。再用软管把净化箱接到水封式水盆的下部与水盆成为一体，构 成了实验室污水净化器。
本实用新型由于采取上述技术措施与现有技术相比不同之处在 于：(1)本实用新型即具有水盆的全部功能，又具有净化污水的功 能。(2)净化过程是把很厚的净化剂层分成多个层，每个净化室里 被净化的污水流动方向都是从下往上流动，净化效果好，阻力小。 (3)在构成净化室的挡水板上部设有溢流孔，结构简单，运行可靠。
