申请日2014.09.16
公开(公告)日2014.12.31
IPC分类号E03F3/02; E03F5/14; E03F3/04
摘要
本实用新型公开了一种防堵塞污水管道，包括：第一污水端口、雨水收集端口、第二污水端口、雨水横管、污水横管和下水管道，所述第一污水端口和第二污水端口分别设置在污水横管两端的上方，所述污水横管的两端分别设置有竖直管道与第一污水端口和第二污水端口相连接，所述雨水收集端口设置在污水横管中部的上方，所述雨水横管平行设置在污水横管内部的上方，所述雨水横管的中部设置有雨水管道与雨水收集端口相连接，所述雨水横管上设置有数个出水孔。通过上述方式，本实用新型指出的一种防堵塞污水管道，采用天然的雨水对污水横管内部进行冲刷，有效去除堆积在污水横管内的污泥，保持污水横管的通畅，维护成本低，防堵塞的效果好。
权利要求书
1. 一种防堵塞污水管道，其特征在于，包括：第一污水端口、雨水收集端口、第二污水端口、雨水横管、污水横管和下水管道，所述第一污水端口和第二污水端口分别设置在污水横管两端的上方，所述污水横管的两端分别设置有竖直管道与第一污水端口和第二污水端口相连接，所述雨水收集端口设置在污水横管中部的上方，所述雨水横管平行设置在污水横管内部的上方，所述雨水横管的中部设置有雨水管道与雨水收集端口相连接，所述雨水横管上设置有数个出水孔，所述下水管道设置在污水横管的中部并向下方延伸。
2.根据权利要求1所述的防堵塞污水管道，其特征在于，所述第一污水端口和第二污水端口上分别设置有阻隔杂物的镂空防护网或者窨井盖。
3.根据权利要求1所述的防堵塞污水管道，其特征在于，所述雨水收集端口上设置有过滤网。
4.根据权利要求1所述的防堵塞污水管道，其特征在于，所述出水孔的开口方向分别指向雨水横管的下方以及两侧。
5.根据权利要求1所述的防堵塞污水管道，其特征在于，所述雨水横管的两端分别设置有塞盖。
说明书
一种防堵塞污水管道
技术领域
本实用新型涉及污水管道设计领域，特别是涉及一种防堵塞污水管道。
背景技术
城市污水主要采用专用的污水管道进行收集并进行集中处理和排放，由于污水中的污泥和油渍等含量大，污水管道在长期使用过程中，管道壁上和底部容易发生污泥的堆积，造成排水不畅甚至堵塞。
由于污水管道不畅，部分城市在暴雨天气，污水和雨水来不及排放，造成内涝，影响行人和车辆的安全。为此，部分城市为了确保夏季雨水和污水的及时排放，急需对污水管道进行改造。
实用新型内容
本实用新型主要解决的技术问题是提供一种防堵塞污水管道，方便雨水对污水管道内部进行冲刷，防止堵塞。

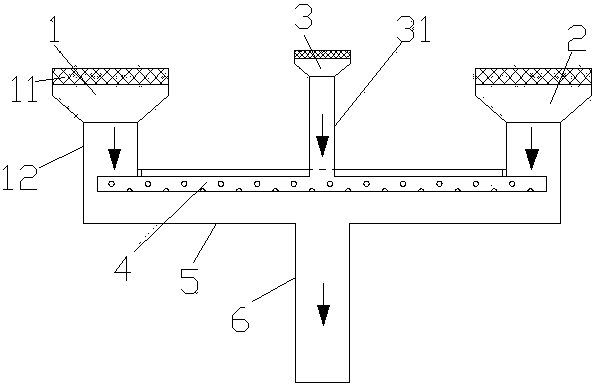

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种防堵塞污水管道，包括：第一污水端口、雨水收集端口、第二污水端口、雨水横管、污水横管和下水管道，所述第一污水端口和第二污水端口分别设置在污水横管两端的上方，所述污水横管的两端分别设置有竖直管道与第一污水端口和第二污水端口相连接，所述雨水收集端口设置在污水横管中部的上方，所述雨水横管平行设置在污水横管内部的上方，所述雨水横管的中部设置有雨水管道与雨水收集端口相连接，所述雨水横管上设置有数个出水孔，所述下水管道设置在污水横管的中部并向下方延伸。
在本实用新型一个较佳实施例中，所述第一污水端口和第二污水端口上分别设置有阻隔杂物的镂空防护网或者窨井盖。
在本实用新型一个较佳实施例中，所述雨水收集端口上设置有过滤网。
在本实用新型一个较佳实施例中，所述出水孔的开口方向分别指向雨水横管的下方以及两侧。
在本实用新型一个较佳实施例中，所述雨水横管的两端分别设置有塞盖。
本实用新型的有益效果是：本实用新型指出的一种防堵塞污水管道，采用天然的雨水对污水横管内部进行冲刷，有效去除堆积在污水横管内的污泥，保持污水横管的通畅，维护成本低，防堵塞的效果好，干旱天气也可在雨水收集端口通水进行主动清污，使用灵活。
