申请日2000.01.18
公开(公告)日2000.12.20
IPC分类号C02F11/00
摘要
一种结构改进的污泥处理机,是在机座二侧顶部各设置一纵向档板,其二侧分别利用一导轨连接,在机座一侧设置传动构件带动一横式推杆穿入一纵向挡板内部,使推杆末端固接一纵向推板,又在机座另一侧设置泵,其管路与另一纵向档板中央连通,在二导轨顶面架设数片呈纵向的滤板组件,使各滤板组件介于一纵向挡板及纵向推板之间,该滤板组件是由一滤布罩设一滤板,并在滤板中央横向穿组公、母接头所组成,藉由滤板组件的特殊组成,可达到污泥及污水分离压滤的实用效益。

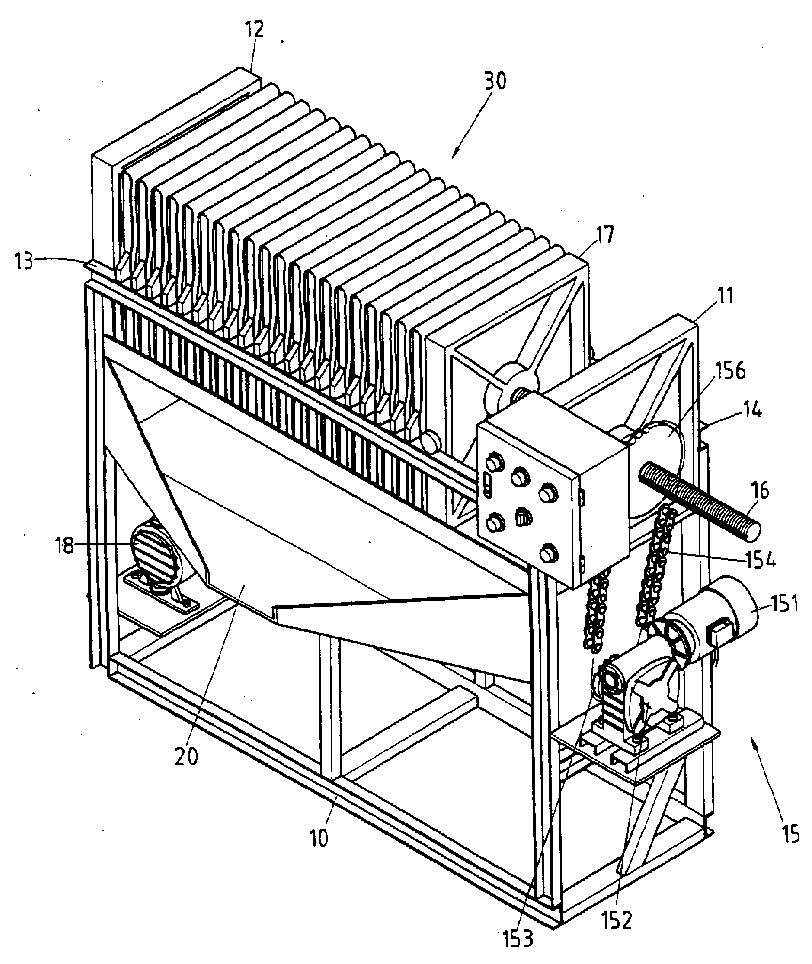

摘要附图
权利要求书
1、一种结构改进的污泥处理机，其是在机座二侧顶部各设置一纵向挡 板，其二侧分别利用一导轨连接，另在机座一侧设置传动构件带动一横式 推杆穿入一纵向挡板内部，并使推杆末端固接纵向推板与另一纵向挡板相 对，又在机座另一侧设置泵，其管路与一纵向挡板中央连通，又在二导轨 顶面架设数片呈纵向的滤板组件，以使各滤板组件介于一纵向挡板内面及 纵向推板内面之间，其特征在于：该滤板组件包括有：
一滤板，其二侧边形成凸块跨置在二导轨顶面，另在滤板二侧表面形 成凹陷槽，其槽面形成多个间隔排列的圆凸块，又在槽面中央形成一贯穿 滤板二侧表面的穿孔，还在槽面底缘形成多个间隔排列且贯穿滤板二侧表 面的通孔，其内壁再贯通一纵向流孔至滤板底边外侧，该滤板是以略具有 弹性的胶质所构成;一滤布，是包复滤板的二侧表面，并在滤布上设孔与 滤板二侧表面中央的穿孔连通;一公、母接头，其是分别由一较大外径的 端板内面各形成一较小外径的管体所构成，其中这些端板表面中央具有通 孔与管体连通，这些管体外端具有通口与管体内部及端板表面的导孔连 通，又这些端板表面形成多条导槽，其二端分别与端板中央的导孔及外侧 缘连通，该公接头的管体为外螺纹设置，母接头的管体内壁为内螺纹设置， 可将公、母接头分别由滤板二侧表面所包复的滤布上的孔穿入，并进入滤 板槽面中央的穿孔而促使公、母接头的管体相互螺接，进而利用端板迫紧 滤布与滤板组装定位。
2、如权利要求1所述的一种结构改进的污泥处理机，其特征在于：其 中该传动机构是以电机经减速机而促使齿盘带动链条，并由该链条带动位 于椎杆上的齿盘而使推杆转动;又该推杆与纵向档板螺接，使推杆受传动 机构的带动而横向伸缩推动纵向推板迫紧各滤板组件紧密靠合或释放各滤 板组件。
说明书
结构改进的污泥处理机
本实用新型提供一种结构改进的污泥处理机，特别是指一种滤板组件 的特殊结构组成，可达到污泥及污水分离压滤处理的实用效益。
电镀液废水、污泥及其他工业污水，其成份包含有重金属固态物及水 份，若污泥不加以分离过滤处理，将严重污染生态环境，即使能够将污泥 集中，但污泥所包含的固态及液态成份，又将造成处理困难及运送不便的 缺点，所以如何开发一种将污泥内含的固态及液态成份压滤分离的处理机 构，已成为业界极需努力开发改进的目标。
本实用新型的主要目的是提供一种结构改进的污泥处理机，其藉由机 座内部设置多个滤板组件的特殊结构组成，可将污泥内含水份压滤分离， 进而达到污泥处理方便以及符合环保效益的实用目的。
本实用新型是这样实现的：其是在机座二侧顶部各设置一纵向挡板， 其二侧分别利用一导轨连接，另在机座一侧设置传动构件，带动一横式推杆 穿入一纵向挡板内部，并使推杆末端固接纵向推板与另一纵向挡板相对， 又在机座另一侧设置泵，其管路与一纵向挡板中央连通，又在二导轨顶面 架设数片呈纵向的滤板组件，以使各滤板组件介于一纵向挡板内面及纵向 推板内面之间，其特征在于：该滤板组件包括有：
一滤板，其二侧边形成凸块跨置在二导轨顶面，另在滤板二侧表面形 成凹陷槽，其槽面形成多个间隔排列的圆凸块，又在槽面中央形成一贯穿 滤板二侧表面的穿孔，还在槽面底缘形成多个间隔排列且贯穿滤板二侧表 面的通孔，其内壁再贯通一纵向流孔至滤板底边外侧，该滤板是以略具有 弹性的胶质所构成;一滤布，是包复滤板的二侧表面，并在滤布上设有孔 与滤板二侧表面中央的穿孔连通;一公、母接头，其是分别由一较大外径 的端板内面各形成一较小外径的管体所构成，其中这些端板表面中央具有 通孔与管体连通，这些管体外端具有通口与管体内部及端板表面的导孔连 通，又这些端板表面形成多条导槽，其二端分别与端板中央的导孔及外侧 缘连通，该公接头的管体为外螺纹设置，母接头的管体内壁为内螺纹设置， 可将公、母接头分别由滤板二侧表面所包复的滤布上的孔穿入，并进入滤 板槽面中央的穿孔而促使公、母接头的管体相互螺接，进而利用端板迫紧 滤布与滤板组装定位。
其中该传动机构是以电机经减速机而促使齿盘带动链条，并由该链条 带动位于椎杆上的齿盘而使推杆转动;又该推杆与纵向档板螺接，以使推 杆受传动机构的带动而横向伸缩推动纵向推板迫紧各滤板组件紧密靠合或 释放各滤板组件。
