申请日2014.07.11
公开(公告)日2014.12.24
IPC分类号C02F11/00
摘要
本发明涉及一种污泥稀释混合池。混合池由池体、污泥泵、输气管、风机、集气罩、污泥管、潜水搅拌机、直高压喷嘴、斜高压喷嘴等组成。本发明采用污泥泵和污泥管道构成循环液流喷射系统，1号潜水搅拌机布置在池体斜壁的底部，其轴线与斜壁成45度，方向指向左壁，2号潜水搅拌机搅拌机布置在靠近左壁的底部，其轴线与右壁成45度，方向指向后壁，3号潜水搅拌机布置在靠近右壁的底部，其轴线与左壁成45度，方向指向斜壁;污泥泵的进口和插入池底的污泥管相连，出口通过污泥管与高压喷嘴连接;直高压喷嘴水平并排布置在池体斜壁的下端，斜高压喷嘴并排布置在斜壁的上端，方向与水平面成45度;风机通过管道与集气罩连接，出口通过管道连接臭气处理站。
权利要求书
1.一种污泥稀释混合池，包括：池体、污泥泵、输气管、风机、集气罩、污泥管、潜水搅拌 机、直高压喷嘴、斜高压喷嘴，其特征是：(1)潜水搅拌机布置在池体的底部，(2)污泥泵 的进口和插入池底的污泥管相连，出口通过污泥管与高压喷嘴连接，(3)高压喷嘴布置在池 体的斜壁上，(4)集气罩放在池体的上并在靠近斜壁的上部留有污泥入口，(5)风机通过管 道与集气罩连接，出口通过管道输送到臭气处理站。
2.根据权利1要求所述的污泥稀释混合池和直高压喷嘴以及斜高压喷嘴，其特征是：多个直 高压喷嘴并排布置在池体的斜壁的下端，方向与水平面平行，多个斜高压喷嘴并排布置在斜 壁的上端，方向与水平面成45度。
3.根据权利1要求所述的污泥稀释混合池和潜水搅拌机，其特征是：1号潜水搅拌机布置在 池体斜壁的底部其轴线与斜壁底部成45度，方向指向左壁，2号潜水搅拌机搅拌机布置在靠 近左侧壁的底部，其轴线与右侧壁成45度，方向指向后壁，3号潜水搅拌机布置在靠近右侧 壁的底部，其轴线与左侧壁成45度，方向指向斜壁。
说明书
一种污泥稀释混合池
所属技术领域
本发明涉及一种污泥稀释混合池，特别是采用液流喷射与搅拌相结合的稀释混合池。
技术背景
随着我国污水处理设施的大规模建设，因此所产生的污泥已成为新的环境污染源。当前 全国已有数千家城市污水处理厂，含水率80%污泥的年产量约4000万吨，城市污水处理厂污 泥池内污泥含水率通常设计为99.2%，实际中一般城市污水处理厂集泥池中污泥含水率一般 约为98%。我国污水处理厂常规处理法是将集泥池中污泥通过机械法脱水，能将该污泥脱水 到含水率80%，而这些污泥不仅含水率高，同时含有大量微生物、重金属等有害物质。
国家环保政策要求，出厂的污泥必须经过深度脱水，含水率降低到50%以下，并经无害 化、稳定化处理才能出厂，所以要对含水率80%的污泥进一步的脱水，即深度脱水。含水率 80%的污泥具有流动性差，阻尼大，是不能通过管道输送的，除非使用高压满足远距离输送 条件。而深度脱水工艺通常要将这些污泥稀释到具有较好的流动性，以便于流程处理的自动 化。
所以要对含水率80%的污泥进行稀释，常见的处理工艺是采用大型料仓作为含水率80% 污泥的储备池，然后通过斜坡无轴螺旋输送机将污泥从污泥料仓输送到大型立式搅拌机中进 行加水搅拌稀释。这样就造成整个污泥处理系统占地面积大、能耗高、不能连续作业、成本 高，处理周期长。所以我们发明一种成本低、能耗低、占地小、稀释混合效果好的污泥稀释 混合池。
发明内容
为了解决污泥高效节能稀释混合的目的，本发明提供一种污泥稀释混合池，该混合池采 用液流喷射和搅拌相结合的混合方式，其结构简单、能耗低、占地小、运行成本低。
技术方案

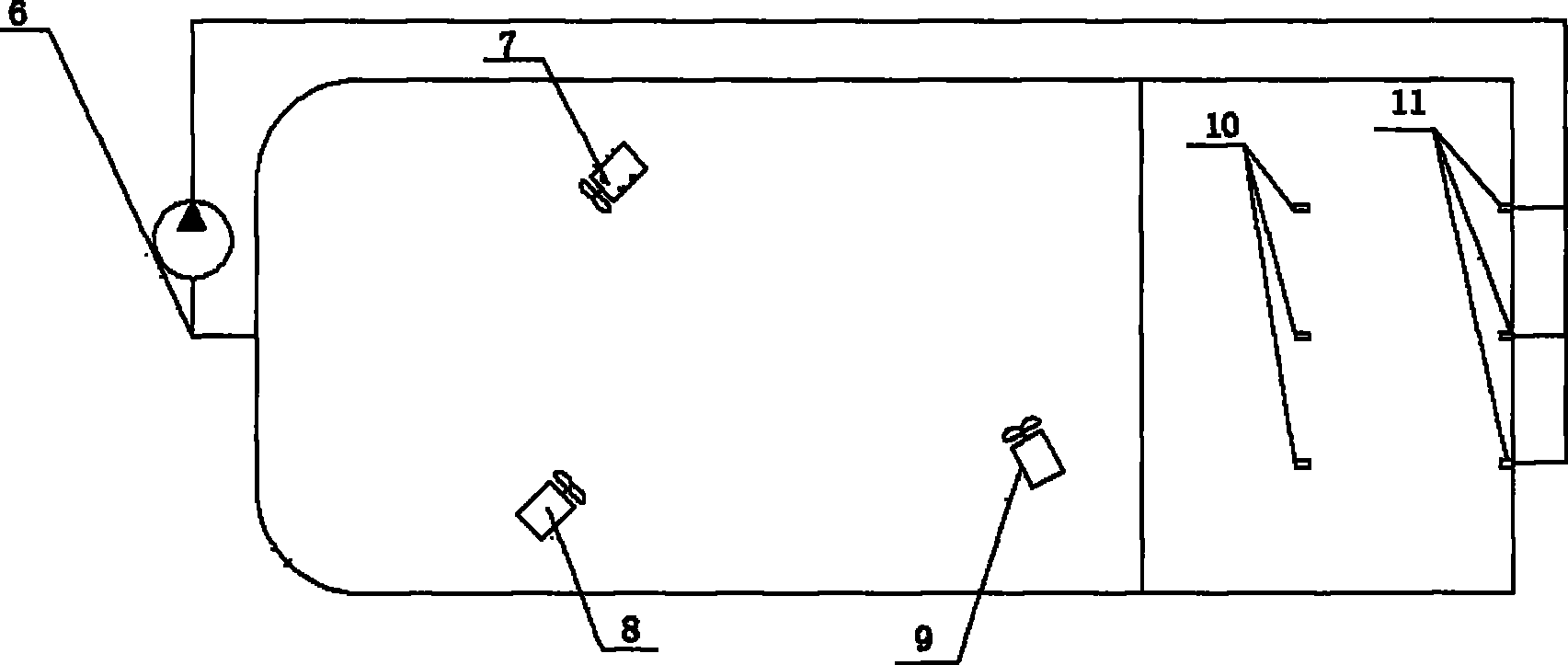

本发明采用的技术方案是：其包括池体、污泥泵、输气管、风机、集气罩、污泥管、潜 水搅拌机、直高压喷嘴、斜高压喷嘴。(1)污泥泵和污泥管道构成循环液流喷射系统，1号 潜水搅拌机布置在池体斜壁的底部其轴线与斜壁底部成45度，方向指向左壁，2号潜水搅拌 机搅拌机布置在靠近左侧壁的底部，其轴线与右侧壁成45度，方向指向后壁，3号潜水搅拌 机布置在靠近右侧壁的底部，其轴线与左侧壁成45度，方向指向斜壁;(2)污泥泵的进口和 插入池底的污泥管相连，出口通过污泥管与高压喷嘴连接;(3)多个直高压喷嘴并排布置在 池体的斜壁的下端，方向与水平面平行，多个斜高压喷嘴并排布置在斜壁的上端，方向与水 平面成45度;(4)集气罩放在池体的上并在靠近斜壁的上部留有污泥入口，方便污泥运输车 将污泥倒入池内;(5)风机通过管道与集气罩连接，出口通过管道输送到臭气处理站。
