申请日2014.05.16
公开(公告)日2014.09.24
IPC分类号C02F9/14
摘要
本实用新型涉及一种带气提功能的一体化污水处理系统，属于污水处理技术领域。本系统中，混合池、缺氧池、一级好氧池、二级好氧池和沉淀池依次排列置于一个罐体中，混合池与缺氧池之间设有第一上隔板，其下部相通;缺氧池与一级好氧池之间设有第一下隔板，其上部相互连通;一级好氧池与二级好氧池之间设有第二上隔板，其下部相互连通;二级好氧池与沉淀池之间设有第二下隔板和第三上隔板，第二下隔板与第三上隔板之间设有污水通道，第二下隔板的上端部与罐体顶部之间留有污水通道，第三上隔板的下端部与罐体底部之间留有污水通道。二级好氧池内设有气提管。本系统采用一体化罐体结构，占地少，成本低，操作简单，适用于我国农村地区。
权利要求书
1.一种带气提功能的一体化污水处理系统，其特征在于该污水处理系统包括混合池、 缺氧池、一级好氧池、二级好氧池和沉淀池，所述的混合池、缺氧池、一级好氧池、二级 好氧池和沉淀池依次排列置于一个罐体中，混合池、缺氧池、一级好氧池、二级好氧池和 沉淀池的顶部分别设有检修口，缺氧池、一级好氧池和二级好氧池内设有填料，一级好氧 池和二级好氧池的底部分别设有曝气管，曝气管与进气管相连，进气管通过风机进气;
所述的混合池的侧壁设有进水口，混合池与缺氧池之间设有第一上隔板，第一上隔板 的上端部与罐体顶部固定，混合池与缺氧池的下部相通;
所述的缺氧池与一级好氧池之间设有第一下隔板，第一下隔板的下端部与罐体底部固 定，缺氧池与一级好氧池之间的上部相互连通;
所述的一级好氧池与二级好氧池之间设有第二上隔板，第二上隔板的上端部与罐体顶 部固定，一级好氧池与二级好氧池之间的下部相互连通;
所述的二级好氧池与沉淀池之间设有第二下隔板和第三上隔板，第二下隔板与第三上 隔板之间设有污水通道，所述的第二下隔板的下端部与罐体底部固定，第二下隔板的上端 部与罐体顶部之间留有污水通道，所述的第三上隔板的上端部与罐体顶部固定，第三上隔 板的下端部与罐体底部之间留有污水通道;所述的二级好氧池内设有气提管，气提管的上 部为溢流槽，溢流槽顶部设有排气口，溢流槽的一侧通过回流管与混合池相连，气提管的 下部与二级好氧池相连通，气提管的下部伸入一个进气管，进气管通过风机进气;所述的 沉淀池内固定有斜管，沉淀池的侧壁设有出气口。
说明书
一种带气提功能的一体化污水处理系统
技术领域
本实用新型涉及一种带气提功能的一体化污水处理系统，属于污水处理技术领域。
背景技术
目前中国农村生活污水年排放量约为80亿-90亿吨，96%的村庄没有排水渠道和污水 处理系统。农村生活污水具有量大面广、有机物浓度偏高，以及日变化系数大、间歇排放、 控制困难等特点，未经处理的生活污水肆意排放，和雨水一并就近排入河道，使河道、湖 泊受到污染，严重破坏农村生态环境，直接威胁农民群众的身体健康，阻碍农村经济发展。 对农村生活污水进行有效处理并达标排放是社会主义新农村建设的重要任务。
国内外污水处理领域已经有着较成熟的技术，农村及偏远地区因经济落后等原因污水 处理措施仍然相当落后甚至根本没有，也不适宜建造污水处理厂等较大构筑物。另一方面， 一般污水处理装置全都是用水泵来完成污水的转运和回流，相对较耗能，水泵维修及保养 也都比较麻烦，占地积较大及运行成本高等多种限制因素使得小型一体化污水处理设备的 开发成为当前污水处理领域的一大重任，同时也面临着较大的挑战。
发明内容
本实用新型的目的是提供一种带气提功能的一体化污水处理系统，改变已有污水处理 系统的结构，以减少污水处理的占地面积，同时降低污水处理的运行成本。

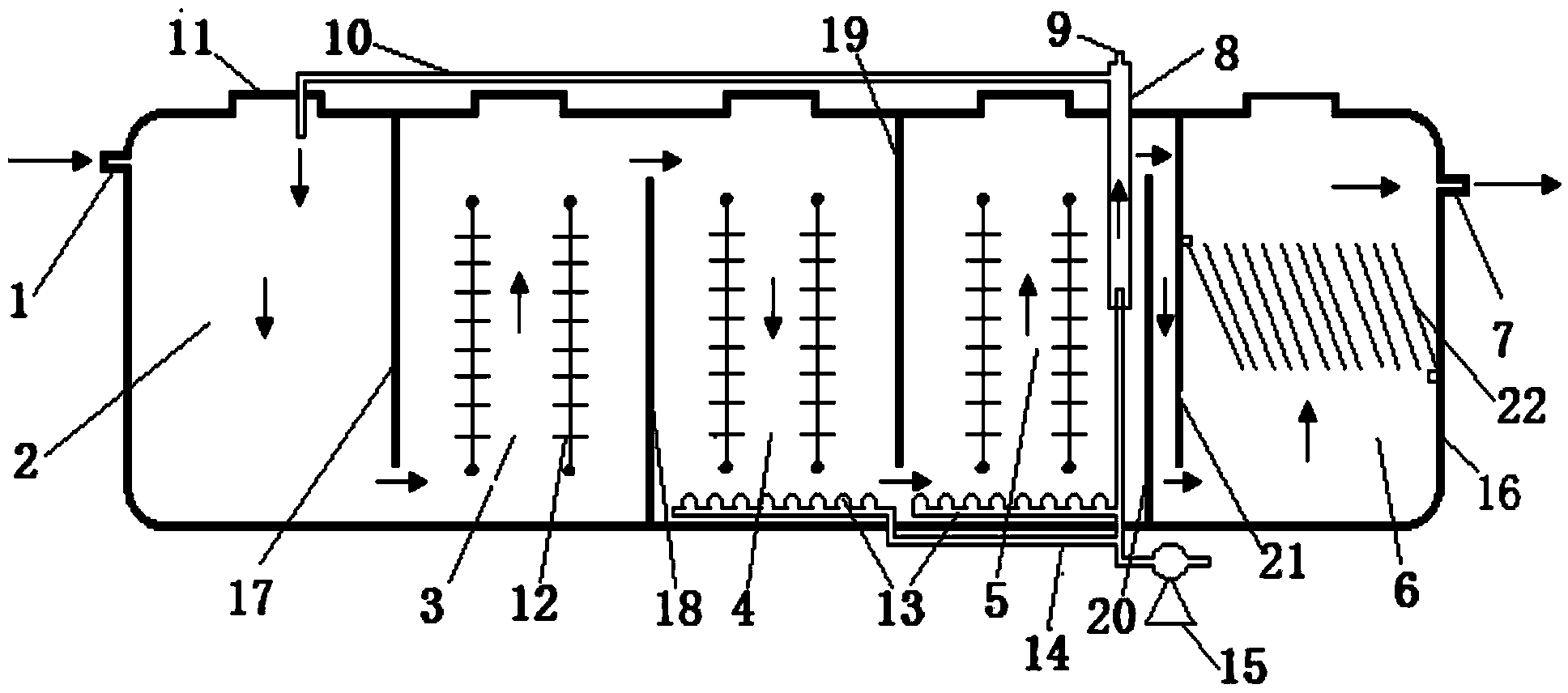

本实用新型提出的带气提功能的一体化污水处理系统，包括混合池、缺氧池、一级好 氧池、二级好氧池和沉淀池，所述的混合池、缺氧池、一级好氧池、二级好氧池和沉淀池 依次排列置于一个罐体中，混合池、缺氧池、一级好氧池、二级好氧池和沉淀池的顶部分 别设有检修口，缺氧池、一级好氧池和二级好氧池内设有填料，一级好氧池和二级好氧池 的底部分别设有曝气管，曝气管与进气管相连，进气管通过风机进气;
所述的混合池的侧壁设有进水口，混合池与缺氧池之间设有第一上隔板，第一上隔板 的上端部与罐体顶部固定，混合池与缺氧池的下部相通;
所述的缺氧池与一级好氧池之间设有第一下隔板，第一下隔板的下端部与罐体底部固 定，缺氧池与一级好氧池之间的上部相互连通;
所述的一级好氧池与二级好氧池之间设有第二上隔板，第二上隔板的上端部与罐体顶 部固定，一级好氧池与二级好氧池之间的下部相互连通;
所述的二级好氧池与沉淀池之间设有第二下隔板和第三上隔板，第二下隔板与第三上 隔板之间设有污水通道，所述的第二下隔板的下端部与罐体底部固定，第二下隔板的上端 部与罐体顶部之间留有污水通道，所述的第三上隔板的上端部与罐体顶部固定，第三上隔 板的下端部与罐体底部之间留有污水通道;所述的二级好氧池内设有气提管，气提管的上 部为溢流槽，溢流槽顶部设有排气口，溢流槽的一侧通过回流管与混合池相连，气提管的 下部与二级好氧池相连通，气提管的下部伸入一个进气管，进气管通过风机进气;所述的 沉淀池内固定有斜管，沉淀池的侧壁设有出水口。
本实用新型提出的带气提装置的一体化污水处理系统，其优点是：
本实用新型的污水处理系统，一是选用了A/O生物接触氧化工艺，能有效去除污水中 的有机物、氮、磷，可应用于农村污水处理中，使污水经处理后达标排放;二是在处理系 统中利用气提功能，省去一般污水处理系统中的水泵，省去了水泵的维护保养及故障所带 来的麻烦，因而节约了电能，减少了污水处理系统初期建设的成本以及污水处理的运行成 本;三是采用一体化罐体结构，占地少，成本低，操作简单，可在我国的农村地区进行推 广，具有广阔的应用前景。
