申请日2014.05.16
公开(公告)日2014.09.10
IPC分类号F23G5/48; F23G5/44
摘要
推料机渗沥液回流过滤装置，属于垃圾焚烧领域。包括垃圾推料机，推料机包括下端为开口的壳体，壳体内设置有推料平台以及带动推料平台前后移动的液压缸，其特征在于：所述推料机壳体的下端连接有锥形料斗，锥形料斗内的上部设置有存料槽，存料槽为一块矩形板，存料槽上设置有多个渗沥液流通小孔，所述存料槽的四周与锥形料斗接触设置;所述存料槽上方的锥形料斗侧壁上开设有人孔门，锥形料斗的下端出口连接有斜管，斜管的另一端连接垃圾坑，斜管向垃圾坑一侧倾斜向下。本实用新型对推料机推送垃圾产生的渗沥液进行了有效理，避免了渗沥液腐蚀推料机部件和对环境的污染。
权利要求书
1.推料机渗滤液回流过滤装置，包括垃圾推料机，推料机包括下端为开口的壳体，壳体内设置有推料平台以及带动推料平台前后移动的液压缸，其特征在于：所述推料机壳体的下端连接有锥形料斗，锥形料斗内的上部设置有存料槽，存料槽为一块矩形板，存料槽上设置有多个渗沥液流通小孔，所述存料槽的四周与锥形料斗接触设置;所述存料槽上方的锥形料斗侧壁上开设有人孔门，锥形料斗的下端出口连接有斜管，斜管的另一端连接垃圾坑，斜管向垃圾坑一侧倾斜向下。
2.根据权利要求1所述的推料机渗沥液回流过滤装置，其特征在于：所述斜管的倾斜向上的一端的端口内设置有喷水嘴，喷水嘴的进口端连接有阀门。
说明书
推料机渗沥液回流过滤装置
技术领域
本实用新型属于垃圾焚烧领域，具体为一种推料机渗沥液回流过滤装置。
背景技术
推料机是垃圾焚烧的重要部件之一，推料机负责将垃圾送至炉内进行焚烧。推送垃圾产生的渗沥液不进行处理，将会腐蚀推料机部件，严重的会产生渗漏现象，污染四周环境。
实用新型内容
本实用新型的目的是提供一种推料机渗沥液回流过滤装置，该装置能够推料机推料时产生的垃圾渗沥液进行过滤，并将渗沥液导入垃圾坑。
实现上述目的的技术方案是：推料机渗沥液回流过滤装置，包括垃圾推料机，推料机包括下端为开口的壳体，壳体内设置有推料平台以及带动推料平台前后移动的液压缸，其特征在于：所述推料机壳体的下端连接有锥形料斗，锥形料斗内的上部设置有存料槽，存料槽为一块矩形板，存料槽上设置有多个渗沥液流通小孔，所述存料槽的四周与锥形料斗接触设置;所述存料槽上方的锥形料斗侧壁上开设有人孔门，锥形料斗的下端出口连接有斜管，斜管的另一端连接垃圾坑，斜管向垃圾坑一侧倾斜向下。
上述斜管的倾斜向上的一端的端口内设置有喷水嘴，喷水嘴的进口端连接有阀门，可以随时喷水清洗斜管。

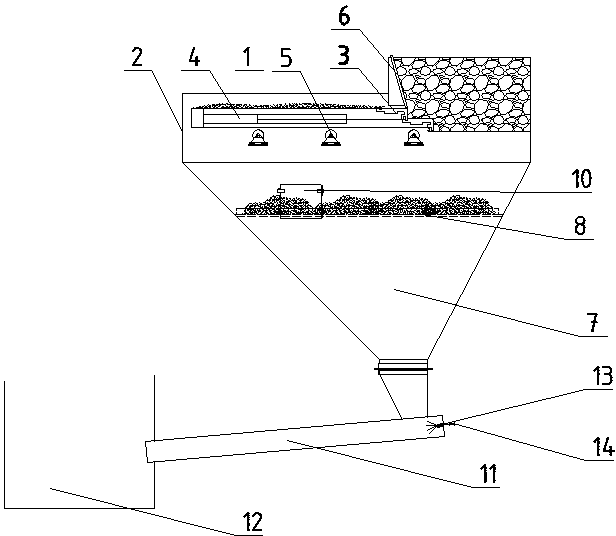

推料机水平往复推送垃圾时会产生渗沥液，部分垃圾也会落在推料平台上被带回至推料机的中后部。本实用新型在推料机下方装有锥形料斗，使推料平台上的垃圾以及渗沥液落入或流入锥形料斗内的存料槽上，渗漏液通过下端的斜管流入垃圾坑，而落在存料槽上的垃圾通过一侧的人孔门清理。
本实用新型的存料槽还可以用于检修推料机的站立支撑。
本实用新型对推料机推送垃圾产生的渗沥液进行了有效理，避免了渗沥液腐蚀推料机部件和对环境的污染。
