申请日2014.07.15
公开(公告)日2014.11.05
IPC分类号C02F9/14; E03B3/02; E03F3/02
摘要
本发明公开了一种山地城市小区雨水处理回用系统，它沿斜坡面设有至少三级洼地砾石湿地，洼地砾石湿地上部两侧建有一边高、一边低的边坡，洼地砾石湿地从下至上依次为粗砾石层、细砾石层、改良种植土壤层和湿地植物，在两级洼地砾石湿地的边坡顶部装有溢流管，最后一级溢流管连接市政雨水管，相邻两级洼地砾石湿地之间的粗砾石层有连接管连通，连接管的前端布有穿孔集水管，最后一级洼地砾石湿地底部粗砾石安装出水管连通小区清水池。本发明的优点是：利用山地城市建筑小区的天然地形，在小区绿地花园中进行雨水净化，将净化的雨水送至小区清水池回用，充分利用水资源，并且还能够延缓或削减雨水径流，降低水体污染。
权利要求书

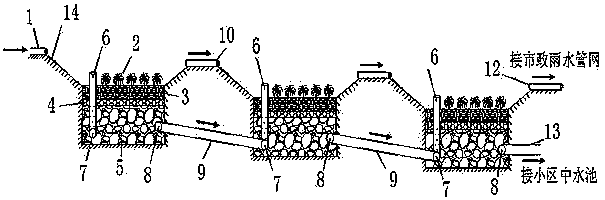

1.一种山地城市小区雨水处理回用系统，其特征是：沿斜坡面设有至少三级洼地砾石湿地，洼地砾石湿地上部两侧建有一边高、一边低的边坡(14)，洼地砾石湿地从下至上依次为粗砾石层(5)、细砾石层(4)、改良种植土壤层(3)和湿地植物(2)，在两级洼地砾石湿地的边坡顶部装有溢流管(10)，最后一级溢流管(12)连接市政雨水管，相邻两级洼地砾石湿地之间的粗砾石层(5)有连接管(9)连通，连接管(9)的前端布有穿孔集水管(8)，最后一级洼地砾石湿地底部粗砾石层(5)安装出水管(13)连通小区清水池。
2.根据权利要求1所述的山地城市小区雨水处理回用系统，其特征是：在洼地砾石湿地中还装有穿孔布水立管(6)，穿孔布水立管(6)伸出改良种植土壤层25~30cm，穿孔布水立管(6)在粗砾石层(5)的部位有开孔，穿孔布水立管(6)底部与穿孔布水横管(7)连通。
说明书
一种山地城市小区雨水处理回用系统
技术领域
本发明属于雨水处理和回收利用领域，具体涉及一种山地城市小区雨水处理回用系统。
背景技术
随着城市化的发展，不透水面积增加，导致径流系数增大，暴雨汇流迅速，径流量成倍增加，使得每年有大量的雨水资源从城市雨污水管网白白流走，这不仅浪费了大量宝贵的雨水资源，还使城市排水管网不堪重负，在雨洪灾害的同时，城市却又面临着水资源的短缺，并且导致水生态系统退化严重，水质恶化。长期以来，被称为“无根水”的雨水多是任其排放，未加以充分利用。如果能将流失的雨水进行有效的收集和利用，必将成为解决城市水资源短缺的有效措施之一。若能合理利用雨水回灌，既可涵养地下水源，防止地面沉降，还能防洪减灾， 增加土壤中的含水量，调节气候，改善城市生态环境。解决好雨水利用问题对城市社会经济可持续发展有重大意义，寻求新的雨水处置或利用方法已成为必然趋势。
目前，在国内建筑小区内，针对小区广场绿地的利用仅限于简单地绿化，并没有针对暴雨径流雨水实施处理和回用。
发明内容
针对目前城市建筑小区雨水资源利用率低、内涝严重的问题，本发明所要解决的技术问题就是提供一种山地城市小区雨水处理回用系统，它利用其天然地势坡度建造集水净化设施，能够净化雨水，又能延缓削减径流洪峰，还能将雨水进行回用。
本发明所要解决的技术问题是通过这样的技术方案实现的，它沿斜坡面设有至少三级洼地砾石湿地，洼地砾石湿地上部两侧建有一边高、一边低的边坡，洼地砾石湿地从下至上依次为粗砾石层、细砾石层、改良种植土壤层和湿地植物，在两级洼地砾石湿地的边坡顶部装有溢流管，最后一级溢流管连接市政雨水管，相邻两级洼地砾石湿地之间的粗砾石层有连接管连通，连接管的前端布有穿孔集水管，最后一级洼地砾石湿地底部粗砾石安装出水管连通小区清水池。
斜坡雨水进入洼地砾石湿地，在小雨时，洼地砾石湿地所承纳的雨水能全部进行净化后进入小区清水池;在遇到大暴雨强度时，一部分雨水经过净化后进入小区清水池，一部分雨水经过最后一级洼地砾石湿地的溢流管接入市政雨水管网。
由于采用了上述技术方案，本发明具有如下的优点：利用山地城市建筑小区的天然地形，在小区绿地花园中进行雨水净化，将净化的雨水送至小区清水池回用，充分利用水资源，并且还能够延缓或削减雨水径流，降低水体污染。
