申请日2014.07.15
公开(公告)日2014.10.22
IPC分类号B01D36/04
摘要
本发明公开了一种卧式水处理系统，属于水处理技术领域，包括制水箱和贮水箱，所述制水箱的底面高于贮水箱的上表面，同时所述制水箱的底面的底面设置有出水管口，所述贮水箱的上表面设置有进水管口，且所述制水箱的出水管口高于贮水箱的进水管口;所述贮水箱的进水管口设置有浮球阀，且所述浮球阀设置于贮水箱内。本发明不仅节约能源，生产成本低，而且易于维护，维修费用低。
权利要求书
1.一种卧式水处理系统，包括制水箱和贮水箱，其特征在于：所述制水箱的底面高于 贮水箱的上表面，同时所述制水箱的底面的底面设置有出水管口，所述贮水箱的上 表面设置有进水管口，且所述制水箱的出水管口高于贮水箱的进水管口;所述贮水 箱的进水管口设置有浮球阀，且所述浮球阀设置于贮水箱内。
2.根据权利要求1所述的卧式水处理系统，其特征在于：所述制水箱内部由上到下依 次设置有粗砂过滤层、细沙过滤层以及沉淀池，所述制水箱的进水管口位于粗砂过 滤层的上方，所述制水箱的出水管口位于沉淀池底部。
3.根据权利要求2所述的卧式水处理系统，其特征在于：所述制水箱和贮水箱均由不 锈钢制作。
4.根据权利要求3所述的卧式水处理系统，其特征在于：所述贮水箱的长度大于它的 高度。
说明书
一种卧式水处理系统
技术领域
本发明涉及一种卧式水处理系统，属于水处理技术领域。
背景技术
现有的水处理系统，如图1所示，包括制水箱和贮水箱，长江水经过制水箱过滤沉 淀后通过水泵抽到贮水箱中，需要使用时，通过贮水箱中的水后进入生产线或生产设备。 因此，现有的水处理系统经处理的生产用水需要通过水泵送入贮水箱(罐)内，需用电 和设备，生产费用比较高，尤其是其用于水泵的自动控制装置，价格昂贵，成本大，维 修费用高。
发明内容
发明目的：为了克服现有技术中存在的不足，本发明提供一种节约能源，维修费用 低的卧式水处理系统
为实现上述目的，本发明采用的技术方案为：一种卧式水处理系统，包括制水箱和 贮水箱，所述制水箱的底面高于贮水箱的上表面，同时所述制水箱的底面的底面设置有 出水管口，所述贮水箱的上表面设置有进水管口，且所述制水箱的出水管口高于贮水箱 的进水管口;所述贮水箱的进水管口设置有浮球阀，且所述浮球阀设置于贮水箱内。
优选的：所述制水箱内部由上到下依次设置有粗砂过滤层、细沙过滤层以及沉淀池， 所述制水箱的进水管口位于粗砂过滤层的上方，所述制水箱的出水管口位于沉淀池底 部。
优选的：所述制水箱和贮水箱均由不锈钢制作。
优选的：所述贮水箱的长度大于它的高度。
本发明提供的一种卧式水处理系统，相比现有技术，具有以下有益效果：

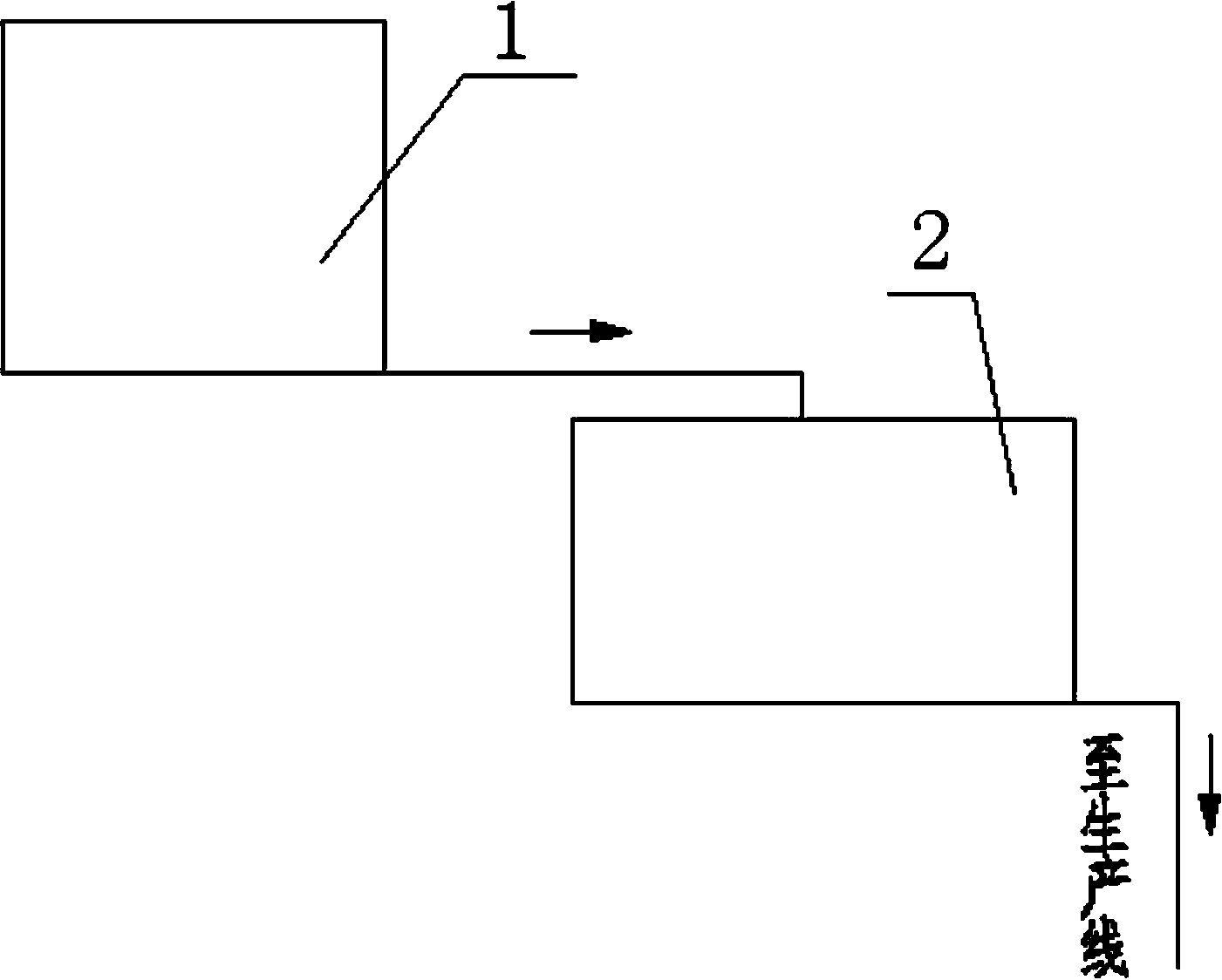

1、由于所述制水箱的底面高于贮水箱的上表面，同时所述制水箱的底面的底面设 置有出水管口，所述贮水箱的上表面设置有进水管口，且所述制水箱的出水管口高于贮 水箱的进水管口，因此将贮水箱改为卧式，低于制水箱，形成自然落水，不需要通过水 泵抽水，减少了设备的成本和生产用水的用电成本，减少设备维修费用。
2、由于所述贮水箱的进水管口设置有浮球阀，且所述浮球阀设置于贮水箱内，因 此不需要用自动控制装置，节约了成本。
综上所述，本发明不仅节约能源，生产成本低，而且易于维护，维修费用低。
