申请日2014.09.18
公开(公告)日2015.02.25
IPC分类号C02F1/24; C02F1/40
摘要

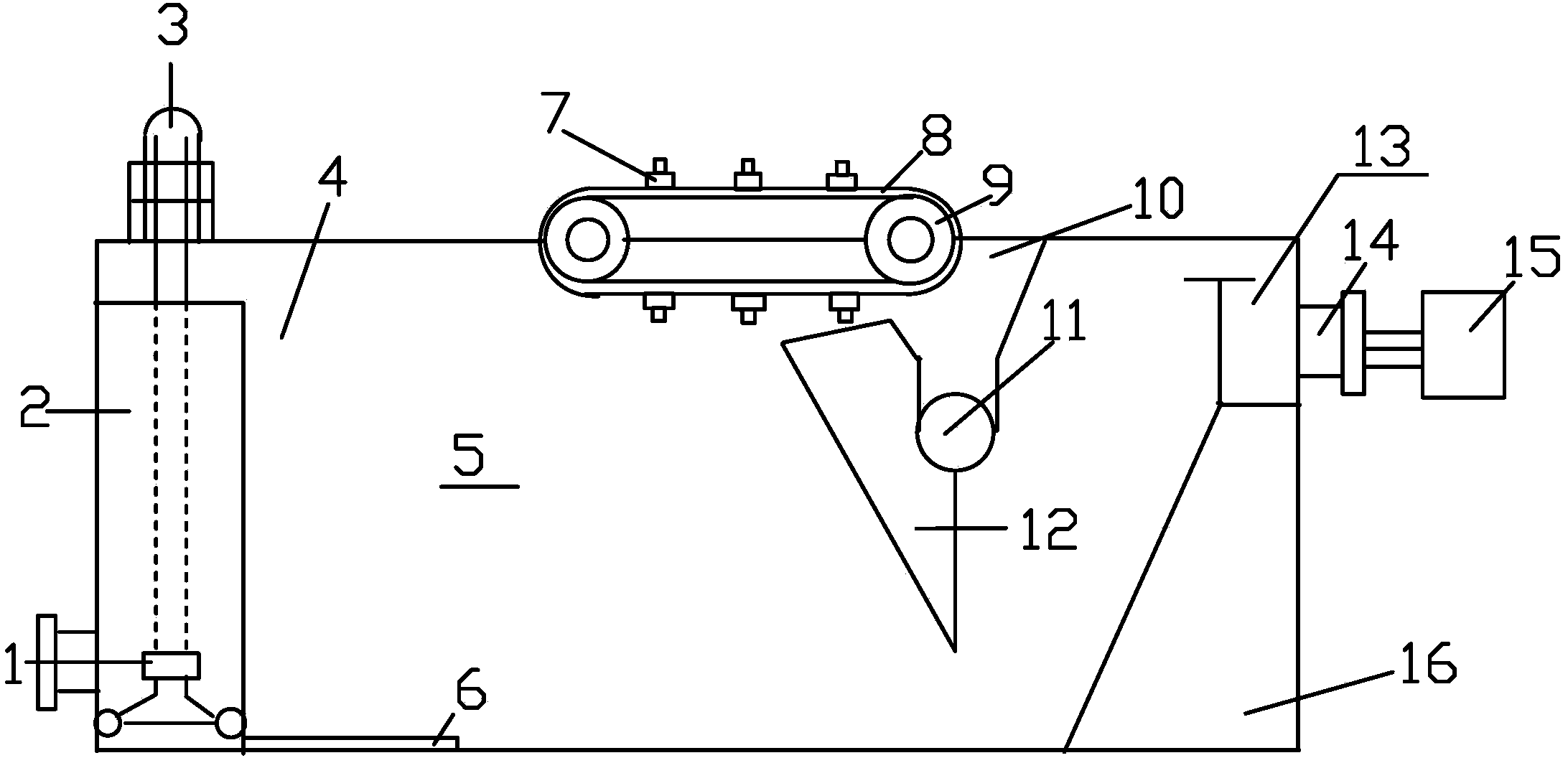

环保型塑解剂生产废水气浮除油装置，它包括气浮槽(5)，所述的气浮槽(5)分别有回流管(6)和箱体(16)位于下方两侧，所述的回流管(6)的左端与进水口(1)相连接，所述的进水口(1)的上端有爆气段(2),所述的爆气段(2)的上方有曝气机(3),所述的爆气段(2)的尾部设有进口端(4)，所述的进口端(4)的前方有刮体(7)，所述的刮体(7)的上有链条(8)，所述的链条(8)带动链轮(9)转动，所述的链轮(9)的尾部设有出口端(10)，它克服了现有全厂水处理消耗过大，处理物容易产生絮凝沉淀，不容易生物降解，大大提高了水处理效率，节约水处理成本。
权利要求书
1.环保型塑解剂生产废水气浮除油装置，其特征在于：它包括气 浮槽(5)，所述的气浮槽(5)内有位于两侧的回流管(6)和箱体(16)， 所述的回流管(6)的左端与进水口(1)相连接，所述的进水口(1) 的上端有爆气段(2),所述的爆气段(2)的上方有曝气机(3),所述 的爆气段(2)的尾部设有进口端(4)，所述的进口端(4)的右端有 刮体(7)，所述的刮体(7)位于链条(8)上，所述的链条(8)与 链轮(9)啮合，所述的链轮(9)的尾部设有出口端(10)，所述的 链轮(9)的下有污泥排放管(11)，收集地(12)位于所述的污泥排 放管(11)的下方，所述的出口端(10)后方有溢流槽(13)，所述 的溢流槽(13)的一侧有出水口(14)，所述的出水口(14)和生化 处理系统(15)连接。
2.根据权利要求1所述的环保型塑解剂生产废水气浮除油装置， 其特征在于：所述的刮体(7)，所述的链条(8)，所述的链轮(9) 为金属材质，所述的刮体(7)有六个。
说明书
环保型塑解剂生产废水气浮除油装置
技术背景
本实用新型涉及一种废水除油装置，更具体地说它是一种环保型 塑解剂生产废水气浮除油装置。
背景技术
目前的环保型塑解剂P-22的生产工艺，由于副反应以及溶剂的 过量会导致该整套工艺产生的废水中会含有少量带有溶剂的油状的 有机物副产物。该油状副产物的废水不经预处理直接进入生化水处理 系统后在后续的环保生化水处理系统中不容易絮凝沉淀，不容易生物 降解，因此，对公司的整套生化水处理系统带来较大的负荷，对公司 完成全厂水处理达标排放增加了很大的消耗。针对这一特殊情况，对 一股水的单独预处理尤为重要。在这样的情况下，通过不断的试验和 改进，气浮除油装置投入应用，对环保型塑解剂P-22生产废水进行 单独的预处理，达到除去废水中油状副产物的目的，因此在后续的生 化水处理过程中，水处理效果更加理想。
发明内容
本实用新型的目的在于克服上述现有背景技术的不足之处，而提 供一种环保型塑解剂生产废水气浮除油装置。
本实用新型的目的是通过如下措施来达到的：环保型塑解剂生产 废水气浮除油装置，它包括气浮槽，所述的气浮槽内有位于两侧的回 流管和箱体，所述的回流管的左端与进水口相连接，所述的进水口的 上端有爆气段，所述的爆气段的上方有曝气机,所述的爆气段的尾部 设有进口端，所述的进口端的右端有刮体，所述的刮体位于链条上， 所述的链条与链轮啮合，所述的链轮的尾部设有出口端，所述的链轮 的下有污泥排放管，收集地位于所述的污泥排放管的下方，所述的出 口端后方有溢流槽，所述的溢流槽的一侧有出水口，所述的出水口和 生化处理系统连接。
在上述技术方案中，所述的刮体，所述的链条，所述的链轮为金 属材质，且所述的刮体有六个。
本实用新型环保型塑解剂生产废水气浮除油装置具有如下优点： 本实用新型结构较为简单，，该装置的开发利用大大提高了水处理的 效率，节约了水处理成本。
