申请日2014.06.09
公开(公告)日2015.01.14
IPC分类号G05D7/06
摘要
本实用新型公开了一种用于工业污水的自动检测排放装置，包括污水池、酸碱探测头、控制器、记录仪、流量计、合格污水排放阀、非合格污水排放阀和潜水泵，潜水泵位于污水池中，潜水泵的出水管同时与合格污水排放阀和非合格污水排放阀连接，酸碱探测头设置于潜水泵的出水管道上，控制器的控制输出端分别与合格污水排放阀和非合格污水排放阀连接。与现有技术相比，本实用新型在污水处理后排放之前设置实时监测并记录排放时间、排放流量、排放时PH值。PH值符合排放要求自动外排，PH值不符合排放要求自动回流重新进行处理，从而起到保护环境水体，不让不合格污水排放破坏环境水体的作用。使用方便，具有推广应用的价值。

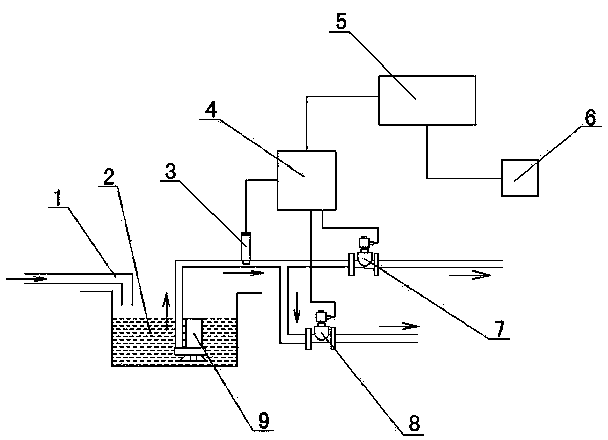

摘要附图
权利要求书
1.一种用于工业污水的自动检测排放装置，其特征在于：包括污水池、酸碱探测头、控制器、记录仪、流量计、合格污水排放阀、非合格污水排放阀和潜水泵，所述污水池与废水排放管的出口连接，所述潜水泵位于污水池中，所述潜水泵的出水管同时与所述合格污水排放阀和所述非合格污水排放阀连接，所述酸碱探测头设置于所述潜水泵的出水管道上，所述控制器的信号输入端与所述酸碱探测头连接，所述控制器的控制输出端分别与所述合格污水排放阀和所述非合格污水排放阀连接，所述控制器的信号输出端和所述流量计的信号输出端均与所述记录仪连接。
2.根据权利要求1所述的用于工业污水的自动检测排放装置，其特征在于：所述记录仪采用具有USB信号输出端口和RS485信号输出端口的记录仪。
说明书
一种用于工业污水的自动检测排放装置
技术领域
本实用新型涉及一种工业污水排放装置，尤其涉及一种用于工业污水的自动检测排放装置。
背景技术
水污染是我国面临的主要环境问题之一。随着我国工业的发展，工业废水的排放量日益增加，达不到排放标准的工业废水排入水体后，会污染地表水和地下水。水体一旦受到污染，要想在短时间内恢复到原来的状态是不容易的。水体受到污染后，不仅会使其水质不符合饮用水、渔业用水的标准，还会使地下水中的化学有害物质和硬度增加，影响地下水的利用。我国的水资源并不丰富，若按人口平均占有径流量计算，只相当于世界人均值的四分之一。而地表水和地下水的污染，将进一步使可供利用的水资源数量日益减少，势必影响工农渔业生产，直接或间接地给人民生活和身体健康带来危害。现有的污水处理只起到监测的作用，即水质是否合格都将外排。起不到当水质不合格时污水不进行外排的作用。因此，需要进一步改进。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于工业污水的自动检测排放装置。
本实用新型通过以下技术方案来实现上述目的：
本实用新型包括污水池、酸碱探测头、控制器、记录仪、流量计、合格污水排放阀、非合格污水排放阀和潜水泵，所述污水池与废水排放管的出口连接，所述潜水泵位于污水池中，所述潜水泵的出水管同时与所述合格污水排放阀和所述非合格污水排放阀连接，所述酸碱探测头设置于所述潜水泵的出水管道上，所述控制器的信号输入端与所述酸碱探测头连接，所述控制器的控制输出端分别与所述合格污水排放阀和所述非合格污水排放阀连接，所述控制器的信号输出端和所述流量计的信号输出端均与所述记录仪连接。
具体地，所述记录仪采用具有USB信号输出端口和RS485信号输出端口的记录仪。
本实用新型的有益效果在于：
本实用新型是一种用于工业污水的自动检测排放装置，与现有技术相比，本实用新型在污水处理后排放之前设置实时监测并记录排放时间、排放流量、排放时酸碱度。酸碱度符合排放要求自动外排，酸碱度不符合排放要求自动回流重新进行处理，从而起到保护环境水体，不让不合格污水排放破坏环境水体的作用。使用方便，具有推广应用的价值
