申请日2000.05.10
公开(公告)日2001.04.18
IPC分类号F24F13/22
摘要
一种将分体或空调室内机排出的冷凝水,引导到室外机冷凝器的上方,进行蒸发处理的分体空调冷凝水处理器,其特征在于:处理器的位置在整个冷凝器上方,处理器由管孔一级均匀器,隔离栅二级均匀器和纤维层三级均匀器所构成;冷凝水引导管连接有室内机排水管、小蓄水盒、微型水泵与处理器。仅仅只有滴水量的冷凝水,完全彻底地被烘烤、吹拂、蒸发干净。

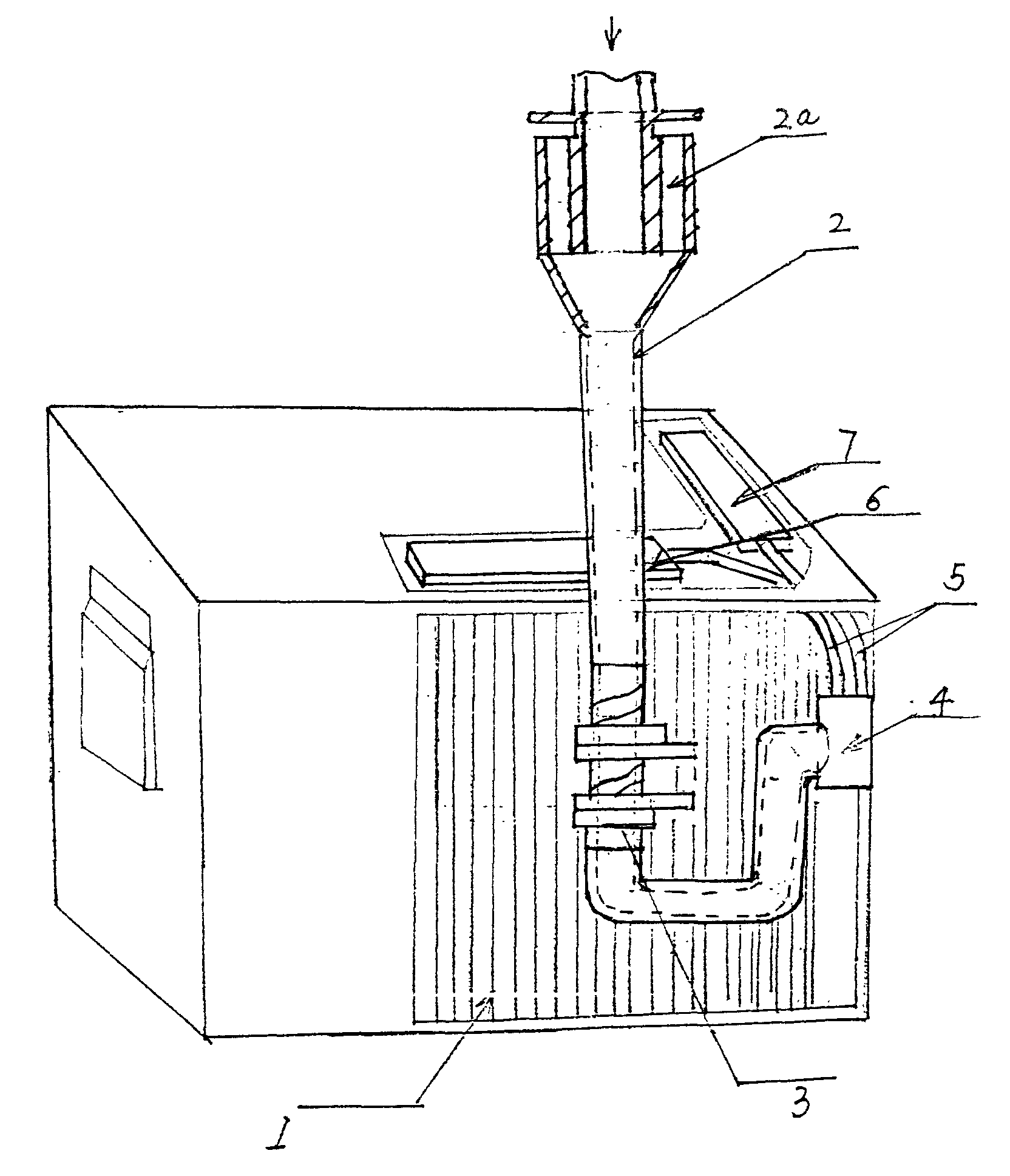

摘要附图
权利要求书
1、一种将分体式空调室内机排出的冷凝水，引导到有65℃左 右的温度和风机的风力进行蒸发处理的分体式空调冷凝水处理器，其 特征在于：引导管2一头与室内机排水管连接，一头与冷凝水引导管 固定卡3和冷凝水蓄水盒4连接，两根因水管5一头与冷凝水蓄水盒 4连接，一头分别与处理器6、7连接;处理器6、7在室外机冷凝 器1的上方，与冷凝器铝片肋片接触。
2、根据权利要求1所述的分体式空调冷凝水处理器，其特征在 于：所述的处理器为两片同样结构的6和7组成，每片由管孔一级均 匀器8，纤维束二级均匀器9包裹着管孔一级均匀器8，和两片纤维 层和纤维层三级均匀器12、12a所构成。
3、根据权利要求1所述的分体式空调冷凝水处理器，其特征在 于：所述的三级均匀器12和12a是由纤维层为两层或两层以上的 纵横纤维层所构成;纤维层12下方向外弯曲，介于冷凝器1和外隔 条20之间，纤维层12a下方向外内弯曲，介于冷凝器1和蓄水槽 11之间;管式均匀器8与处理器6或7的长度相等，纤维层下方与 整个冷凝器铝片肋片接触。整个纤维束和纤维层的上方在蓄水槽 11里，蓄水槽的冷凝水可以通过纤维层的虹吸原理将冷凝水均匀地 分布到两边下方纤维层，再浸润到整个冷凝器铝片肋片之间。
4、根据权利要求1所述的分体式空调冷凝水处理器，其特征在 于：所述的小蓄水盒4有进水嘴14，蓄水盒内装有纤维过滤层17， 经过过滤的冷凝水。
说明书
分体式空调冷凝水处理器
本实用新型涉及一种家电产品的改进及其配件，特别是一种分体 空调冷凝水处理方法和装置。
目前，风冷式空调在使用时都会向室外不断地滴水，这给安装、 使用、环保等等带来许多麻烦。中国专利CN2229053号公开了一种 空调滴水的处理装置，采用压缩机周固进行蒸发处理的方法，对处理 冷凝水有一定效果。但是，此种方法只能在一体式空调上，而目前绝 大多数空调是分体式的，不能在分式空调上使用。有的厂家将冷凝水 处于压缩机周围或上方，滴水会对电气器件造成事故隐患;室外机顶 部外壳钻孔，容易导致雨水进入压缩机和电气器件。其它专利尚有一 些措施公布，但不是成本更高，就是技术上很不可取。如ZL 97209138.6专利，只对室内蒸发器的排水作处理，但不能消滴水; ZL97238919.9的冷凝水处理装置，其安装位置与风机相冲突，不仅 不便于安装，而且还要改变生产线流水作业的工艺，故均不易推广。
本实用新型的目的在于向公众提供一种对现有任何厂家生产的分 体式空调不作任何改动，只是增加一个附件，即可让分体式的室内机 不再向室外排冷凝水(无滴水)的，成本低廉，效果显著的分体式空 调冷凝水处理器。
本实用新型的技术方案是：
将分体式空调室内机排出的冷凝水，引导到有65℃左右的温度 和风机的风力进行蒸发处理
本实用新型所采取的具体技术措施是：
引导管2一头与室内机排水管连接，一头与冷凝水引导管固定卡 3和冷凝水蓄水盒4连接，两根因水管5一头与冷凝水蓄水盒4连接， 一头分别与处理器6、7连接;处理器6、7在室外机冷凝器1的上 方，与冷凝器铝片(肋片)接触。
所述的处理器为两片同样结构的6和7组成，每片由管孔一级均 匀器8，纤维束二级均匀器9包裹着管孔一级均匀器8，和两片纤维 层和纤维层三级均匀器12、12a所构成。
分体式空调冷凝水处理器，是将分体式空调室内机排出的冷凝水， 用冷凝水引导管2、5引导到室外机冷凝器1的上方，使其在冷凝器 铝片(肋片)接触，利用有65℃左右的温度和风机的风力进行蒸发 处理，处理器的位置在整个冷凝器上方，处理器由管孔一级均匀器8， 和纤维束二级均匀器9和纤维层三级均匀器12所构成;冷凝水引导 管2连接有室内机排水管、小蓄水盒4与处理器6、7。
所述的处理器为两片同样结构的6和7组成，每片由带有出水孔 大小或疏密的管孔一级均匀器8，由包裹着管孔一级均匀器8的纤维 束构成二级均匀器9和两片纤维层组成的三级均匀器12、12a所 构成。
所述的三级均匀器12和12a是由纤维层为两层或两层以上的 纵横纤维层所构成，纤维层12下方向外弯曲，介于冷凝器1和外隔 条20之间，纤维层12a下方向外内弯曲，介于冷凝器1和蓄水槽 11之间;管式均匀器8与处理器6或7的长度相等，纤维层下方与 整个冷凝器铝片(肋片)接触。整个纤维束和纤维层的上方在蓄水槽 11里，蓄水槽的冷凝水可以通过纤维层的虹吸原理将冷凝水均匀地 分布到两边下方纤维层，再浸润到整个冷凝器铝片(肋片)之间。
所述的小蓄水盒4有进水嘴14，蓄水盒内装有纤维过滤层17， 经过过滤的冷凝水，通过冷凝水从两个出水嘴18分别用引水管5与 两片处理器6、7的管孔一级均匀器8连通。
本实用新型的工作原理是冷凝水通过小蓄水盒经过过滤 与处理器中的管孔一级均匀器，纤维束二级均匀器和纤维层三级 均匀器将不多的冷凝水均匀分布在冷凝器铝片(肋片)上。内隔条 是均匀是隔离板，可以将均匀分布在蓄水槽中冷凝水相对的均 匀固定，即使室外机有些倾斜，也可以使蓄水槽中的冷凝水均匀地分 布在纤维层三级均匀器和冷凝器铝片(肋片)上。
本实用新型的优点在于：
处理器实际上是一种冷凝水均匀器，其功能是将室内机排出的冷 凝水，能够非常均匀地将其分布在冷凝器上面，与构成冷凝器的铝片 (肋片)上边接触，冷凝水顺冷凝器铝片(肋片)下流，冷凝器的铝 片间隙很小(2mm左右)要使水均匀分配在每两片铝片(肋片)之间， 整个冷凝器铝片(肋片)拼加在一起达3到6平方米，加上冷凝器温 度可高达65℃左右，在烘烤和鼓风机风扇的吹拂下，仅仅只有滴水 量的冷凝水，完全彻底地被烘烤、吹拂、蒸发干净。如果冷凝水从室 内机直接流出就不可能达到此效果，所以将冷凝水分为三级均匀使水 直接接触冷凝器铝片(肋片)会收到很好的蒸发，增加冷凝器散热和 节约能源的效果。
