申请日2000.05.10
公开(公告)日2000.11.08
IPC分类号C02F1/68; C02F1/44; C02F1/28
摘要
一种矿化水处理器,由桶盖、进水桶、处理桶、贮水桶、底盘组成的容腔内设有水处理机构和启闭进、出水同步动作的阀门机构,及与饮水机配套的聪明阀等组成。本设计取自日常用水经特殊的水处理流程,既保留了水中原有的营养成分又杀灭了细菌,成为可直接饮用的放心水,可取代桶装水与饮水机配套直接供应冷、热水,为人们提供了生活上的方便又省却了桶装水的供应消费,其独特的进、出水阀门机构设计的同步性、密封性,能确保相配套的饮水机无渗漏现象。

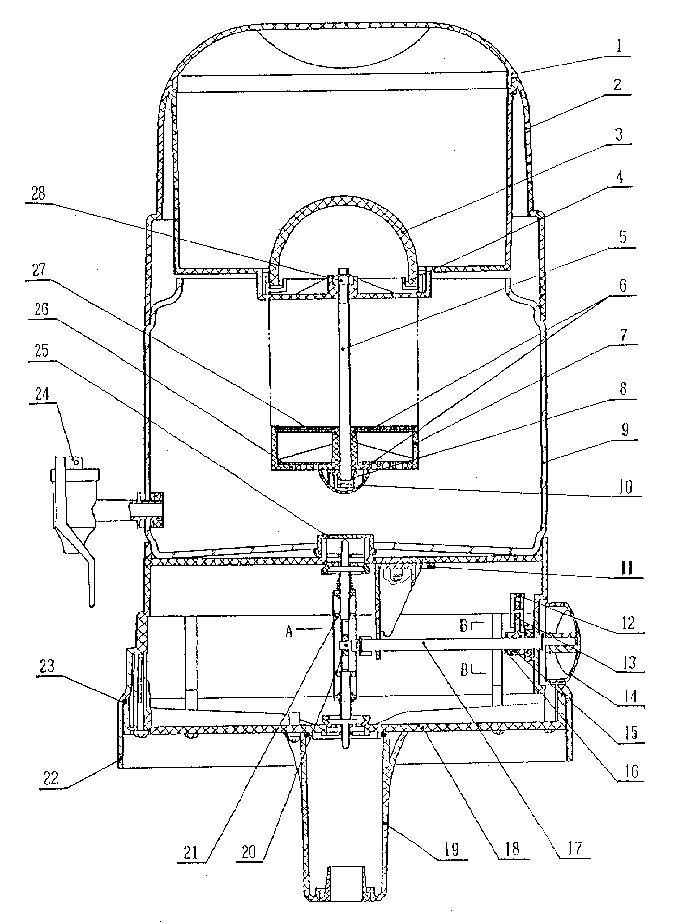

摘要附图
权利要求书
1.一种矿化水处理器，由互相套合覆盖的桶盖(1)、进水桶(2)、处理桶(9) 组成的容腔内设有自来水处理机构，其特征在于处理桶下方设有贮水桶(22)和 与其密封连接的底盘(18)，贮水桶的顶面设有进水孔凸台，底盘上设有与凸台 进水孔同轴的出水孔，处理桶套合在贮水桶凸台上，在结合面上设有密封圈 (25)，底盘下方设有与饮水机配套使用可卸密封连接的聪明阀(19)，在进、出 水孔之间设有同步启闭动作的阀门机构，驱动阀门机构的旋钮(14)设在贮水桶 外侧边。
2.如权利要求1所述的矿化水处理器，其特征在于所述的自来水处理机构 包括设在进水桶(2)底部上方的陶瓷滤芯(3)，设在下方的由多层串联叠装的内 装过滤材料带有过滤孔(26)的过滤器(7)和过滤盖(27)，并以螺杆(5)、盖帽 (10)、螺母(28)相连固定，过滤盖顶面内侧和过滤器的底面内侧均设有过滤网 (6)。
3.如权利要求1所述的矿化水处理器，其特征在于所述的阀门机构包括由 拨杆(17)传递动力的旋钮操动限位组件和阀门联动启闭组件组成，拨杆两端分 别支承在贮水桶(22)桶壁和固定在贮水桶顶部内壁的开关座(11)上，外端与旋 钮形成同步转动连接，内端与曲柄(20)形成同步转动连接。
4.如权利要求3所述的矿化水处理器，其特征在于所述的旋钮操动限位组 件包括在拨杆靠近贮水桶内侧壁一端固定的拨叉(15)，拨叉上有拨脚I(34)和 拨脚II(31)，套装在贮水桶内壁凸柱(33)上并被固定的连杆(12)，连杆上设有 限制拨叉拨脚通过的限位滑轮(13)，使连杆获得浮动复位的弹簧(30)一端固定 在与贮水桶连体的弹簧座(32)上，另一端固定在连杆端部。
5.如权利要求3所述的矿化水处理器，其特征在于所述的阀门联动启闭组 件包括有一活动座(21)，该活动座中部设有呈“十”字分布的2个曲柄活动孔 (39)和2个顶杆伸缩孔(38)，以及上、下两个窗口(40)，顶杆上、下端连接着带 有碗形密封圈(25)的顶杆阀门，分别穿插在进、出水孔的十字筋小孔中，两顶 杆(35)上设有弹簧(37)和限位用的限位销(41)、限位垫圈(42)。
6.如权利要求1所述的矿化水处理器，其特征在于所述的处理桶(9)为透明 体。
7.如权利要求1所述的矿化水处理器，其特征在于所述的处理桶(9)底部为 封闭式，设在专用底盘上，相应在桶的一侧设有饮水开关(24)。
说明书
矿化水处理器
随着生活水平的提高，人们都希望有更好的生活质量，从而使自己健康长 寿，因此对饮用水的质量就有了进一步要求，为迎合人们的心理要求，已有相 应研制的矿化、磁化、净化等各种不同的水处理器。但从目前绝大部分企事业 单位和家庭来说，饮水机因给人们带来生活上的方便而被普遍采用，与之配套 的桶装水行业亦拔地而起，但从人们对水的消费观念的变化来说，人们所热衷 的桶装水，实质上也并非是保险无忧的，一则桶装水当饮水机顶开内塞后，放 水时会有大量空气、尘埃进入桶内污染水质，使细菌大量繁殖，危害人们健康 二则目前林林总总的桶装水已出现良莠不齐的情况，不少“杂牌军”正在将水 搅混，让消费者难以喝到放心水;三则纯净水的太纯净，使水中所含的矿物质、 微量元素大大减少，人们就得不到这些营养元素的适当补充;四则如桶装水暂 时供应不上，就会造成无水喝，且桶装水在经济开支上也是一笔不小的支出。
本发明的目的在于克服现有技术的缺陷而向社会提供一种直接取自自来水 经处理符合饮用标准的、又能与普通饮水机配套使用让人们可随意获得冷、热 矿化水的矿化水处理器。
根据上述目的，本发明的实施方案是：矿化水处理器由互相套合覆盖的桶 盖、进水桶、处理桶组成的容腔内设有自来水处理机构，其特征在于处理桶下 方设有贮水桶和与其密封连接的底盘，贮水桶的顶面设有进水孔凸台，底盘上 设有与凸台进水孔同轴的出水孔，处理桶套合在贮水桶凸台上，在结合面上设 有密封圈，底盘下方设有与饮水机配套使用可卸密封连接的聪明阀，在进、出 水孔之间设有同步启闭动作的阀门机构，驱动阀门机构的旋钮设在贮水桶外侧 边。
所述的自来水处理机构包括设在进水桶底部上方的陶瓷滤芯，设在下方的 由多层串联叠装的内装过滤材料带有过滤孔的过滤器和过滤盖，并以螺杆、盖 帽、螺母相连固定，过滤盖顶面内侧和过滤器的底面内侧均设有过滤网。
所述的阀门机构包括由拨杆传递动力的旋钮操动限位组件和阀门联动启闭 组件组成，拨杆两端分别支承在贮水桶桶壁和固定在贮水桶顶部内壁的开关座 上，外端与旋钮形成同步转动连接，内端与曲柄形成同步转动连接。
所述的处理桶底部为封闭式，设在专用底盘上，相应在桶的一侧设有饮水 开关。
本发明由于直接取自人们日常所用的自来水，经特殊的水处理流程，不仅 保留了自来水故有的矿物质、微量元素等营养成份，并杀灭了大量细菌，变成 了可直接饮用的优质的放心水，既可单独使用又可与饮水机配套使用，可满足 人们的意愿随时可获得冷、热水供应，不仅给人们生活带来了方便，同时又为 人们省却了桶装水的供应消费，其独特的进、出水阀门机构设计的同步性和封 闭性，确保相配套的饮水机无渗漏现象。
