申请日2013.07.05
公开(公告)日2014.02.05
IPC分类号E03C1/12; F03B13/08
摘要
本实用新型公开了一种对污水排放时能够进行回收能源的生活用污水发电装置，包括蓄水箱，蓄水箱的顶端设置有多个插入到蓄水箱内的进水管，所述蓄水箱底部设置有一个出水管，该出水管竖直设置，在该出水管上，安装有发电机，所述发电机的水轮机安装在出水管内部，并能够被出水管内的水流所带动旋转;所述发电机与蓄电池相连;所述蓄水箱内还设置有液位传感器，该液位传感器连接至主控芯片，主控芯片与一管道电磁阀相连，该管道电磁阀设置在出水管上并位于蓄水池与水轮机之间。本实用新型结构简单，适合家庭使用，能够自己提供额外的电能供家庭使用，使一种节能环保的发电装置。
权利要求书
1.一种生活用污水发电装置，其特征在于：包括蓄水箱，蓄水箱的顶 端设置有多个插入到蓄水箱内的进水管，所述蓄水箱底部设置有一个出水 管，该出水管竖直设置，在该出水管上，安装有发电机，所述发电机的水轮 机安装在出水管内部，并能够被出水管内的水流所带动旋转;所述发电机与 蓄电池相连;所述蓄水箱内还设置有液位传感器，该液位传感器连接至主控 芯片，主控芯片与一管道电磁阀相连，该管道电磁阀设置在出水管上并位于 蓄水池与水轮机之间。
说明书
一种生活用污水发电装置
技术领域
本实用新型涉及能源领域，尤其涉及一种生活用污水发电装置。
背景技术
水力发电，研究将水能转换为电能的工程建设和生产运行等技术经济问 题的科学技术。水力发电利用的水能主要是蕴藏于水体中的位能。水力发电 不只是仅限于大型水电站的建设，在任何有液体流动的地方都能够对其加以 利用。在日常生活中，人们每天都离不开水，打开自来水管，水就会源源不 断地流出，而大多数人会利用自来水管出水来进行水力发电，一方面收集了 能源，另一方面也不妨碍生活用水的需求。然而，现有的技术中没有利用生 活用污水排放时进行能源回收利用。
实用新型内容
本实用新型的目的是提供一种对污水排放时能够进行回收能源的生活 用水污水发电装置。

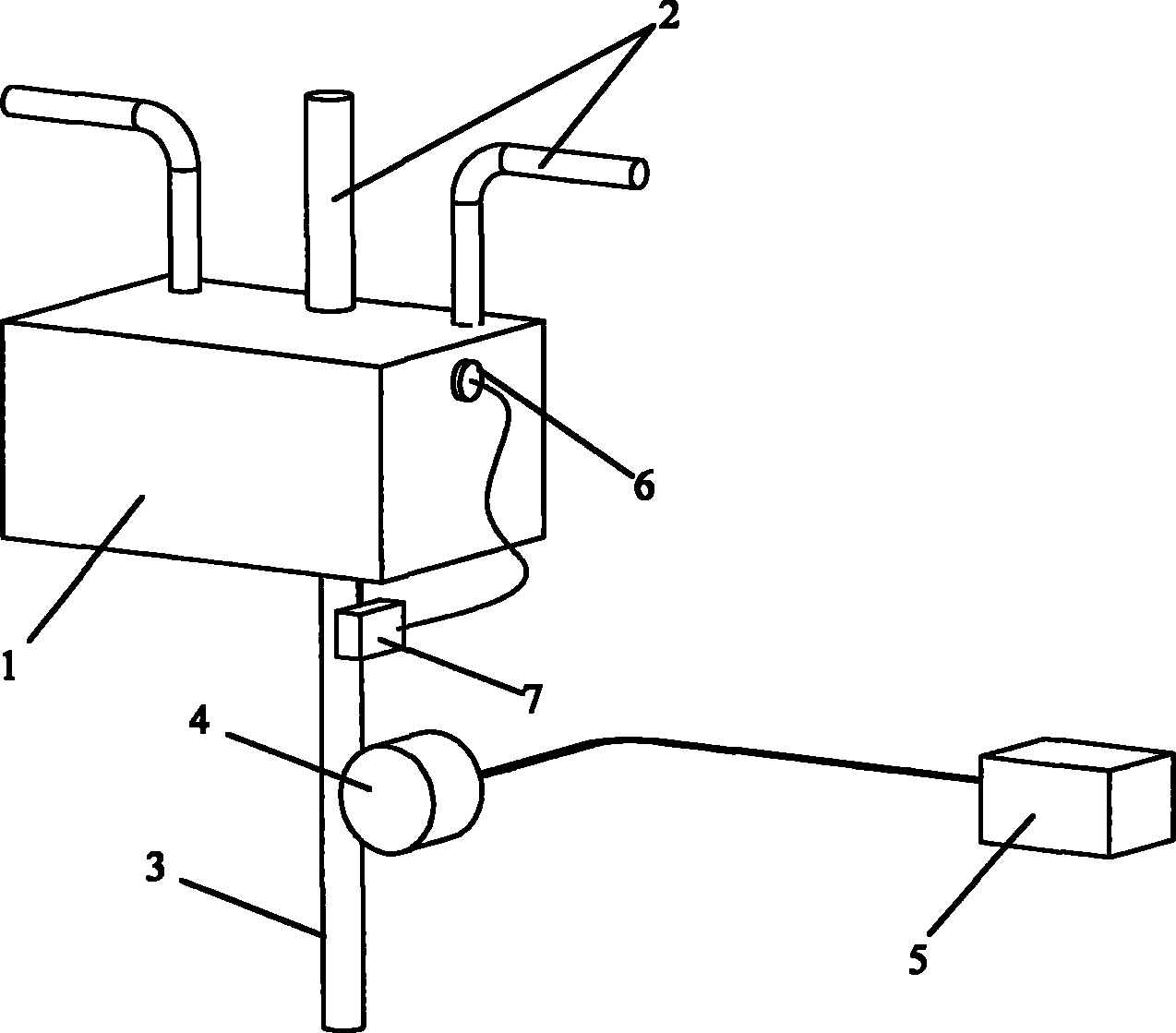

为解决上述问题，本实用新型的一种生活用水污水发电装置，包括蓄水 箱，蓄水箱的顶端设置有多个插入到蓄水箱内的进水管，所述蓄水箱底部设 置有一个出水管，该出水管竖直设置，在该出水管上，安装有发电机，所述 发电机的水轮机安装在出水管内部，并能够被出水管内的水流所带动旋转; 所述发电机与蓄电池相连;所述蓄水箱内还设置有液位传感器，该液位传感 器连接至主控芯片，主控芯片与一管道电磁阀相连，该管道电磁阀设置在出 水管上并位于蓄水池与水轮机之间。
本实用新型的一种生活用水污水发电装置，管道电磁阀关闭，通过多个 进水管向蓄水箱内排放污水，当污水达到一定数量时，液位传感器向主控芯 片发送信号，主控芯片控制管道电磁阀打开，蓄水箱中的水瞬间大量流出， 带动水轮机转动，从而使发电机发电。本实用新型结构简单，适合家庭使用， 能够自己提供额外的电能供家庭使用，使一种节能环保的发电装置。
