申请日2013.07.05
公开(公告)日2014.01.29
IPC分类号C02F11/12
摘要
本实用新型涉及 一种电渗透污泥脱水设备，其包括机架、污泥脱水装置、驱动机构、电源、设置在机架上的环形导轨、沿着环形导轨的轨迹能够移动的多个网板小车、由网板小车带动移动的移动网板、能够绕自身轴心线转动且位于环形导轨上方的多个滚筒，移动网板和滚筒均由导电材料制成，且二者分别与电源的阴极和阳极接通;环形导轨的上部为直线轨迹，所述多个滚筒在与环形导轨的直线轨迹的延伸方向一致的方向上并排设置，滚筒与环形导轨的直线轨迹上的多个移动网板相配合对污泥进行挤压。本实用新型不仅能够充分发挥电渗透的效能，提高脱水效果，且可明显提高处理效率和处理质量 。
权利要求书
1. 一种电渗透污泥脱水设备，其包括机架、设置在所述机架上的污泥脱水装置、用于向所述污泥脱水装置提供动力的驱动机构以及电源，其特征在于：所述的污泥脱水装置包括设置在所述机架上的环形导轨、沿着所述环形导轨的轨迹能够移动的多个网板小车、由所述网板小车带动而移动的多个移动网板、绕自身轴心线能够转动地设置在所述机架上且位于所述环形导轨上方的多个滚筒，所述的网板小车包括车架和设置在所述车架底部的车轮，所述的车轮沿着所述的环形导轨的轨迹能够移动地设置在所述环形导轨上，所述的移动网板安装在所述车架的上部，且在所述移动网板的两侧设置有挡板，所述的两侧的挡板之间的距离等于移动网板的长度;所述的移动网板和滚筒均由导电材料制成，且二者分别与所述电源的阴极和阳极接通;所述环形导轨的中心线沿水平方向延伸，且其上部为直线轨迹，所述的多个滚筒在与所述环形导轨的直线轨迹的延伸方向一致的方向上并排设置，所述滚筒与所述环形导轨的直线轨迹上的多个移动网板相配合对污泥进行挤压。
2.根据权利要求1所述的电渗透污泥脱水设备，其特征在于：位于所述环形导轨的所述直线轨迹上的多个移动网板依次拼接构成一个大的移动网板。
3. 根据权利要求1所述的电渗透污泥脱水设备，其特征在于：所述的车架的长宽比大于等于3:1，所述车轮包括分别位于所述车架的长度方向的两侧且相对称设置的两对轮子，所述的环形导轨为平行设置的两条，所述车轮的两对轮子分别设置在所述两条环形导轨上。
4. 根据权利要求1所述的电渗透污泥脱水设备，其特征在于：在所述环形导轨的直线轨迹上，网板小车一辆贴着一辆设置。
5. 根据权利要求1所述的电渗透污泥脱水设备，其特征在于：所述的驱动机构包括电机、由所述电机驱动转动的链轮、由所述链轮驱动转动的链条，所述链条与所述多个网板小车的车架相连接。
6. 根据权利要求1所述的电渗透污泥脱水设备，其特征在于：所述的移动网板为条状缝隙的栅板或多孔状网板。
7. 根据权利要求1所述的电渗透污泥脱水设备，其特征在于：所述的电渗透污泥脱水设备还包括位于所述环形导轨的侧上方的进料斗。
8.根据权利要求7所述的电渗透污泥脱水设备，其特征在于：所述并排设置的多个滚筒与环形导轨之间的距离依次递减，其中，最靠近进料斗的滚筒与环形导轨之间的距离最大，最远离进料斗的滚筒与环形导轨之间的距离最小。
9. 根据权利要求1所述的电渗透污泥脱水设备，其特征在于：所述多个滚筒等间距排布。
10. 根据权利要求1所述的电渗透污泥脱水设备，其特征在于：所述的挡板由绝缘材料制成。
说明书
电渗透污泥脱水设备
技术领域
本实用新型涉及一种污泥脱水设备，具有涉及一种电渗透污泥脱水设备。
背景技术
随着社会经济的发展与城市化进程的加快，城镇污水处理厂及伴随产生的污泥数量快速增加。根据有关材料，2010年我国污水处理厂产生的污泥达到3亿吨。由于污泥含有大量的细胞水，目前，几乎所有的污水处理厂现有的设备与技术只能将污泥的含水率降低到80%左右，如要达到焚烧的要求-污泥的含水率低于50%要花费很高的成本，因此我国几乎所有污水处理厂往往只能将污泥以填埋和堆放为主，从而引发了严重的环境污染问题。利用电渗透脱水的原理对污泥进行处理，从实验数据看是完成可以将污泥的含水率降低到小于40%的。近几年，各种电渗透脱水设备运应而生，有电渗透带式脱水机，有转鼓式电渗透脱水机等，然而，受到脱水设备结构的限制，使得采用电渗透脱水来处理污泥，或因成本过高，或因处理后达不到焚烧要求，或因产能过低，而仍然未被市场广泛接受。纵观已有的污泥脱水机，基本上都在两电极之间设置网带，没有能充分发挥电渗透的效果，例如中国发明专利公开CN 102653488A所公开的电渗透带式压榨污泥脱水装备，不仅装备结构复杂，且仅能使压榨后的污泥饼含水量小于60%。此外，现有的脱水设备，在通入污泥进行处理时，为了防止污泥未经脱水就被挤出，通常是网带中间的污泥厚，网带两边的污泥量非常少，甚至没有，导致污泥的处理效率低下以及污泥处理质量不好。因此，设计一种结构合理，充分发挥电渗透的效能，处理效率高，处理质量好，满足市场需要的设备势在必行。
发明内容
本实用新型所要解决的技术问题是克服现有技术的不足，提供一种结构简单，能够充分发挥电渗透效能，具有优异的脱水效果，处理效率高，处理质量好的电渗透污泥脱水设备。
为解决以上技术问题，本实用新型采取如下技术方案：

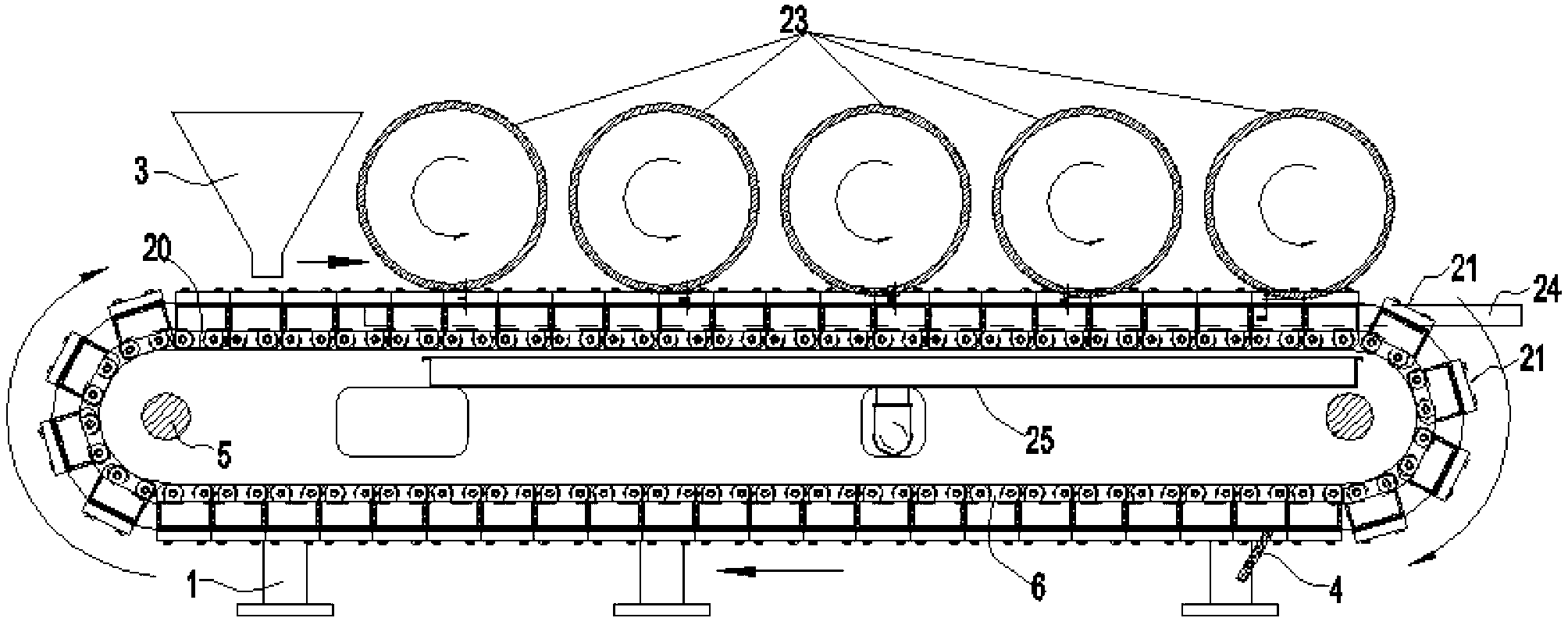

一种电渗透污泥脱水设备，其包括机架、设置在机架上的污泥脱水装置、用于向污泥脱水装置提供动力的驱动机构以及电源，特别是，污泥脱水装置包括设置在机架上的环形导轨，沿着环形导轨的轨迹能够移动的多个网板小车、由网板小车带动而移动的多个移动网板、绕自身轴心线能够转动地设置在机架上且位于环形导轨上方的多个滚筒，所述网板小车包括车架和设置在车架底部的车轮，车轮沿着环形导轨的轨迹能够移动地设置在环形导轨上，移动网板安装在车架的上部，且在移动网板的两侧设置有挡板，所述两侧的挡板之间的距离等于移动网板的长度;移动网板和滚筒均由导电材料制成，且二者分别与电源的阴极和阳极接通;环形导轨的中心线沿水平方向延伸，且其上部为直线轨迹，所述多个滚筒在与环形导轨的直线轨迹的延伸方向一致的方向上并排设置，滚筒与环形导轨的直线轨迹上的多个移动网板相配合对污泥进行挤压。
优选地，位于环形导轨的直线轨迹上的多个移动网板依次拼接构成一个大的移动网板。
根据本实用新型的一个具体和优选方面：车架的长宽比大于等于3:1，车轮包括分别位于车架的长度方向的两侧且相对称设置的两对轮子，环形导轨为平行设置的两条，车轮的两对轮子分别设置在两条环形导轨上。优选地，在环形导轨的直线轨迹上，网板小车一辆贴着一辆设置。
根据本实用新型，所述的驱动机构可以采取常规的驱动机构，没有特别限制。根据本实用新型的一个具体方面：驱动机构包括电机、由电机驱动转动的链轮、由链轮驱动转动的链条，链条与多个网板小车的车架相连接。开启电机，则链条拖动网板小车沿着环形导轨的轨迹运动。
根据本实用新型，所述的移动网板可以为条状缝隙的栅板或多孔状网板，没有特别限制。
根据本实用新型的一个具体方面，在环形导轨上安装有长条形的导电板，移动网板在移动过程中通过弹性接头、导电板与电源的阴极接通。
进一步地，所述的电渗透污泥脱水设备还包括位于所述环形导轨的侧上方的进料斗。优选地，多个滚筒与环形导轨之间的距离依次递减，其中，最靠近进料斗的滚筒与环形导轨之间的距离最大，最远离进料斗的滚筒与环形导轨之间的距离最小。
优选地，所述多个滚筒等间距排布。
优选地，所述挡板由绝缘材料制成。
优选地，所述的脱水设备还包括位于移动网板下方的污水盘。
由于以上技术方案的实施，本实用新型与现有技术相比具有如下优点：
本实用新型的电渗透污泥脱水设备，直接利用转动的滚筒与移动的移动网带对污泥进行挤压，且滚筒与移动网板都接通电源，在电泳的作用下，污泥的水分被挤出，采取该结构，能够充分发挥电渗透的效能，可以将压榨后的污泥饼含水量降低至50%甚至是40%以下;通过在移动网板的两侧设置挡板，使得在进行污泥脱水处理时，可以保持整个移动网板上污泥的厚度一致，提高了污泥的处理效率和处理质量。此外，本实用新型的结构简单。
