申请日2000.05.18
公开(公告)日2001.04.04
IPC分类号C02F1/44
摘要
本实用新型涉及一种含泥污水回收装置,主要由风机、污泥浓缩池、膜组件、药箱和储泥罐及若干阀、水泵、止回阀、流量计组成,该装置中的膜组件放在污泥浓缩池中,污泥中的水透过膜组件由阀、出水泵、止回阀及管路流出净水,污泥由污泥泵、止回阀、管路等流向储泥罐中,风机产生低压空气经阀和管路及膜组件下部对膜组件进行吹扫。本实用新型结构合理,工作稳定,不受原水浊度影响。
摘要附图
权利要求书
1、一种含泥污水回收装置，其特征在于：主要由风机、污泥浓缩池、 膜组件、药箱和储泥罐及若干个阀、水泵、流量计组成，其中风机[1]和 阀[2]通过管路相连，阀[2]另一端又通过管路和膜组件[3]相连，膜组件 [3]放在污泥浓缩池[8]中，阀[4]一端经管路接含泥污水，另一端接进水 泵[5]，进水泵[5]又和止回阀[6]相连，止回阀[6]另一端又和阀[7]相连， 阀[7]经管路和污泥浓缩池[8]相连，污泥浓缩池[8]底部经管路接有污泥 泵[9]，污泥泵[9]又接止回阀[10]，止回阀[10]另一端接阀[11]，阀[11] 另一端接流量计[12]，流量计[12]另一端接阀[13]，阀[13]另一端接储 泥罐[14]，药箱[15]经管路和阀[16]相接，阀[16]一路经管路和膜组件[3] 相连，膜组件[3]经阀[17]与出水泵[18]连接，出水泵[18]另一端接止回 阀[19]，止回阀[19]另一端接阀[20]，阀[20]接出水管路。
说明书
一种含泥污水回收装置
本实用新型涉及一种含泥污水回收装置。
在现有含泥污水回收技术中，主要采用沉淀的技术。
本实用新型的目的针对现有技术存在的不足，提出一种含泥污水回 收装置。

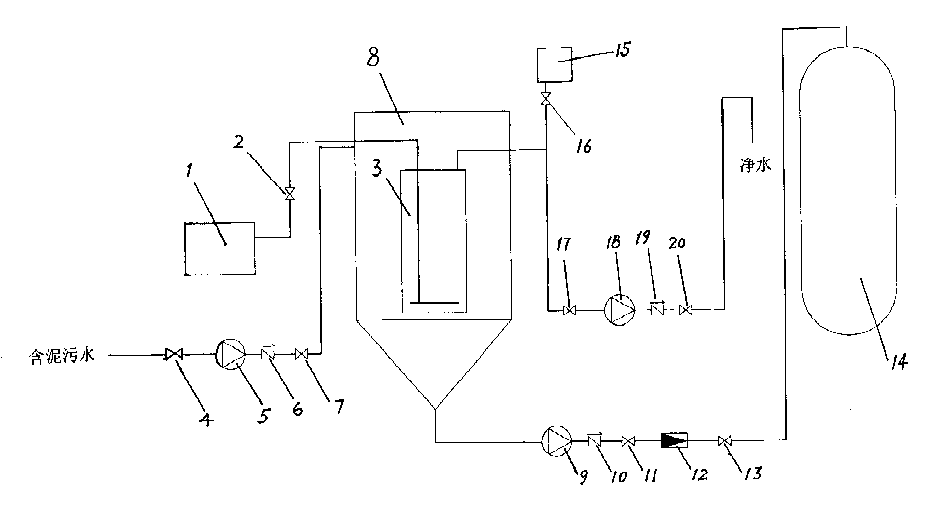

本实用新型的目的是这样实现的：由风机、污泥浓缩池、膜组件、 药箱和储泥罐及若干个阀、水泵、流量计组成，其中风机1和阀2通过 管路相连，阀2另一端又通过管路和膜组件3相连，膜组件3放在污泥 浓缩池8中，阀4一端经管路接含泥污水，另一端接进水泵5，进水泵5 又和止回阀6相连，止回阀6另一端又和阀7相连，阀7经管路和污泥 浓缩池8相连，污泥浓缩池8底部经管路接有污泥泵9，污泥泵9又接 止回阀10，止回阀10另一端接阀11，阀11另一端接流量计12，流量 计12另一端接阀13，阀13另一端接储泥罐14，药箱15经管路和阀16 相接，阀16一路经管路和膜组件3相连，膜组件3经阀17与出水泵18 连接，出水泵18另一端接止回阀19，止回阀19另一端接阀20，阀20 接出水管路，污泥中的水透过膜组件3由阀17、出水泵18、止回阀19、 阀20流出净水，污泥由污泥泵9、止回阀10、泵11、流量计12及泵13 流向储泥罐14中，风机1产生低压空气，经管路和阀2、膜组件3下部 对膜组件3进行吹扫，以防止膜组件3结污。
本实用新型结构合理，适合城镇水处理厂的滤池、沉淀池排放的污 水回收，该装置的应用可使水处理厂的自耗水降至1%。
