申请日2017.11.30
公开(公告)日2018.03.27
IPC分类号C02F3/12; C02F11/12
摘要
本发明提供了一种带污泥脱水机的MBR污水处理系统，包括：曝气管路，其设置于好氧池内，在曝气管路上安装有用于开闭排渣孔的排渣阀;排渣阀包括：驱动机构、驱动杆、助转杆、安装管、开闭片以及限转机构，盖体上固定有向外背离安装管反向延伸的中心轴，在中心轴外套置有能围绕中心轴转动的开闭片，在开闭片与中心轴之间安装有限制开闭片与中心轴脱离的限位环，在开闭片上开设有与第一导气孔数量相等的第二导气孔;限转机构包括：内齿环、卡舍、滚轮、第一弹簧、第二弹簧、圆锥头、移动杆以及安装块。该带污泥脱水机的MBR污水处理系统解决了现有技术中因曝气管路中有杂质进入无法排除而导致曝气管路堵塞的问题。
权利要求书
1.一种带污泥脱水机的MBR 污水处理系统，其特征在于，包括：
曝气管路，其设置于好氧池内，曝气管路上设置有用于连通供氧设备的进气端，在曝气管路上开设有若干向好氧池内曝气的供氧孔以及一排渣孔，排渣孔直径为每一供氧孔直径的30倍，在曝气管路上安装有用于开闭排渣孔的排渣阀;
排渣阀包括：驱动机构、驱动杆、助转杆、安装管、开闭片以及限转机构，安装管安装在曝气管路上且环绕在排渣孔外，安装管远离曝气管路由一盖体封闭，盖体为圆盘结构，盖体上开设有至少第一导气孔，所有第一导气孔圆心均在以盖体为圆心的圆周上，盖体上固定有向外背离安装管反向延伸的中心轴，在中心轴外套置有能围绕中心轴转动的开闭片，在开闭片与中心轴之间安装有限制开闭片与中心轴脱离的限位环，在开闭片上开设有与第一导气孔数量相等的第二导气孔，第一导气孔直径和第二导气孔直径均为每一供氧孔直径的3倍;在好氧池内壁上安装有一位于开闭片旁的驱动杆，驱动杆的轴线与中心轴的轴线在一条直线上，在好氧池内壁的导向下驱动杆能在与中心轴平行的方向运动且驱动杆也能相对好氧池内壁转动，驱动杆靠近开闭片的端部固定至助转杆一端，开闭片靠近驱动杆的面凹陷形成一供助转杆另一端插入的带动孔，助转杆为长方体结构，带动孔为与助转杆形状相匹配的长方体结构，以使助转杆插入至带动孔内后能带动开闭片旋转，驱动杆位于好氧池内壁内的端部与驱动机构连接，以驱动驱动杆旋转和将助转杆伸入带动孔内;限转机构包括：内齿环、卡舍、滚轮、第一弹簧、第二弹簧、圆锥头、移动杆以及安装块，开闭片与中心轴接触的面凹陷形成一环形卡槽，环形卡槽环绕在中心轴外，内齿环安装在环形卡槽内，在中心轴内开设有第一空腔，移动杆一端伸入至第一空腔内，移动杆与中心轴平行，移动杆另一端向助转杆延伸，移动杆穿过一第一弹簧，第一弹簧一端与移动杆固定，第一弹簧另一端与中心轴固定，移动杆位于第一空腔内的端部固定至一圆锥头的小端，圆锥头为圆锥体结构，圆锥头大端向背离助转杆的方向延伸，与圆锥头相切有滚轮，滚轮安装在一卡舍一端，卡舍另一端能伸出中心轴且能伸入至环形卡槽内将内齿环卡住，卡舍在中心轴的导向下能在与中心轴平行的方向运动，卡舍穿过有第二弹簧，第二弹簧一端与卡舍固定，第二弹簧另一端与第一空腔内壁固定;当助转杆插入至带动孔内时，第一弹簧被压缩，强制圆锥头小端与滚轮相切且卡舍缩入至中心轴内;当助转杆脱离带动孔内时，在第一弹簧的作用下，保持圆锥头大端与滚轮相切且卡舍卡柱内齿环。
2.根据权利要求1所述的带污泥脱水机的MBR污水处理系统，其特征在于，驱动机构包括：
带动杆，在好氧池内壁上开设有第二空腔，驱动杆背离助转杆的端部伸入至第二空腔内，驱动杆位于第二空腔内的端部供带动杆穿入，带动杆为长方体结构，以使得带动杆的旋转能带动带动杆，驱动杆能在带动杆导向下在与中心轴平行方向上运动且驱动杆与带动杆不脱离;
第一皮带轮，带动杆远离驱动杆的端部固定至第一皮带轮的中心，第一皮带轮能转动地安装于第一空腔内;
第二皮带轮，其能转动地安装于好氧池顶壁上，第二皮带轮通过皮带与第一皮带轮连接;
驱动电机，其安装于好氧池顶壁上，驱动电机的转轴与第二皮带轮的中心固定;以及
气缸，其安装于好氧池壁内，气缸的活塞杆与驱动杆固定，气缸的活塞杆穿过第一皮带轮以及带动杆且不与第一皮带轮和带动杆接触，气缸能将驱动杆的助转杆伸入至带动孔内，也能使得助转杆从带动孔内拔出。
3.根据权利要求1或2所述的带污泥脱水机的MBR污水处理系统，其特征在于，还包括：脱泥池、泥浆输送设备以及污泥脱水机，泥浆输送设备包括泥浆泵，泥浆泵输入端与脱泥池底部连通，泥浆泵输出端连通至污泥脱水机，污泥脱水机用于将污泥中水脱出。
4.根据权利要求3所述的带污泥脱水机的MBR污水处理系统，其特征在于，污泥脱水机包括：
污泥脱水筒，其内开设有脱泥腔，泥浆泵的输出端与脱泥腔连通，在脱泥腔内安装有脱水压缩装置，以压缩污泥将其中水挤出，脱泥腔底面上安装有过滤网，过滤网仅能供水通过，污泥脱水筒上开设有出水孔，脱泥腔内水仅能过滤网穿过后进入至出水孔内;
水平筒体，其环绕在污泥脱水筒外壁外，以在水平筒体与污泥脱水筒之间形成一第一缓存腔，在水平筒体开设有放水孔，水平筒体上安装有用于开闭放水孔的放水阀;
水箱，水平筒体安装于水箱顶部;
隔板，其固定在水箱内壁上，以将水箱内腔分隔为第二缓存腔以及清液腔，放水孔位于第二缓存腔的正上方，放水阀打开放水孔后第一缓存腔内水仅能流入至第二缓存腔内;
阻挡组件，其包括U形安装座、旋转筒、旋转板、中心柱、卷簧、旋转杆、滑动杆、滑轨以及浮球，在第二缓存腔内壁上安装有滑轨，滑轨上安装有能滑动的滑动杆，在滑轨的导向下滑动杆在竖直方向上运动，滑轨位于第二缓存腔的远离隔板的内壁上，滑动杆上安装有能在水面上漂浮的浮球，滑动杆远离滑轨的端部铰接至旋转杆一端，旋转杆另一端铰接至旋转板的中部，旋转板底端供一旋转筒穿过，在隔板上固定有开口朝上的U形安装座的安装槽内，旋转板置于U形安装座内，且旋转板与U形安装座之间不能供水穿过，旋转筒两端均插入至U形安装座内，U形安装座内立有一中心柱，中心柱与旋转筒的中心线在一条直线上，中心柱位于旋转筒内，中心柱固定卷簧内端，卷簧外端固定至旋转筒内壁上;旋转板底端突出有一凸起;其中，当水漫过浮球一半时，能克服卷簧的弹力浮球通过滑动杆和旋转杆带动旋转板向上旋转，且此时凸起远离安装槽底面;当水未漫过浮球一半时，在卷簧的作用下能保持凸起与安装槽底面紧贴，且凸起与安装槽底面紧贴后转动板和凸起与U形安装座之间无水通过。
5.根据权利要求4所述的带污泥脱水机的MBR污水处理系统，其特征在于，放水阀包括：
阀片，在水平筒体上开设有将第一缓存腔和外界连通的滑动孔，阀片设置于第一缓存腔内，以开闭放水孔，阀片能滑动地安装于第一缓存腔内壁上;
滑动块，其一端与阀片固定，其另一端穿过滑动孔;
第一密封块，在水平筒体上开设有与滑动孔连通的第一滑孔以及第二滑孔，第一密封块一端与滑动块靠近放水孔的侧面固定，第一密封块另一端伸入至第一滑孔，第一密封块能在第一滑孔内壁导向下滑动;
第二密封块，其一端与滑动块远离放水孔的侧面固定，第二密封块另一端与伸入至第二滑孔内，第二密封块能在第二滑孔内壁导向下滑动，滑动块、第一密封块以及第二密封块能阻挡水从滑动孔内流出;以及
卡紧机构，其包括：按动杆、第一固定块、第三弹簧、拉绳、导向轮组、第二固定块、卡销以及第四弹簧，在第二滑孔内壁上开设有第一卡孔和第二卡孔，按动杆穿过滑动块，按动杆一端伸入第一滑动腔内且与第一固定块固定，按动杆另一端伸出水平筒体外，按动杆穿过第三弹簧，第三弹簧一端与滑动块固定，第三弹簧另一端与第一固定块固定;在第二密封块内开设有一移动腔，在第二密封块上安装有能在第二密封块的导向下移动的卡销，卡销一端位于移动腔内且与第二固定块固定，卡销另一端能伸入至第一卡孔或第二卡孔内，卡销穿过有位于移动腔内的第四弹簧，第四弹簧一端与移动腔内壁固定，第四弹簧另一端与第二固定块固定;拉绳一端与第二固定块固定，拉绳另一端与按动杆固定，拉绳处于绷紧状态，拉绳中部通过安装于滑动块和第二密封块上的导向轮组导向;在第三弹簧和第四弹簧的作用下，能保持按动杆冒出滑动块且卡销插入至第一卡孔或第二卡孔内，且当卡销插入至第一卡孔内时阀片关闭放水孔，当卡销插入至第二卡孔内时阀片打开放水孔;挤压按动杆，能使得卡销脱离第一卡孔和第二卡孔。
说明书
带污泥脱水机的MBR污水处理系统
技术领域
本发明涉及污水处理用设备，具体涉及一种带污泥脱水机的MBR污水处理系统。
背景技术
中国专利公开了一种申请号为201310255710.4的高活性生物床污水处理集约化系统 及污水处理方法，所述污水处理集约化系统包括串联连通的格栅井、初步沉淀池、污泥酸 化池、多级脱泥池好氧池单元、MBR膜生物反应池、消毒池;每个脱泥池内均设置有填料， 每个好氧池下部均设有曝气器单元，所述MBR膜生物反应池下部设有曝气器单元，各曝气器单元通过管道与鼓风机相连;所述MBR膜生物反应池内设有MBR膜组件。本发明不 仅不会引起活性污泥法中的那种污泥膨胀，反而使出水水质变好。该高活性生物床污水处 理集约化系统及污水处理方法虽然提高了对污水进行的处理效果，但是该高活性生物床污 水处理集约化系统及污水处理方法存在的缺点为：
曝气器单元中的曝气管路仍然有进水等杂质的风险，但是该曝气器单元仅是采用一般 的曝气管路，会出现杂质在曝气管路中累积的问题，导致曝气管路堵塞，进而影响水的处 理效果。
发明内容
本发明提供一种带污泥脱水机的MBR污水处理系统，解决了现有技术中因曝气管路 中有杂质进入无法排除而导致曝气管路堵塞的问题。
为实现上述目的，本发明采用了如下的技术方案：
一种带污泥脱水机的MBR污水处理系统，包括：
曝气管路，其设置于好氧池内，曝气管路上设置有用于连通供氧设备的进气端，在曝 气管路上开设有若干向好氧池内曝气的供氧孔以及一排渣孔，排渣孔直径为每一供氧孔直 径的30倍，在曝气管路上安装有用于开闭排渣孔的排渣阀;
排渣阀包括：驱动机构、驱动杆、助转杆、安装管、开闭片以及限转机构，安装管安装在曝气管路上且环绕在排渣孔外，安装管远离曝气管路由一盖体封闭，盖体为圆盘结构，盖体上开设有至少第一导气孔，所有第一导气孔圆心均在以盖体为圆心的圆周上，盖体上固定有向外背离安装管反向延伸的中心轴，在中心轴外套置有能围绕中心轴转动的开闭片，在开闭片与中心轴之间安装有限制开闭片与中心轴脱离的限位环，在开闭片上开设有与第一导气孔数量相等的第二导气孔，第一导气孔直径和第二导气孔直径均为每一供氧孔直径的3倍;在好氧池内壁上安装有一位于开闭片旁的驱动杆，驱动杆的轴线与中心轴的轴线在一条直线上，在好氧池内壁的导向下驱动杆能在与中心轴平行的方向运动且驱动杆也能相对好氧池内壁转动，驱动杆靠近开闭片的端部固定至助转杆一端，开闭片靠近驱动杆的面凹陷形成一供助转杆另一端插入的带动孔，助转杆为长方体结构，带动孔为与助转杆形状相匹配的长方体结构，以使助转杆插入至带动孔内后能带动开闭片旋转，驱动杆位于好氧池内壁内的端部与驱动机构连接，以驱动驱动杆旋转和将助转杆伸入带动孔内;限转机构包括：内齿环、卡舍、滚轮、第一弹簧、第二弹簧、圆锥头、移动杆以及安装块， 开闭片与中心轴接触的面凹陷形成一环形卡槽，环形卡槽环绕在中心轴外，内齿环安装在 环形卡槽内，在中心轴内开设有第一空腔，移动杆一端伸入至第一空腔内，移动杆与中心 轴平行，移动杆另一端向助转杆延伸，移动杆穿过一第一弹簧，第一弹簧一端与移动杆固 定，第一弹簧另一端与中心轴固定，移动杆位于第一空腔内的端部固定至一圆锥头的小端， 圆锥头为圆锥体结构，圆锥头大端向背离助转杆的方向延伸，与圆锥头相切有滚轮，滚轮 安装在一卡舍一端，卡舍另一端能伸出中心轴且能伸入至环形卡槽内将内齿环卡住，卡舍 在中心轴的导向下能在与中心轴平行的方向运动，卡舍穿过有第二弹簧，第二弹簧一端与 卡舍固定，第二弹簧另一端与第一空腔内壁固定;当助转杆插入至带动孔内时，第一弹簧 被压缩，强制圆锥头小端与滚轮相切且卡舍缩入至中心轴内;当助转杆脱离带动孔内时， 在第一弹簧的作用下，保持圆锥头大端与滚轮相切且卡舍卡柱内齿环。
优选的是，驱动机构包括：
带动杆，在好氧池内壁上开设有第二空腔，驱动杆背离助转杆的端部伸入至第二空腔 内，驱动杆位于第二空腔内的端部供带动杆穿入，带动杆为长方体结构，以使得带动杆的 旋转能带动带动杆，驱动杆能在带动杆导向下在与中心轴平行方向上运动且驱动杆与带动 杆不脱离;
第一皮带轮，带动杆远离驱动杆的端部固定至第一皮带轮的中心，第一皮带轮能转动 地安装于第一空腔内;
第二皮带轮，其能转动地安装于好氧池顶壁上，第二皮带轮通过皮带与第一皮带轮连 接;
驱动电机，其安装于好氧池顶壁上，驱动电机的转轴与第二皮带轮的中心固定;以及
气缸，其安装于好氧池壁内，气缸的活塞杆与驱动杆固定，气缸的活塞杆穿过第一皮 带轮以及带动杆且不与第一皮带轮和带动杆接触，气缸能将驱动杆的助转杆伸入至带动孔 内，也能使得助转杆从带动孔内拔出。

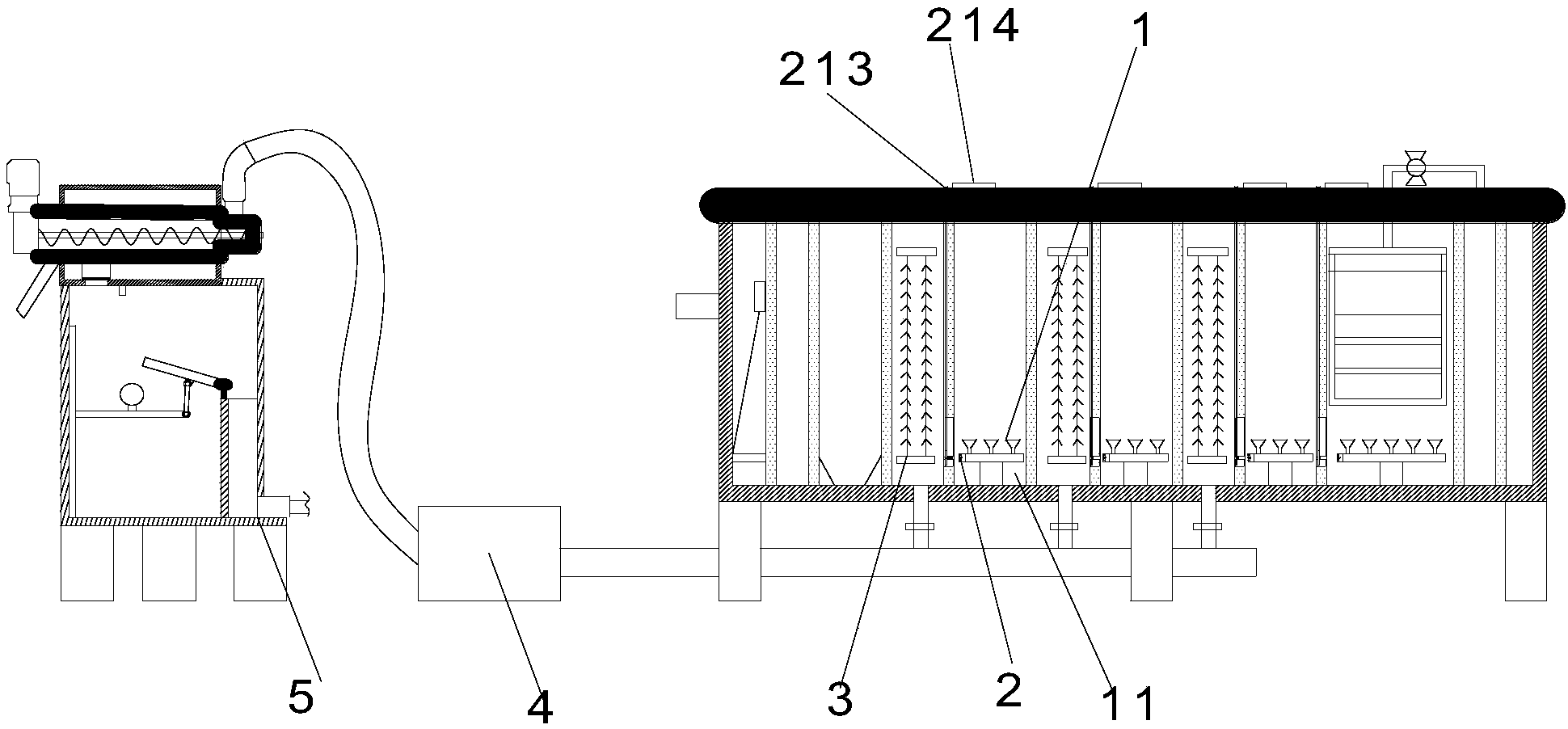

优选的是，还包括：脱泥池、泥浆输送设备以及污泥脱水机，泥浆输送设备包括泥浆 泵，泥浆泵输入端与脱泥池底部连通，泥浆泵输出端连通至污泥脱水机，污泥脱水机用于 将污泥中水脱出。
优选的是，污泥脱水机包括：
污泥脱水筒，其内开设有脱泥腔，泥浆泵的输出端与脱泥腔连通，在脱泥腔内安装有 脱水压缩装置，以压缩污泥将其中水挤出，脱泥腔底面上安装有过滤网，过滤网仅能供水 通过，污泥脱水筒上开设有出水孔，脱泥腔内水仅能过滤网穿过后进入至出水孔内;
水平筒体，其环绕在污泥脱水筒外壁外，以在水平筒体与污泥脱水筒之间形成一第一 缓存腔，在水平筒体开设有放水孔，水平筒体上安装有用于开闭放水孔的放水阀;
水箱，水平筒体安装于水箱顶部;
隔板，其固定在水箱内壁上，以将水箱内腔分隔为第二缓存腔以及清液腔，放水孔位 于第二缓存腔的正上方，放水阀打开放水孔后第一缓存腔内水仅能流入至第二缓存腔内;
阻挡组件，其包括U形安装座、旋转筒、旋转板、中心柱、卷簧、旋转杆、滑动杆、 滑轨以及浮球，在第二缓存腔内壁上安装有滑轨，滑轨上安装有能滑动的滑动杆，在滑轨 的导向下滑动杆在竖直方向上运动，滑轨位于第二缓存腔的远离隔板的内壁上，滑动杆上 安装有能在水面上漂浮的浮球，滑动杆远离滑轨的端部铰接至旋转杆一端，旋转杆另一端 铰接至旋转板的中部，旋转板底端供一旋转筒穿过，在隔板上固定有开口朝上的U形安装 座的安装槽内，旋转板置于U形安装座内，且旋转板与U形安装座之间不能供水穿过，旋 转筒两端均插入至U形安装座内，U形安装座内立有一中心柱，中心柱与旋转筒的中心线 在一条直线上，中心柱位于旋转筒内，中心柱固定卷簧内端，卷簧外端固定至旋转筒内壁 上;旋转板底端突出有一凸起;其中，当水漫过浮球一半时，能克服卷簧的弹力浮球通过 滑动杆和旋转杆带动旋转板向上旋转，且此时凸起远离安装槽底面;当水未漫过浮球一半 时，在卷簧的作用下能保持凸起与安装槽底面紧贴，且凸起与安装槽底面紧贴后转动板和 凸起与U形安装座之间无水通过。
优选的是，放水阀包括：
阀片，在水平筒体上开设有将第一缓存腔和外界连通的滑动孔，阀片设置于第一缓存 腔内，以开闭放水孔，阀片能滑动地安装于第一缓存腔内壁上;
滑动块，其一端与阀片固定，其另一端穿过滑动孔;
第一密封块，在水平筒体上开设有与滑动孔连通的第一滑孔以及第二滑孔，第一密封 块一端与滑动块靠近放水孔的侧面固定，第一密封块另一端伸入至第一滑孔，第一密封块 能在第一滑孔内壁导向下滑动;
第二密封块，其一端与滑动块远离放水孔的侧面固定，第二密封块另一端与伸入至第 二滑孔内，第二密封块能在第二滑孔内壁导向下滑动，滑动块、第一密封块以及第二密封 块能阻挡水从滑动孔内流出;以及
卡紧机构，其包括：按动杆、第一固定块、第三弹簧、拉绳、导向轮组、第二固定块、卡销以及第四弹簧，在第二滑孔内壁上开设有第一卡孔和第二卡孔，按动杆穿过滑动块，按动杆一端伸入第一滑动腔内且与第一固定块固定，按动杆另一端伸出水平筒体外，按动杆穿过第三弹簧，第三弹簧一端与滑动块固定，第三弹簧另一端与第一固定块固定;在第二密封块内开设有一移动腔，在第二密封块上安装有能在第二密封块的导向下移动的卡销，卡销一端位于移动腔内且与第二固定块固定，卡销另一端能伸入至第一卡孔或第二卡孔内，卡销穿过有位于移动腔内的第四弹簧，第四弹簧一端与移动腔内壁固定，第四弹簧另一端与第二固定块固定;拉绳一端与第二固定块固定，拉绳另一端与按动杆固定，拉绳处于绷紧状态，拉绳中部通过安装于滑动块和第二密封块上的导向轮组导向;在第三弹簧和第四弹簧的作用下，能保持按动杆冒出滑动块且卡销插入至第一卡孔或第二卡孔内，且当卡销插入至第一卡孔内时阀片关闭放水孔，当卡销插入至第二卡孔内时阀片打开放水孔;挤压按动杆，能使得卡销脱离第一卡孔和第二卡孔。
相比于现有技术，本发明具有如下有益效果：
1)通过设置排渣孔和排渣阀，由于第一导气孔直径和第二导气孔直径均为每一供氧 孔直径的3倍，使得全部气流流向第一导气孔和第二导气孔(第一导气孔与第二导气孔对 准时排渣孔打开，第一导气孔与第二导气孔非对准时排渣孔闭合)，进而将曝气管路中杂 质吹出;解决了现有技术中因曝气管路中有杂质进入无法排除而导致曝气管路堵塞的问 题，延长了曝气管路的使用寿命;
2)通过设置排渣阀，实现了驱动机构全部设置非好氧池内，避免污水侵蚀驱动机构， 由于驱动机构的成本高，因此大大减少了使用成本，且通过设置限转机构，实现了驱动机 构脱落后能够稳定在打开状态或关闭状态，避免开闭片随意开闭。
本发明的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本发明 的研究和实践而为本领域的技术人员所理解。
