申请日2000.08.25
公开(公告)日2001.09.05
IPC分类号C02F1/52; C02F1/48
摘要
污水污泥高速同步处理机。本实用新型属于污水及其污泥高速同步处理装置。本机的絮凝箱上部装有中空的带通孔的转动轴,转动轴上装有磁环组,在磁环表面设置了刮泥板,转动轴的空腔内装有上半部敞开的清水管,清水管的一端作为出水口延伸出絮凝箱,污水入口在絮凝箱底部并连接污水泵,污水泵入口有歧管接至加药箱。本装置是对ZL98211538的改良,其结构简单、占地面积小,处理量大,速度快,适宜大量对污水及其污泥进行同步处理。

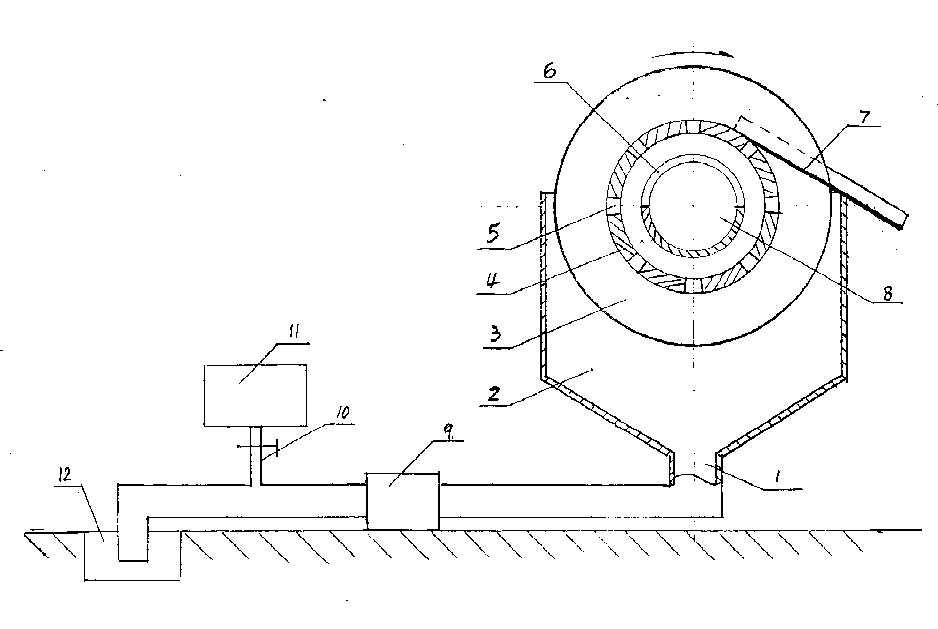

摘要附图
权利要求书
1、一种污水污泥高速同步处理机，其特征是絮凝箱上部装有中空的带通孔 的转动轴，转动轴上装有磁环组，在磁环表面设置了刮泥板，转动轴的空腔内装 有上半部敞开的清水管，清水管的一端作为出水口延伸出絮凝箱，污水入口在絮 凝箱底部并连接污水泵，污水泵入口有歧管接至加药箱。
2、按权利要求1所述的污水污泥高速同步处理机，其特征相邻磁环之间的 距离是6～12cm。
说明书
污水污泥高速同步处理机
本实用新型属于污水及其污泥高速同步处理装置。
现有的污水物化处理法存在着固、液分离速度慢，污泥难处理(需经浓缩、 絮凝、沉降、压滤、压滤污水再处理等多步处理)，因此需要占用很大面积的土 地，这对于土地少的生产企业是难以承受的;此外，其投资较大，运行成本高， 一般中、小厂家也无法承担。专利申请人曾申报了专利ZL98211538，解决了过去 的处理速度慢、设备占地面积大的问题;以此专利为基础申请人又提出了改进方 案00223643.5，使体积进一步减小，并可处理污泥，但由于受传送带宽度限制， 单台处理能力只能达到日处理量100m3，另外，其结构还应进一步简化，才可使 单台设备处理量更大，运行可靠性提高。
本实用新型的目的是提供一种污水及其污泥的高速同步处理装置，其结构简 单，占地面积小，处理速度快，处理成本较低，设计合理，单机日处理能力可达 到2000m3以上。
实现本实用新型目的之技术方案是：絮凝箱上部装有中空的带通孔的转动轴， 转动轴上装有磁环组，在磁环表面设置了刮泥板，转动轴的空腔内装有上半部敞 开的清水管，清水管的一端作为出水口延伸出絮凝箱，污水入口在絮凝箱底部并 连接污水泵，污水泵入口有歧管接至加药箱。
