申请日2000.08.28
公开(公告)日2002.03.13
IPC分类号E03B11/02; E03C1/12
摘要
一种家庭污水二次利用的自动提升装置,由压排气柜、三通球阀、隔气水封、单向阀、蓄水箱和高位蓄水槽所组成,借助气、水的交替流动,在管道的压力下把净化处理后的污水排挤到高位蓄水槽中备用,不使用其他能源,没有泵的噪音,除阀和开关以外,系统中没有机械运动件,因此很少维护和磨损,全部提升过程自动进行,不需人的干预,不消耗人的体力,一次建成多年受用,适合单元楼房居民和老年人及孩子使用。

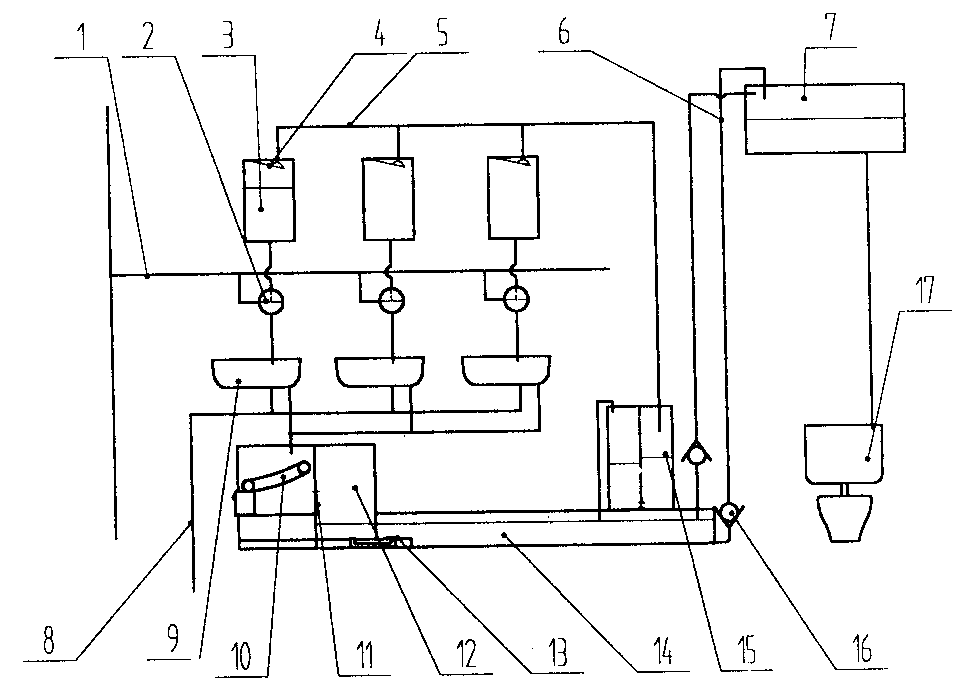

摘要附图
权利要求书
1.一种家庭污水二次利用的自动提升装置，其特征在于使用压排气 柜3、三通球阀2、接水槽9、高位蓄水槽7、隔气水封15、净化消毒 过滤柜和蓄水箱14来组成，压排气柜顶部设有阻止水进入排气管5的 阻水浮力开关，蓄水箱的前后进出水口处，安装有单向阀。
2.按上述权利要求1所述的自动提升装置，其特征在于所使用的三 通球阀具有三个操作位置。
3.按上述权利要求1所述的自动提升装置，其特征在于出水口的接 水槽上具有可任意选择二个排水管路的开关。
4.按上述权利要求1所述的自动提升装置，其特征在于蓄水箱前级 的初级过滤由架在二个滚轴上的回转尼龙网构成。
说明书
家庭污水二次利用的自动提升装置
本发明是一种污水处理装置，特别是涉及家庭污水二次利用时 的自动提升装置。
水资源的危机已渐渐的影响到城市居民的生活，宝贵的饮用水 却又要被用来冲厕、洗地、浇花、擦洗车辆，更加重了供应城市用 水的紧张，一次性用水即弃的做法在水资源逐渐匮乏的情况下显得 十分可惜，但是众多涉及家庭污水二次利用的发明专利都是使用电 泵把经过过滤、漂白、消毒后的再生水送到高位槽或蓄水箱内加以 利用，CN1128241就是这种方式的典型例子，对电的依赖和与水绝 缘的安全问题以及使用维护上的技术要求，使这种装置进入家庭存 在一定难度。不用电泵的实例专利ZL94216419提出的以楼上废水 供给楼下使用的办法，又难于适应一家一户的民情，最上层人家谁 来供应废水，最下层污水又处理后送到何处?都是未解决的实际问 题。
随着近年公民环保意识的增加，出于对水资源匮乏的关心和责 任感，许多家庭已开始使用盆、桶贮存污水后再加以利用，但未加 处理极易腐臭，影响卫生，占地又容易翻洒，对老人和孩子也增加 体力负担，难以得到推广普及，针对目前家庭废水还未能得到实际 利用的现状，本发明人提出一种利用水压自动提升再生污水的方案。
本发明的任务是寻求一种节能又简便提升被处理后再生污水的 可行办法，使单元住户能够选择浴后水、洗菜水、洗衣机排出水经 贮存过滤消毒后加以二次利用，不用电，又不消耗体力，老人和孩 子都可以操作使用。
本发明的任务是这样实现的，在常规多级滤水、蓄水箱的各级 进出口处，都安装上单向阀，污水只能向下一级流动，在放出新水 的龙头上面放上一个压排气柜，该柜是密闭的，欲放出的新水先从 下部进入柜内，造成柜内气压升高，柜内空气经顶上控制阀排出到 污水蓄水箱的末级(此部分污水已经常规办法处理洁净)，当末级 箱内气压也开始升高超过1.2个大气压时，此时在箱底下接出水管， 水便会顺着提升水管上升约二米高度，在此位置流入一个高位槽中 储蓄起来，当有需要时便可以放出来冲厕所、洗拖布擦地……，加 以利用。实际使用时，利用一个三通球形阀门完成循环操作，当打 算从压排气柜内部取用新水时，扳动三通球阀的手柄，三通球阀即 把向压排气柜入水的进水管口关闭，同时又打开了通向柜内的出水 口，柜内水放出，随柜内水面下降，外界空气不断补充到压排气柜 内，当停止放水时，三通球形阀门恢复原位，进水管又会向压排气 柜内充水，再次造成柜内气压升高，把空气送入到再生污水的蓄水 箱末级，蓄水箱内气压上升后开始顶水，重复前述过程，把处理后 的污水逐步顶到高位槽中备用，如此反复并不需要人们管理，实现 了再生污水二次利用的自动化。
