申请日2000.09.29
公开(公告)日2001.09.12
IPC分类号E03B11/04; E03C1/12
摘要
本实用新型涉及一种废水利用装置，它包括一水箱，水箱由箱体和顶盖封闭连接而成，顶盖设有一入水口，入水口上设有一上部活动接头，箱体底部设有下流通道，下流通道上设有下部活动接头，下部活动接头下端还设有自动开闭装置。本实用新型具有自动截流，结构简单、安装简便，使用方便的特点。

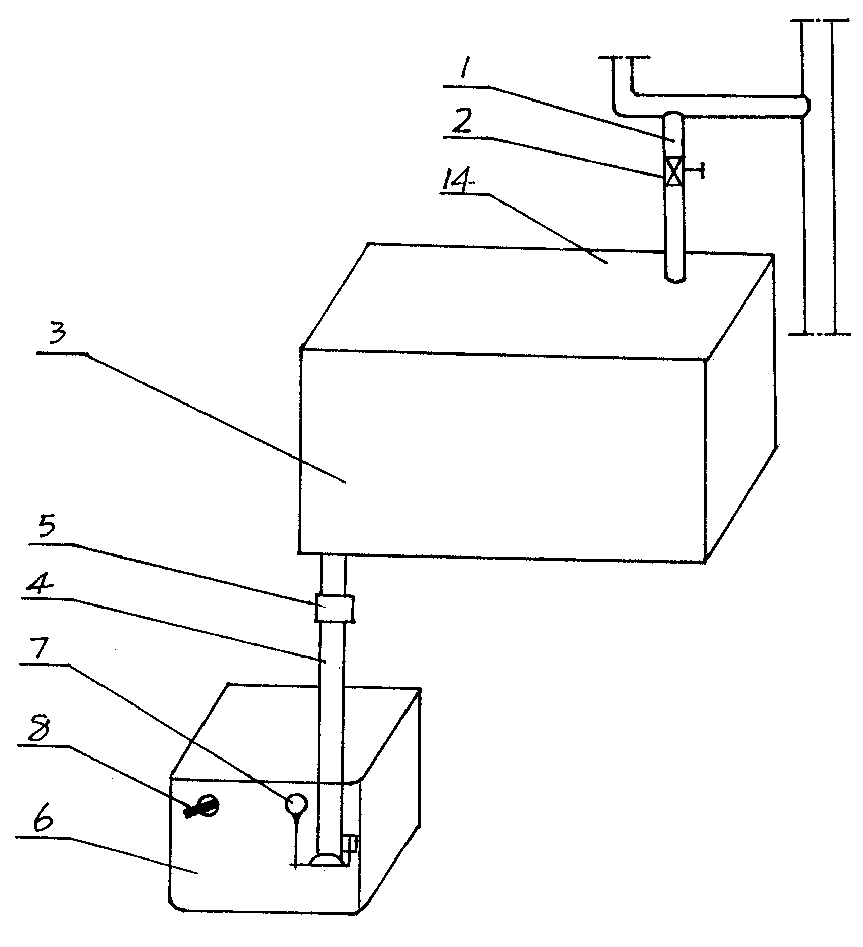

摘要附图
权利要求书
1.一种自动截流废水节水箱，它包括一水箱，其特征在于所述水箱 由箱体和顶盖封闭连接而成，所述顶盖设有一入水口，入水口上设有一上 部活动接头，所述箱体底部设有下流通道，所述下流通道上设有下部活动 接头，下部活动接头下端还设有自动开闭装置。
2.根据权利要求1所述的自动截流废水节水箱，其特征在于所述自 动开闭装置包括一支架，所述支架上设置有一轴，所述轴上固定有轴套， 所述轴套上连有一直角板，直角板远离护套的直角面上设有一半圆橡胶 球，该直角面的边沿设有一浮漂。
3.根据权利要求1或2所述的自动截流废水节水箱，其特征在于所 述水箱为长方体水箱。
4.根据权利要求1或2所述的自动截流废水节水箱，其特征在于所 述半圆橡胶球的直径大于下流通道圆管直径。
5.根据权利要求1或2所述的自动截流废水节水箱，其特征在于所 述水箱采用PVC材料注塑。
说明书
自动截流废水转换节水箱
本实用新型涉及一种废水利用装置，特别是一种自动截流废水加以转 换利用的节水箱。
目前的节水装置，都是以时间差来节省水，虽然可形成一种互补性， 但人类城市不断发展，缺水依然是冲击城市的一个首要问题，特别是目前 抽水马桶均是使用自来水冲水，造成极大的浪费，拒统计，30%以上的生 活用水的流失是通过冲洗马桶流失。而目前有关节水马桶的专利很多，但 均存在种种缺陷，如结构复杂，安装影响原有的建筑结构或使用不方便， 故均未在在广大的楼房中普遍采用，而日常生活用废水往往未加利用就白 白流失了。
本实用新型的目的是设计一种与马桶相连的自动截流废水节水箱，具 有自动截流，结构简单、安装简便，使用方便的特点。
本实用新型的目的是这样实现的：它包括一水箱，所述水箱由箱体和 顶盖封闭连接而成，所述顶盖设有一入水口，入水口上设有一上部活动接 头，所述箱体底部设有下流通道，所述下流通道上设有下部活动接头，下 部活动接头下端还设有自动开闭装置。
上述自动开闭装置包括一支架，所述支架上设置有一轴，所述轴上固 定有轴套，所述轴套上连有一直角板，直角板远离护套的直角面上设有一 半圆橡胶球，该直角面的边沿设有一浮漂。
上述水箱为长方体水箱。
上述半圆橡胶球的直径大于下流通道圆管直径。
上述水箱采用PVC材料注塑。
上述箱体和顶盖采用树脂胶粘联而成。
将本实用新型下流通道及自动开闭装置置于马桶水箱内，将马桶水箱 的进水口封死，取出原有的浮筒，并将入水口与分支下水管道并联，本实 用新型即可投入使用，即从下水管道下来的生活废水经入水口流入水箱， 水箱的水流入马桶水箱，当马桶水箱的水达到一定高度，自动开闭装置即 通过半圆橡胶球将下流通道口堵死，水箱的水就不再流到马桶水箱，当马 桶水箱水被放掉，浮漂下降，半圆橡胶球离开下流通道口，水箱的水就自 动流到马桶水箱，直到马桶水箱水满。从分支下水管道下来的生活废水装 满水箱后自动从下水管道流走。
本实用新型由于基本结构为一水箱和自动开闭装置，因此结构简单、 水箱上下各设置有活动接头，故安装简便，本实用新型直接与分支下水管 道相连和下流通道直接置于马桶水箱内，故安装使用拆卸均方便，自动开 闭装置的直角板转动结构和浮漂相连及封闭水箱的结构，还使本实用新型 具有自动截流进水的功能。
