申请日2017.12.25
公开(公告)日2018.04.10
IPC分类号C02F1/00; B01D21/00
摘要
本发明涉及水处理技术领域，具体涉及一种方便清理可移动的污水处理用沉淀池;包括防雨罩、沉淀池本体、电动伸缩杆、支撑杆、承重板和滚轮;防雨罩为矩形结构，沉淀池本体的左侧面贯穿设有进水管，沉淀池本体的右侧面设有出水管，进水管与出水管的正上方均设有转轴，转轴的自由端的底部设有电动伸缩杆a，沉淀池本体内部的底部设有刮板;沉淀池本体的底部与承重板通过电动伸缩杆和支撑杆相连接，承重板底部的四角位置上设有滚轮;本发明能避免沉淀池因长时间的曝晒和酸雨的侵蚀而对其结构造成破坏现象的发生，从而延长其使用寿命;而且对沉淀池的清理比较方便，另外本发明还具有移动性好和节约成本的优点。
权利要求书
1.一种方便清理可移动的污水处理用沉淀池，包括防雨罩、沉淀池本体、电动伸缩杆、支撑杆、承重板和滚轮;其特征在于：所述防雨罩为矩形结构，所述防雨罩的四个侧面上均设有矩形榫头;所述沉淀池本体的上端面的边缘处开设有与矩形榫头相配合的矩形榫眼，所述沉淀池本体的左侧面贯穿设有进水管，所述沉淀池本体的右侧面设有出水管，所述进水管与出水管的正上方均设有转轴，所述转轴的自由端的底部设有电动伸缩杆a，所述电动伸缩杆a与进水管、出水管共线，所述沉淀池本体内部的前后两端面的底部平行开设有一组滑槽，所述滑槽之间设有刮板;所述沉淀池本体的底部与承重板通过电动伸缩杆和支撑杆相连接，所述电动伸缩杆与支撑杆共线，所述承重板底部的四角位置上设有滚轮。
2.根据权利要求1所述的一种方便清理可移动的污水处理用沉淀池，其特征在于：所述进水管和出水管上均设有阀门。
3.根据权利要求1所述的一种方便清理可移动的污水处理用沉淀池，其特征在于：所述转轴与电动伸缩杆a通过套环相连接。
4.根据权利要求1所述的一种方便清理可移动的污水处理用沉淀池，其特征在于：所述电动伸缩杆a的末端的直径等于所述进水管的口径等于所述出水管的口径。
5.根据权利要求1所述的一种方便清理可移动的污水处理用沉淀池，其特征在于：所述沉淀池本体的底部的内部设有球形凹槽，所述连接杆的顶部设有球体，所述连接杆通过球体嵌入所述球形凹槽内部实现与承重板连接。
6.根据权利要求1所述的一种方便清理可移动的污水处理用沉淀池，其特征在于：所述刮板的两端设有与所述滑槽相配合的滑块，所述刮板通过滑块设置在所述滑槽上。
说明书
方便清理可移动的污水处理用沉淀池
技术领域
本发明涉及水处理技术领域，具体涉及一种方便清理可移动的污水处理用沉淀池。
背景技术
沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物，净化水质的设备。利用水的自然沉淀或混凝沉淀的作用来除去水中的悬浮物。沉淀池按水流方向分为水平沉淀池和垂直沉淀池。沉淀效果决定于沉淀池中水的流速和水在池中的停留时间。为了提高沉淀效果，减少用地面积，目前多采用蜂窝斜管异向流沉淀池、加速澄清池、脉冲澄清池等。沉淀池在废水处理中广为使用。
沉淀池由进、出水口、水流部分和污泥斗三个部分组成。平流式沉淀池多用混凝土筑造，也可用砖石圬工结构，或用砖石衬砌的土池。平流式沉淀池构造简单，沉淀效果好，工作性能稳定，使用广泛，但占地面积较大。若加设刮泥机或对比重较大沉渣采用机械排除，可提高沉淀池工作效率。流式沉淀池进出口形式及布置，对沉淀池出水效果有较大的影响。一般情况下，当进水端用穿孔墙配水时，穿孔墙在池底积泥面以上0.3～0.5m处至池底部分不设孔眼，以免冲动沉泥。当沉淀池出口处流速较大时，可考虑在出水槽前增加指形槽的措施，以降低出口槽堰口的负荷。
现有的污水处理用沉淀池虽然能自然沉淀或混凝水中的悬浮物，但仍存在以下缺点 ：
1、沉淀池设置在室外，长时间的曝晒和雨水(尤其是酸雨)的侵蚀，会对沉淀池的结构造成破坏，缩短其使用寿命。
2、沉淀池的清理比较麻烦，通常是由人工对沉淀池的内部进行清理，比较浪费时间和人力。
3、沉淀池都是固定的设置在地面上，这使得沉淀池不能移动，如需要对其他区域的水进行处理时需要另行建造沉淀池，不仅增加了成本的投入，也耗费了人力和时间。
发明内容
针对现有技术的不足，本发明提供了一种方便清理可移动的污水处理用沉淀池，能避免沉淀池因长时间的曝晒和雨水(尤其是酸雨)的侵蚀而对其结构造成破坏现象的发生，从而延长其使用寿命;而且对沉淀池的清理比较方便，另外本发明还具有移动性好和节约成本的优点。
本发明通过以下技术方案予以实现：

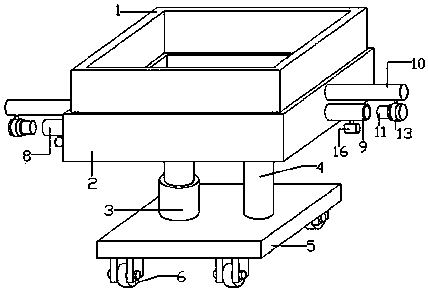

一种方便清理可移动的污水处理用沉淀池，包括防雨罩、沉淀池本体、电动伸缩杆、支撑杆、承重板和滚轮;所述防雨罩为矩形结构，所述防雨罩的四个侧面上均设有矩形榫头;所述沉淀池本体的上端面的边缘处开设有与矩形榫头相配合的矩形榫眼， 所述沉淀池本体的左侧面贯穿设有进水管，所述沉淀池本体的右侧面设有出水管，所述进水管与出水管的正上方均设有转轴，所述转轴的自由端的底部设有电动伸缩杆a，所述电动伸缩杆a与进水管、出水管共线，所述沉淀池本体内部的前后两端面的底部平行开设有一组滑槽，所述滑槽之间设有刮板;所述沉淀池本体的底部与承重板通过电动伸缩杆和支撑杆相连接，所述电动伸缩杆与支撑杆共线，所述承重板底部的四角位置上设有滚轮。
优选的，所述进水管和出水管上均设有阀门。
优选的，所述转轴与电动伸缩杆a通过套环相连接。
优选的，所述电动伸缩杆a的末端的直径等于所述进水管的口径等于所述出水管的口径。
优选的，所述沉淀池本体的底部的内部设有球形凹槽，所述连接杆的顶部设有球体，所述连接杆通过球体嵌入所述球形凹槽内部实现与承重板连接。
优选的，所述刮板的两端设有与所述滑槽相配合的滑块，所述刮板通过滑块设置在所述滑槽上。
本发明的有益效果为：
1、沉淀池的顶部设有防雨罩，能避免沉淀池因长时间的曝晒和雨水(尤其是酸雨)的侵蚀而对其结构造成破坏现象的发生，从而延长其使用寿命
2、对沉淀池的清理比较方便，在清理沉淀池时比较节省时间和人力。
3、沉淀池的四部设有滚轮，使其移动性增强，如需要对其他区域的水进行处理时不需要另行建造沉淀池，移动本发明即可，不仅减少了成本的投入，也节省了人力和时间。
