申请日2015.10.11
公开(公告)日2016.02.24
IPC分类号B01D21/02
摘要
本实用新型公开了一种含有人字形稳流板的污水处理设备，由脉冲澄清池、支架、进水装置、浊水箱、脉冲发生装置、排泥管和清水排出管组成;进水装置将浑浊水从浊水箱输送至脉冲发生装置，脉冲发生装置将浑浊水输送至脉冲澄清池底部，反应后生成的清水从脉冲澄清池顶部沿清水出水管流出，污泥从位于脉冲澄清池底部的排泥管排出。本实用新型所述的一种含有人字形稳流板的污水处理设备结构简单，设计合理，处理效率高，适合各类水质的原水的除泥净化处理。
权利要求书
1.一种含有人字形稳流板的污水处理设备，其特征在于，包括位于支架(2)底部的浊水箱(4)，位于支架(2)上方的脉冲澄清池(1)，与脉冲澄清池(1)和浊水箱(4)相连的进水装置(3)，位于脉冲澄清池(1)底部的排泥管(5)，位于脉冲澄清池(1)左侧上部的清水排出管(6)，以及位于脉冲澄清池(1)上方的脉冲发生装置(7);所述的脉冲澄清池(1)内部设有稳流装置和沉降装置。
2.根据权利要求1所述的一种含有人字形稳流板的污水处理设备，其特征在于，所述稳流装置包括设置在所述脉冲澄清池(1)池体下部的稳流板，所述稳流板垂直于脉冲澄清池(1)前后池壁，且与前后池壁无缝焊接。
3.根据权利要求2所述的一种含有人字形稳流板的污水处理设备，其特征在于，所述稳流板包括：左侧稳流板(1-1)、右侧稳流板(1-2);所述左侧稳流板(1-1)位于脉冲澄清池(1)内部左侧，左侧稳流板(1-1)为向左开口的人字形结构，左侧稳流板(1-1)数量不少于8块;所述右侧稳流板(1-2)位于脉冲澄清池(1)内部右侧，右侧稳流板(1-2)为向右开口的人字形结构，右侧稳流板(1-2)数量不少于8块。
4.据权利要求1所述的一种含有人字形稳流板的污水处理设备，其特征在于，所述沉降装置包括设置在所述脉冲澄清池(1)中部的沉降槽，所述沉降槽垂直于脉冲澄清池(1)前后池壁，且与前后池壁无缝焊接。
5.根据权利要求4所述的一种含有人字形稳流板的污水处理设备，其特征在于，所述的沉降槽包括第一沉降槽(1-3)、第二沉降槽(1-4);所述第一沉降槽(1-3)位于脉冲沉降池(1)中部偏左位置，第一沉降槽(1-3)为上端开口，底部密闭的梯形槽结构;所述第二沉降槽(1-4)位于脉冲沉降池(1)中部偏右位置，第二沉降槽(1-4)为上端开口，底部密闭的梯形槽结构。
6.根据权利要求5所述的一种含有人字形稳流板的污水处理设备，其特征在于，所述的第一沉降槽(1-3)槽体两侧壁上端设有泥水分离孔(1-3-1)，底部设有排泥孔(1-3-2);所述的泥水分离孔(1-3-1)位于槽体侧壁上端，泥水分离孔(1-3-1)为贯穿槽体的半圆形开放式开孔，每个侧壁上的泥水分离孔(1-3-1)的数量不少于20个;所述的第二沉降槽(1-4)槽体两侧壁上端设有泥水分离孔(1-4-1)，底部设有排泥孔(1-4-2);所述的泥水分离孔(1-4-1)位于槽体侧壁上端，泥水分离孔(1-4-1)为贯穿槽体的半圆形开放式开孔，每个侧壁上的泥水分离孔(1-4-1)的数量不少于20个。
说明书
一种含有人字形稳流板的污水处理设备
技术领域
本发明属于水净化装置领域，具体涉及一种含有人字形稳流板的污水处理设备。
背景技术
当前水污染的状况日益严重，人们对于生活用水的要求在不断的提高，相应城市的供水标准也随之不断的提高。为了实现供水的安全性，自来水厂要采用相应的水厂改造技术来对水资源进行更好的处理。达到自来水的安全性，保障人们用水的安全。
自来水厂进行科学合理的技术改造可以更好的保障自来水的质量，使管理水平得到有效的提高，其经济的收益也会得到有效的提高，促进了自来水行业的健康快速的发展。
目前，我国自来水发展面临三个最突出的问题：1)资金严重不足;2)原水水质污染加剧;3)自来水加工工艺落后，效率低下。
发明内容

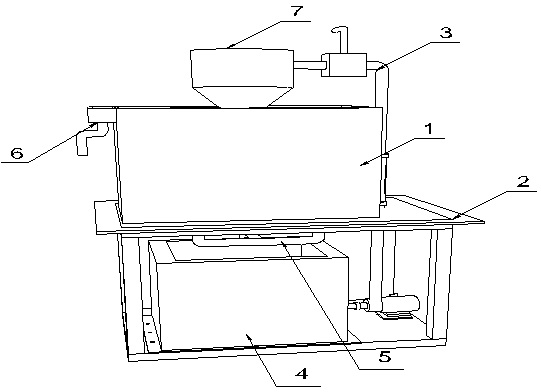

为了解决上述技术问题，本发明提供一种含有人字形稳流板的污水处理设备，所述一种含有人字形稳流板的污水处理设备，包括位于支架2底部的浊水箱4，位于支架2上方的脉冲澄清池1，与脉冲澄清池1和浊水箱4相连的进水装置3，位于脉冲澄清池1底部的排泥管5，位于脉冲澄清池1左侧上部的清水排出管6，以及位于脉冲澄清池1上方的脉冲发生装置7;所述的脉冲澄清池1内部设有稳流装置和沉降装置。
进一步地，所述稳流装置包括设置在所述脉冲澄清池1池体下部的稳流板，所述稳流板垂直于脉冲澄清池1前后池壁，且与前后池壁无缝焊接。
进一步地，所述稳流板包括：左侧稳流板1-1、右侧稳流板1-2;所述左侧稳流板1-1位于脉冲澄清池1内部左侧，左侧稳流板1-1为向左开口的人字形结构，左侧稳流板1-1数量不少于8块;所述右侧稳流板1-2位于脉冲澄清池1内部右侧，右侧稳流板1-2为向右开口的人字形结构，右侧稳流板1-2数量不少于8块。
进一步的，所述沉降装置包括设置在所述脉冲澄清池1中部的沉降槽，所述沉降槽槽体垂直于脉冲澄清池1前后池壁，且与前后池壁无缝焊接。
进一步的，所述的沉降槽包括第一沉降槽1-3、第二沉降槽1-4;所述第一沉降槽1-3位于脉冲沉降池1中部偏左位置，第一沉降槽1-3为上端开口，底部密闭的梯形槽结构;所述第二沉降槽1-4位于脉冲沉降池1中部偏右位置，第二沉降槽1-4为上端开口，底部密闭的梯形槽结构。
进一步的，所述的第一沉降槽1-3槽体两侧壁上端设有第一沉降槽泥水分离孔1-3-1，底部设有第一沉降槽排泥孔1-3-2;所述的第一沉降槽泥水分离孔1-3-1位于槽体侧壁上端，第一沉降槽泥水分离孔1-3-1为贯穿槽体的半圆形开放式开孔，每个侧壁上的第一沉降槽泥水分离孔1-3-1的数量不少于20个;所述的第二沉降槽1-4槽体两侧壁上端设有第二沉降槽泥水分离孔1-4-1，底部设有第二沉降槽排泥孔1-4-2;所述的第二沉降槽泥水分离孔1-4-1位于槽体侧壁上端，第二沉降槽泥水分离孔1-4-1为贯穿槽体的半圆形开放式开孔，每个侧壁上的第二沉降槽泥水分离孔1-4-1的数量不少于20个。
本发明专利公开的一种含有人字形稳流板的污水处理设备，其优点在于：
(1)该装置采用脉冲法处理自来水原水，对原水中颗粒物的去除效果更好。
(2)该装置稳流板设计合理，可有效防止水速过快引起的扰动。
(3)该装置工艺简单，结构合理，处理效率高。
本发明所述的一种含有人字形稳流板的污水处理设备结构简单，设计合理，处理效率高，适合各类水质的原水的除泥净化处理。
