申请日2017.10.18
公开(公告)日2018.02.27
IPC分类号C02F9/14; C02F103/20
摘要
本发明公开了一种用于畜禽养殖的污水循环利用装置，包括沉淀室和消毒室，沉淀室左侧设有污水进口，沉淀室上表面设有沉淀试剂盒，沉淀室上方设有电机，电机连接有搅拌棒，搅拌棒上设有旋转叶，沉淀室内还设有格栅，沉淀室下方设有排污口，格栅上方通过第一管道与消毒室连接，第一管道内设有初级过滤网、次级过滤网和第一反冲循环水泵，消毒室内从上到下依次设有过滤板和活性炭层，消毒室上设有消毒盒，消毒室底部通过第二管道连接有清水池，第二管道内设有生物过滤膜和第二反冲循环水泵，清水池内依次设有远红外负离子陶瓷层和过滤网，本方案结构简单，除去污水中的粪便杂质和恶臭气味，提高污水中杂质沉淀的效率和整体污水处理效率。
权利要求书

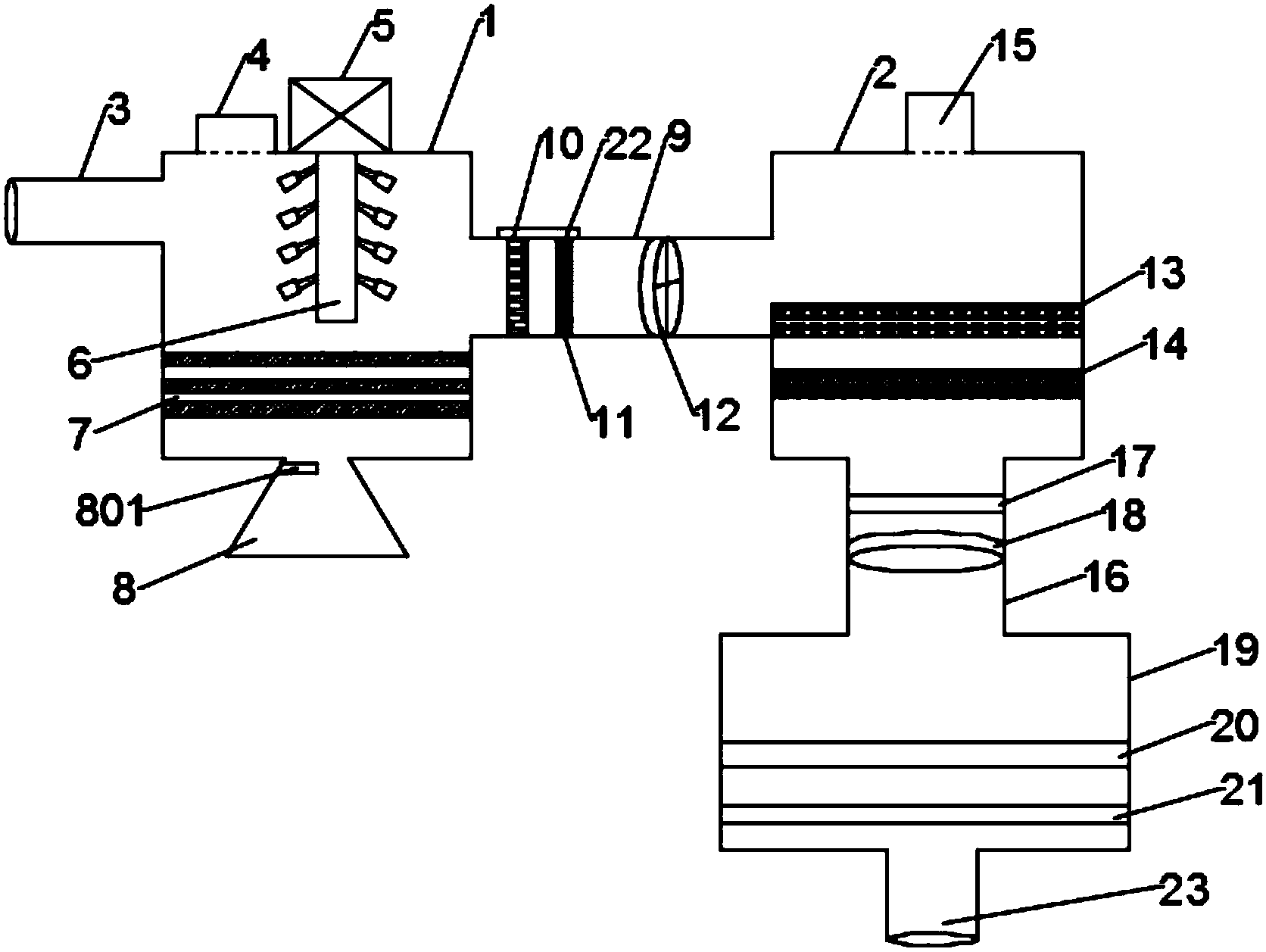

1.一种用于畜禽养殖的污水循环利用装置，包括沉淀室(1)和消毒室(2)，其特征在于：所述沉淀室(1)左侧设有污水进口(3)，所述沉淀室(1)上表面设有沉淀试剂盒(4)，所述沉淀室(1)上方设有电机(5)，所述沉淀室(1)内设有搅拌棒(6)，所述搅拌棒(6)与电机(5)连接在一起，所述沉淀室(1)内还设有格栅(7)，所述沉淀室(1)下方设有排污口(8)，所述格栅(7)上方设有第一管道(9)，所述沉淀室(1)通过第一管道(9)与消毒室(2)连接，所述第一管道(9)内从左到右依次设有初级过滤网(10)、次级过滤网(11)和第一反冲循环水泵(12)，所述消毒室(2)内设有过滤板(13)，所述过滤板(13)下依次设有活性炭层(14)，所述消毒室(2)上设有消毒盒(15)，所述消毒室(15)底部连接有第二管道(16)，所述第二管道(16)内从上到下依次设有生物过滤膜(17)和第二反冲循环水泵(18)，所述第二管道(16)连接有清水池(19)，所述清水池(19)内依次设有远红外负离子陶瓷层(20)和过滤网(21);
所述搅拌棒(6)上设有旋转叶(601)，所述旋转叶(601)的切面呈凸字型结构，并且所述旋转叶(601)的外表面呈曲线状，所述搅拌棒(6)上设有支撑架(602)，所述旋转叶(601)的一端设有铰接条(603)，所述铰接条(603)的两端设有弯钩(604)，所述铰接条(603)穿过支撑架(602)，在无其他作用力的情况下，所述弯钩(604)与搅拌棒(6)之间的角度是45度。
2.根据权利要求1所述的一种用于畜禽养殖的污水循环利用装置，其特征在于：所述格栅(7)有若干个，并且间隔均匀的安装在沉淀室(1)内。
3.根据权利要求1所述的一种用于畜禽养殖的污水循环利用装置，其特征在于：所述沉淀试剂盒(4)侧面设有活接螺纹的透明玻璃(401)，所述透明玻璃(401)上设有刻度标识(402)，所述沉淀试剂盒(4)内放有非离子聚丙烯酰胺粉末。
4.根据权利要求1所述的一种用于畜禽养殖的污水循环利用装置，其特征在于：所述消毒盒(15)内放有微生物污水处理菌种。
5.根据权利要求1所述的一种用于畜禽养殖的污水循环利用装置，其特征在于：在所述沉淀室(1)上设有活接螺纹的透明玻璃(401)，所述透明玻璃(401)的外侧增设有密封圈(101)。
6.根据权利要求1所述的一种用于畜禽养殖的污水循环利用装置，其特征在于：所述初级过滤网(10)和次级过滤网(11)均设有若干个，并且间隔均匀的安装在抽屉板(22)上，所述抽屉板(22)与第一管道(9)之间设有密封圈(101)。
7.根据权利要求1所述的一种用于畜禽养殖的污水循环利用装置，其特征在于：所述过滤网(21)和远红外负离子陶瓷层(20)为抽屉式安装，所述清水池(19)的一侧设有出水口(23)。
8.根据权利要求1所述的一种用于畜禽养殖的污水循环利用装置，其特征在于：所述排污口(8)为漏斗状，并且内部设有调节阀(801)。
说明书
一种用于畜禽养殖的污水循环利用装置
技术领域
本发明涉及污水处理技术领域，具体为一种用于畜禽养殖的污水循环利用装置。
背景技术
众所周知，水污染已成为我国面临严重的环境问题之一。20世纪80年代以来，工农业和人口迅猛发展，每年工业废水和城市污水合计排放量已达400亿m3，其处理效率低，大量废水排入天然水体，已使我国80%的河流、湖泊受到不同程度的污染。进行污水回用，是环境保护、水污染防治的主要途径，是社会和经济可持续发展战略、环境保护策略的重要环节，据调查畜禽养殖产生的污水在水污染中占有很大的比重。
现有的畜禽养殖产生的污水通过盖板排入下水道中，都是统一收集到污水处理厂处理，但是这种方式效率低下，而且容易在盖板处滋生大量的菌种和蚊虫，或者直接排放到河流里，造成水资源的浪费，也造成空气和环境的污染。
发明内容
为了克服现有技术方案的不足，本发明提供一种用于畜禽养殖的污水循环利用装置，本发明结构简单，通过在沉淀试剂盒放入非离子聚丙烯酰胺粉末，并且对旋转叶的实用性设计，加速了污水中杂质沉淀的效率，提高了本发明的整体污水处理效率，最大效率的除去污水中的粪便杂质和恶臭气味，将污水净化成可用水，使得污水净化可循环利用，也不会对空气环境造成污染，绿色环保无公害，并且也可以将处理后的水对整个装置进行反冲洗，提高了污水处理速率，延长装置的使用寿命，值得推广。
本发明解决其技术问题所采用的技术方案是：一种用于畜禽养殖的污水循环利用装置，包括沉淀室和消毒室，所述沉淀室左侧设有污水进口，所述沉淀室上表面设有沉淀试剂盒，所述沉淀室上方设有电机，所述沉淀室内设有搅拌棒，所述搅拌棒与电机连接在一起，所述搅拌棒上设有旋转叶，所述旋转叶的切面呈凸字型结构，并且所述旋转叶的表面呈曲线状，所述搅拌棒上设有支撑架，所述旋转叶的一端设有铰接条，所述铰接条的两端设有弯钩，所述铰接条穿过支撑架，在无其他作用力的情况下，所述弯钩与搅拌棒之间的角度是45度，所述沉淀室内还设有格栅，所述沉淀室下方设有排污口，所述格栅上方设有第一管道，所述沉淀室通过第一管道与消毒室连接，所述第一管道内从左到右依次设有初级过滤网、次级过滤网和第一反冲循环水泵，所述消毒室内设有过滤板，所述过滤板下依次设有活性炭层，所述消毒室上设有消毒盒，所述消毒室底部连接有第二管道，所述第二管道内从上到下依次设有生物过滤膜和第二反冲循环水泵，所述第二管道连接有清水池，所述清水池内依次设有远红外负离子陶瓷层和过滤网。
作为本发明一种优选的技术方案，所述格栅有若干个，并且间隔均匀的安装在沉淀室内。
作为本发明一种优选的技术方案，所述沉淀试剂盒侧面设有活接螺纹的透明玻璃，所述透明玻璃上设有刻度标识，所述沉淀试剂内放有非离子聚丙烯酰胺粉末。
作为本发明一种优选的技术方案，所述消毒盒内放有微生物污水处理菌种。
作为本发明一种优选的技术方案，在所述沉淀室上设有活接螺纹的透明玻璃，所述透明玻璃的外侧增设有密封圈。
作为本发明一种优选的技术方案，所述初级过滤网和次级过滤网均设有若干个，并且间隔均匀的安装在抽屉板上，所述抽屉板与第一通道之间设有密封圈。
作为本发明一种优选的技术方案，所述过滤网和远红外负离子陶瓷层为抽屉式安装，所述清水池的一侧设有出水口。
作为本发明一种优选的技术方案，所述排污口为漏斗状，并且内部设有调节阀。
与现有技术相比，本发明的有益效果是：本发明结构新颖，操作方便，通过在沉淀试剂盒放入非离子聚丙烯酰胺粉末，并且对旋转叶的实用性设计，加速了污水中杂质沉淀的效率，提高了本发明的整体污水处理效率，消毒盒放入微生物污水处理菌种用来长时间进行消毒杀菌，同时不造成二次污染，消毒杀菌的速率也很快，消毒杀菌后的污水通过过滤网过滤，并且增设反冲循环水泵，可以用净化后的水对整个装置进行冲洗清理，增强装置的使用效果，延长使用寿命，具有很高的实用性，大大提升了该畜禽养殖污水循环利用装置的使用功能性，保证其使用效果和使用效益，值得广泛推广。
