申请日2015.10.12
公开(公告)日2016.03.30
IPC分类号C02F11/12; C02F11/14; C02F11/00
摘要
本实用新型涉及一种综合型污泥脱水装置,包括机架、滤带、药剂混合器、重力脱水装置、预压脱水多孔辊、高压深度脱水辊、对夹挤压辊、滤带清洗装置和主驱动电机,滤带由主驱动电机带动,滤带设置有纠偏装置;预压脱水多孔辊设置有电渗透脱水装置。本方案的脱水装置脱水效果好,正常运行时处理过的滤饼含水率低,且设备运行率高。
权利要求书
1.一种综合型污泥脱水装置,包括机架、滤带、药剂混合器、重力脱水装置、预压脱水多孔辊、高压深度脱水辊、对夹挤压辊、滤带清洗装置和主驱动电机,滤带由主驱动电机带动,滤带设置有纠偏装置,其特征在于:所述的预压脱水多孔辊设置有电渗透脱水装置。
2.根据权利要求1所述的一种综合型污泥脱水装置,其特征在于:所述的电渗透脱水装置包括正极和负极。
3.根据权利要求2所述的一种综合型污泥脱水装置,其特征在于:所述的电渗透脱水装置的正极为套装在多孔脱水辊表面的阳极板,阳极板与多孔脱水辊之间设置有绝缘层,负极为设置在阳极板外侧由多个辊筒带动的阴极履带,滤带夹在阳极板和阴极履带之间。
4.根据权利要求1所述的一种综合型污泥脱水装置,其特征在于:所述的清洗装置包括喷水连结管、喷嘴、滚刷、阀门、防水罩、过滤器。
5.根据权利要求1所述的一种综合型污泥脱水装置,其特征在于:所述的滤带为立毛纤维滤带,滤带设置有不锈钢丝网层。
6.根据权利要求1所述的一种综合型污泥脱水装置,其特征在于:所述的重力脱水装置包含有振打装置。
7.根据权利要求6所述的一种综合型污泥脱水装置,其特征在于:所述的振打装置为设置在滤带下方的电磁脉冲振打器,电磁脉冲振打器与滤带下表面接触。
说明书
一种综合型污泥脱水装置
技术领域
本实用新型提供了一种综合型污泥脱水装置,涉及水处理设备领域。
背景技术
污水经过沉淀处理后会产生大量污泥,即使经过浓缩及消化处理,含水率仍高达96%,体积很大,难以消纳处置,必须经过脱水处理,提高泥饼的含固率,以减少污泥堆置的占地面积。目前应用较为广泛的带式污泥脱水机受污泥负荷波动的影响小,还具有出泥含水率较低且工作稳定启耗少、管理控制相对简单、对运转人员的素质要求不高等特点。但存在出泥含水率较高的问题,其处理后的滤饼含水率仍然高达80%。电渗透脱水机是一种新型的脱水装置,利用电泳原理脱水,脱水效率高,处理后的滤饼含水率可以低于60%以下,但存在故障率高,维护难度较大,运行不稳定的问题,一旦出现故障,停运时间较长,对生产影响较大。
发明内容

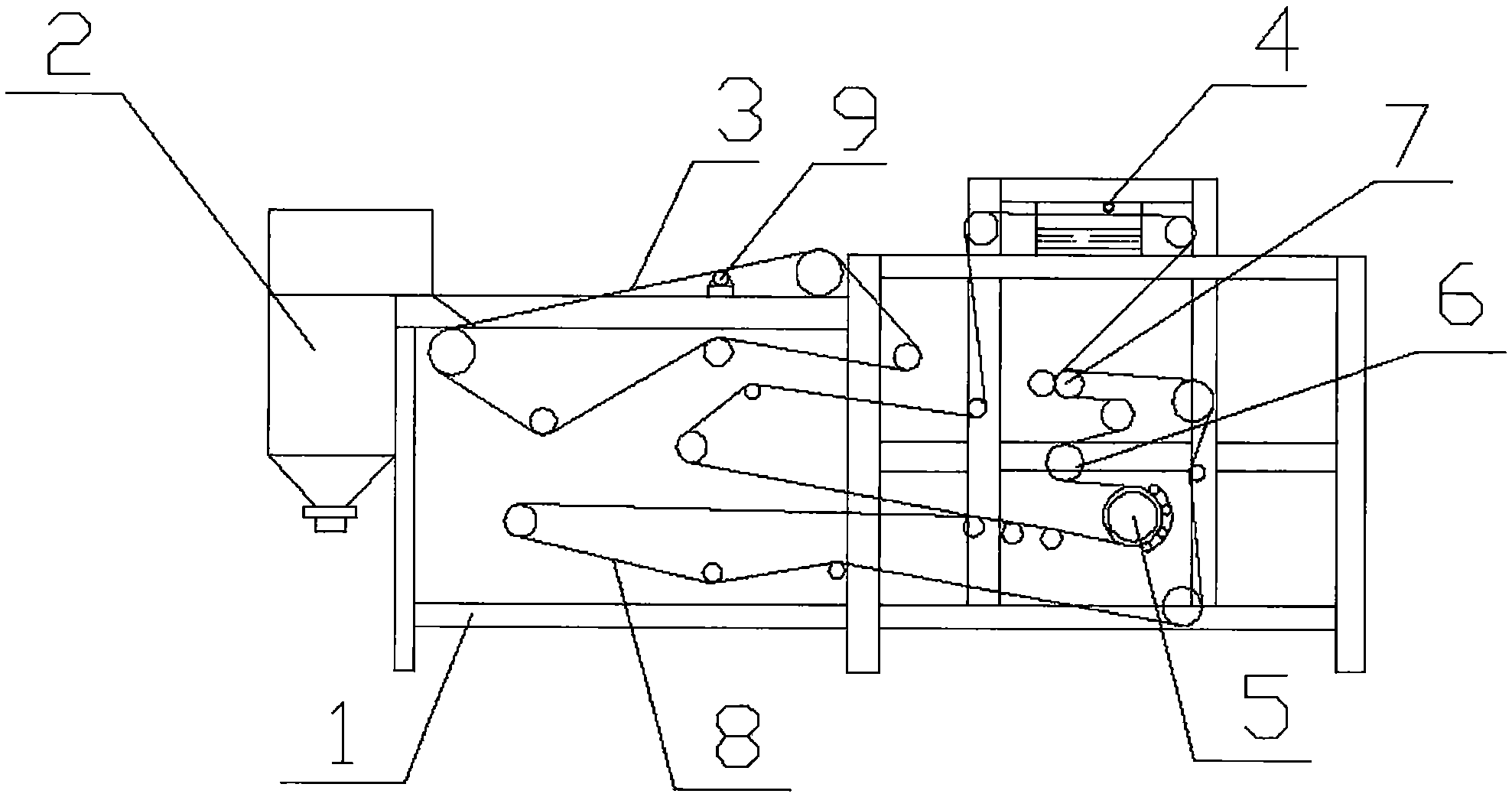

为解决上述问题,本实用新型提供了一种综合型污泥脱水装置,包括机架、滤带、药剂混合器、重力脱水装置、预压脱水多孔辊、高压深度脱水辊、对夹挤压辊、滤带清洗装置和主驱动电机,滤带由主驱动电机带动,滤带设置有纠偏装置,预压脱水多孔辊设置有电渗透脱水装置。
进一步的,电渗透脱水装置包括正极和负极。
进一步的,电渗透脱水装置的正极为套装在多孔脱水辊表面的阳极板,阳极板与多孔脱水辊之间设置有绝缘层,负极为设置在阳极板外侧由多个辊筒带动的阴极履带,滤带夹在阳极板和阴极履带之间。
进一步的,清洗装置包括喷水连结管、喷嘴、滚刷、阀门、防水罩、过滤器。
进一步的,滤带为立毛纤维滤带,滤带设置有不锈钢丝网层。
进一步的,重力脱水装置包含有振打装置。
进一步的,振打装置为设置在滤带下方的电磁脉冲振打器,电磁脉冲振打器与滤带下表面接触。
本实用新型的有益点在于:本方案的污泥脱水装置在原有的带式脱水机的基础上增加了电渗透脱水装置,可以提高脱水效果,处理后的滤饼含水率低;当电渗透脱水装置故障时,脱水机仍可正常运行,不影响生产。滤带设置不锈钢丝网层既可以增加滤带的刚度,防止褶皱,还可以在电渗透脱水时增加导电面积,提高电渗透脱水的效果。清洗装置的清洗水与滤液一起排至处理站进行再处理。
