申请日2015.10.12
公开(公告)日2016.03.30
IPC分类号C02F9/02; C02F101/20
摘要
本实用新型涉及一种含砷的废酸水处理装置，包括过滤器外壳、进水管、出水管、支撑架、进水喷头，所述进水管与进水喷头相连，并在过滤器外壳的内壁上设置有粗过滤网层，并在所述粗过滤网层的下方设置有碱性活性炭层，并在所述碱性活性炭层的下方设置有除砷矾土层，在所述除砷矾土层的下方设置有旋转过滤板，并在所述旋转过滤板的下方设置有细过滤网层。通过设置有粗过滤网层和细过滤网层，能够有效去除废水中的颗粒物杂质，通过设置有碱性活性炭层，能够有效去除废水中的酸性物质，通过设置有除砷矾土层，能够有效去除废水中的砷，通过设置有旋转过滤板，能够加快过滤的进程。
权利要求书

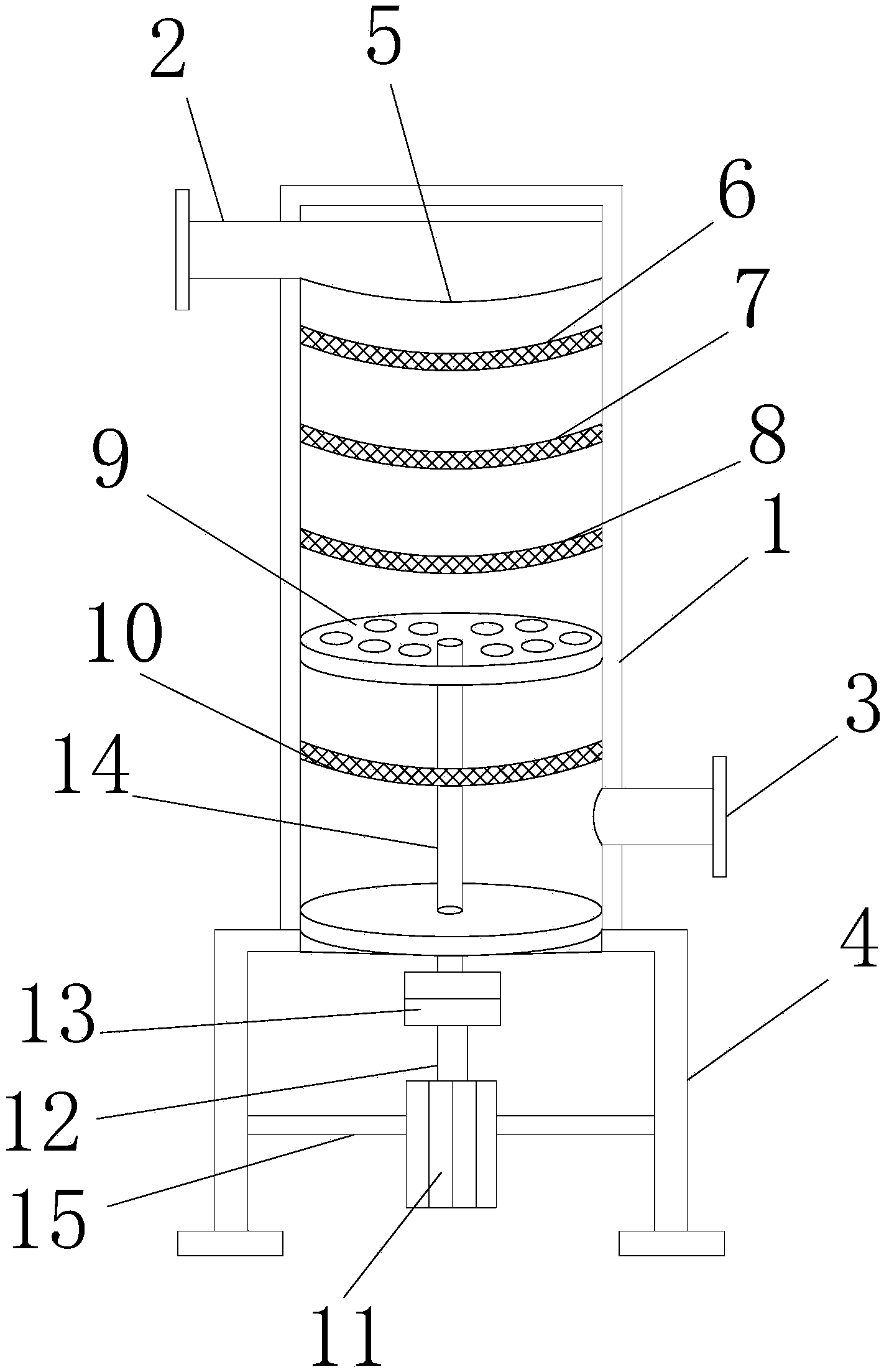

1.一种含砷的废酸水处理装置，包括过滤器外壳(1)、设置在所述过滤器外壳(1)外侧顶端的进水管(2)、设置在所述过滤器外壳(1)外侧下端的出水管(3)、设置在所述过滤器外壳(1)外侧底端的支撑架(4)，其特征在于：还包括进水喷头(5)，所述进水管(2)与进水喷头(5)相连，并在过滤器外壳(1)的内壁上设置有粗过滤网层(6)，并在所述粗过滤网层(6)的下方设置有碱性活性炭层(7)，并在所述碱性活性炭层(7)的下方设置有除砷矾土层(8)，在所述除砷矾土层(8)的下方设置有旋转过滤板(9)，并在所述旋转过滤板(9)的下方设置有细过滤网层(10)。
2.根据权利要求1所述的一种含砷的废酸水处理装置，其特征在于：还包括电动机(11)、转动轴(14)，所述电动机(11)的输出轴(12)通过联轴器(13)与转动轴(14)相连，所述转动轴(14)与旋转过滤板(9)连接，并在所述旋转过滤板(9)上开设有多个过滤孔。
3.根据权利要求2所述的一种含砷的废酸水处理装置，其特征在于：所述电动机(11)通过支撑杆(15)安装在支撑架(4)上。
4.根据权利要求1所述的一种含砷的废酸水处理装置，其特征在于：所述粗过滤网层(6)、碱性活性炭层(7)、除砷矾土层(8)以及细过滤网层(10)均安装在过滤器外壳(1)的内壁上。
说明书
一种含砷的废酸水处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种含砷的废酸水处理装置。
背景技术
人的生命无时无刻不跟水联系在一起，水是每个生命个体离不开的的物质之一。随着现代人生活水平的提高，人们越来越追求生活的质量，对日常饮用水的安全也同样重视。水的硬度是指溶解在水中的盐类物质的含量，也就是钙盐与镁盐的含量，硬度单位是ppm，1ppm代表水中碳酸钙含量1mg/L。低于142的水称为软水，高于285ppm的水称为硬水，介于142-285之间的称为中度硬水。雨、雪水都是软水，江水、河水、湖水，属于中度硬水;泉水、深井水、海水，都是硬水。
最新研究报道，大概1.5%，约1960万中国人的喝着含砷的饮用水，从而增加了罹患癌症、心脏病等砷中毒相关疾病的风险。虽然百分之1.5的概率暂时不算高，但是随着水体污染越加严重以及人们健康意识的不断增强，解决饮用水除砷问题已经迫在眉睫。
目前我国许多地方的地下水污染严重，而自来水通过输配水管网供给用户的水往往达不到生活饮用水卫生标准，饮用水水质易受微量有机污染物及稳定性铁锰、色度、氨氮、亚硝酸盐氮、硝酸盐和管网微生物的再繁殖等二次污染。尤其是在经济困难地区，许多人家都直接使用自来水做为饮用水，长时间会危害人体健康，因此如何克服现有技术的不足是目前饮用水净化设备技术领域亟需解决的问题。
实用新型内容
本实用新型为了克服现有技术中的不足，提供了一种含砷的废酸水处理装置。
本实用新型是通过以下技术方案实现：
一种含砷的废酸水处理装置，包括过滤器外壳、设置在所述过滤器外壳外侧顶端的进水管、设置在所述过滤器外壳外侧下端的出水管、设置在所述过滤器外壳外侧底端的支撑架，其特征在于：还包括进水喷头，所述进水管与进水喷头相连，并在过滤器外壳的内壁上设置有粗过滤网层，并在所述粗过滤网层的下方设置有碱性活性炭层，并在所述碱性活性炭层的下方设置有除砷矾土层，在所述除砷矾土层的下方设置有旋转过滤板，并在所述旋转过滤板的下方设置有细过滤网层。
作为本实用新型的优选技术方案，还包括电动机、转动轴，所述电动机的输出轴通过联轴器与转动轴相连，所述转动轴与旋转过滤板连接，并在所述旋转过滤板上开设有多个过滤孔。
作为本实用新型的优选技术方案，所述电动机通过支撑杆安装在支撑架上。
作为本实用新型的优选技术方案，所述粗过滤网层、碱性活性炭层、除砷矾土层以及细过滤网层均安装在过滤器外壳的内壁上。
与现有的技术相比，本实用新型的有益效果是：本实用新型结构简单、设计合理，通过设置有粗过滤网层和细过滤网层，能够有效去除废水中的颗粒物杂质，通过设置有碱性活性炭层，能够有效去除废水中的酸性物质，通过设置有除砷矾土层，能够有效去除废水中的砷，通过设置有旋转过滤 板，能够加快过滤的进程。
