申请日2014.07.18
公开(公告)日2015.03.11
IPC分类号F04D13/08; H02P6/06; H02K19/10; F04D15/00
摘要
本实用新型公开了一种开关磁阻电机驱动调速节能型污水潜水电泵，它涉及一种排水用的动力装置。它包括潜水开关磁阻电机、水泵，潜水开关磁阻电机下方设置有水泵，潜水开关磁阻电机包括转子铁芯和定子铁芯，转子铁芯固定在潜水开关磁阻电机的轴上，转子铁芯外设置有定子铁芯，定子铁芯中安装有线包，定子铁芯固定在机座上，潜水开关磁阻电机的轴分别通过上轴承、下轴承固定于上端盖、下端盖上，下端盖下方的转轴上设置有密封组件。本实用新型满足水泵在不同扬程时对转速变化的要求，可满足在额定扬程的10%-110%范围内达到高效区内运行，运行可靠性高，可保持较高的效率，应用广泛。
权利要求书

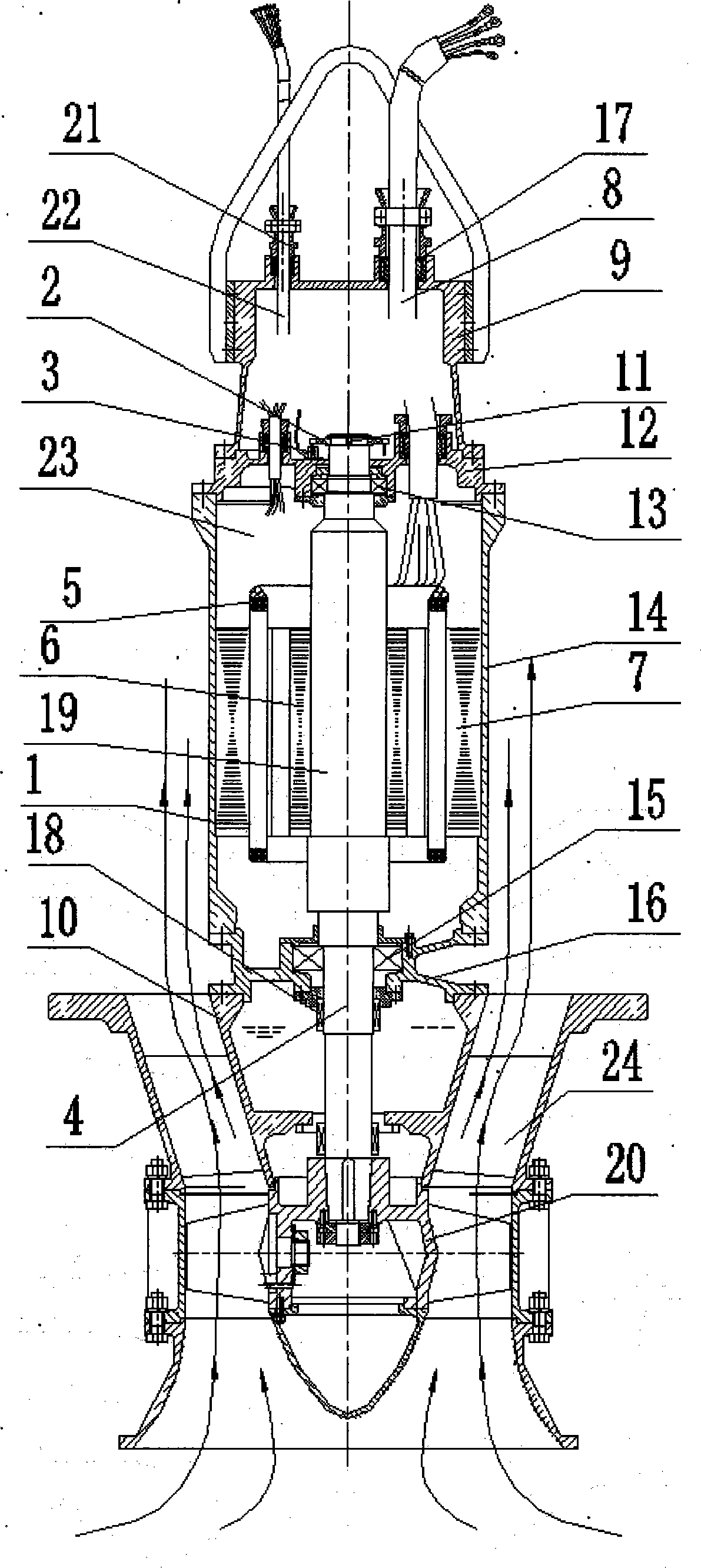

1.开关磁阻电机驱动调速节能型污水潜水电泵，其特征在于，包括 潜水开关磁阻电机(1)、水泵(10)，潜水开关磁阻电机(1)下方设置有水 泵(10)，潜水开关磁阻电机(1)包括转子铁芯(6)和定子铁芯(7)，转子铁 芯(6)固定在潜水开关磁阻电机(1)的轴(19)上，转子铁芯(6)外设置有定 子铁芯(7)，定子铁芯(7)中安装有线包(5)，定子铁芯(7)固定在机座(14) 上，潜水开关磁阻电机(1)的轴(19)分别通过上轴承(13)、下轴承(15)固 定于上端盖(12)、下端盖(16)上，下端盖(16)下方的转轴(4)上设置有密 封组件(18)，轴(19)的上端通过键(11)固定有测速盘(2)，测速盘(2)与 下方的测速传感器(3)相连，上端盖(12)上方设置有接线盒(9)，接线盒 (9)上分别接有动力电缆(8)、控制电缆(22)，测速传感器(3)与控制电缆 (22)连接，动力电缆(8)与线包(5)连接。
2.根据权利要求1所述的开关磁阻电机驱动调速节能型污水潜水电 泵，其特征在于，所述的潜水开关磁阻电机(1)通过转轴(4)与水泵(10) 中的叶轮(20)连接，叶轮(20)与转子铁芯(6)同轴，通过下端盖(16)将潜 水开关磁阻电机(1)和水泵(10)连接成一整体潜水电泵。
3.根据权利要求1所述的开关磁阻电机驱动调速节能型污水潜水电 泵，其特征在于，所述的动力电缆(8)、控制电缆(22)分别通过动力电缆 密封装置(17)、控制电缆密封装置(21)与接线盒(9)固定连接，机座(14) 与上端盖(12)、接线盒(9)、控制电缆(22)、控制电缆密封装置(21)、动 力电缆(8)、动力电缆密封装置(17)、下端盖(16)、密封组件(18)、轴(19) 组成密封内腔(23)。
4.根据权利要求1所述的开关磁阻电机驱动调速节能型污水潜水电 泵，其特征在于，所述的机座(14)外部设置有外腔(24)，外腔(24)中有 持续的流水。
5.根据权利要求1所述的开关磁阻电机驱动调速节能型污水潜水电 泵，其特征在于，所述的定子铁芯(7)上的定子铁芯齿(26)嵌有集中线包 (5)，径向相对极的线包(5)串联，构成一组，六个定子铁芯齿(26)与四 个转子铁芯齿(25)相配合。
6.根据权利要求1所述的开关磁阻电机驱动调速节能型污水潜水电 泵，其特征在于，所述的定子铁芯(7)上的定子铁芯齿(26)嵌有集中线包 (5)，径向相对极的线包(5)串联，构成一组，十二个定子铁芯齿(26)与 八个转子铁芯齿(25)相配合。
说明书
开关磁阻电机驱动调速节能型污水潜水电泵
技术领域
本实用新型涉及的是一种排水用的动力装置，具体涉及开关磁阻电 机驱动调速节能型污水潜水电泵。
背景技术
在我国很多泵站的设计中，根据工程实际需求，通常要求水泵的扬 程范围很宽，如有的泵站要求同一台水泵的扬程工作范围在5m-12m，有 的泵站要求扬程工作范围在10m-30m，在这么宽扬程范围里，对传统水泵 来说是很难满足要求的。众所周知，水泵是通过电机驱动进行工作的， 而电机的转速通常都是单一恒定的，这就决定了水泵的转速也是固定的， 就单一转速的水泵而言，其扬程范围通常在其额定扬程的80%-100%范围 内，对一些要求扬程工作范围宽的场合，就无法满足要求。
如何扩大水泵的扬程工作范围，在进行水泵设计时，考虑将水泵设 计成在两种额定转速下工作，即在高扬程时，水泵在高转速下运行，在 低扬程时，水泵在低转速下运行，从而达到扩大水泵扬程工作范围的目 的，这就要求驱动电机采用双速电机，但这种结构的缺点是水泵仍然只 能工作在两种额定转速下，两种转速之间无法进行调速，转速的变化是 非连续的，而且双速电机结构复杂、易发生故障、维修困难、价格高， 而潜水开关磁阻电机具有调速范围宽，控制灵活，易于实现各种特殊要 求的转矩、速度特性，因此设计一种开关磁阻电机驱动调速节能型污水 潜水电泵还是很有市场应用前景的。
实用新型内容
针对现有技术上存在的不足，本实用新型目的是在于提供一种开关 磁阻电机驱动调速节能型污水潜水电泵，结构设计合理，满足水泵在不 同扬程时对转速变化的要求，可满足在额定扬程的10%-110%范围内达到 高效区内运行，运行可靠性高，可保持较高的效率，应用广泛。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：开 关磁阻电机驱动调速节能型污水潜水电泵，包括潜水开关磁阻电机、水 泵，潜水开关磁阻电机下方设置有水泵，潜水开关磁阻电机包括转子铁 芯和定子铁芯，转子铁芯固定在潜水开关磁阻电机的轴上，转子铁芯外 设置有定子铁芯，定子铁芯中安装有线包，定子铁芯固定在机座上，潜 水开关磁阻电机的轴分别通过上轴承、下轴承固定于上端盖、下端盖上， 下端盖下方的转轴上设置有密封组件，所述的潜水开关磁阻电机通过转 轴与水泵中的叶轮连接，叶轮与转子铁芯同轴，通过下端盖将潜水开关 磁阻电机和水泵连接成一整体潜水电泵。
作为优选，所述的轴的上端通过键固定有测速盘，测速盘与下方的 测速传感器相连，上端盖上方设置有接线盒，接线盒上分别接有动力电 缆、控制电缆，测速传感器与控制电缆连接，动力电缆与线包连接，动 力电缆、控制电缆分别通过动力电缆密封装置、控制电缆密封装置与接 线盒固定连接，机座与上端盖、接线盒、控制电缆、控制电缆密封装置、 动力电缆、动力电缆密封装置、下端盖、密封组件、轴组成密封内腔。
作为优选，所述的机座外部设置有外腔，外腔中有持续的流水，工 作时通过外腔的连续水流流经机座的表面，对潜水开关磁阻电机进行冷 却，确保潜水开关磁阻电机的可靠运行。
作为优选，所述的定子铁芯上的定子铁芯齿嵌有集中线包，径向相 对极的线包串联，构成一组，定子铁芯上的定子铁芯齿与转子铁芯上的 转子铁芯齿的配对组合为六个/四个或十二个/八个。
本实用新型的有益效果：调速范围宽，控制灵活，通过潜水开关磁 阻电机的无级调速功能，实现水泵转速的连续无级调速，满足水泵在不 同扬程时对转速变化的要求，可满足在额定扬程的10%-110%范围内达到 高效区内运行。
