申请日2014.07.18
公开(公告)日2014.11.19
IPC分类号B30B9/06
摘要
本实用新型涉及一种垃圾渗滤液分离装置，其包括机架，该机架内设有分离腔，所述的机架内设有垃圾进口，所述的垃圾进口下方设有推杆装置，所述的机架一侧上方设有位移装置，所述的分离腔下方设有导流槽，所述的导流槽下方设有第一沉淀池，所述的第一沉淀池一侧设有第二沉淀池;本实用新型旨在提供一种渗滤液分离方便、快速，沉淀池沉淀效果好的垃圾渗滤液分离装置。
权利要求书

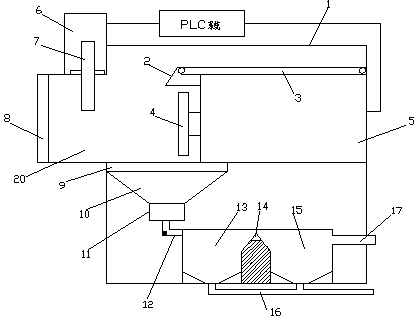

1.一种垃圾渗滤液分离装置，包括机架(1)，该机架(1)内设有分离腔(20)，所述的机架(1)内设有垃圾进口(2)，所述的垃圾进口(2)下方设有推杆装置(5)，所述的推杆装置(5)与推板(4)连接，其特征在于，所述的垃圾出口(2)上设有运输机构(3)，所述的机架(1)一侧上方设有位移装置(6)，所述的位移装置(6)上设有移动挡板(7)，所述的移动挡板(7)后方设有垃圾出口(8)，所述的分离腔(20)下方设有导流槽(9)，所述的导流槽(9)与漏斗(10)连接，所述的漏斗(10)下方设有过滤装置(11)，该过滤装置(11)通过渗透液进口(12)与第一沉淀池(13)连接，所述的第一沉淀池(13)一侧设有第二沉淀池(15)，该第一沉淀池(13)与第二沉淀池(15)之间设有溢流口(14)，所述的第二沉淀池(15)侧上方设有渗透液出口(17)，所述的第一沉淀池(13)与第二沉淀池(15)下方与污泥排口(16)连接。
2.根据权利要求1所述的一种垃圾渗滤液分离装置，其特征在于，所述的过滤装置(11)内设有圆筒滤网(18)，所述的圆筒滤网(18)底部设有底板(19)。
3.根据权利要求1所述的一种垃圾渗滤液分离装置，其特征在于，所述的渗透液进口(12)内设有流速传感器。
4.根据权利要求1所述的一种垃圾渗滤液分离装置，其特征在于，所述的位移装置(6)和推杆装置(5)通过PLC系统控制。
说明书
一种垃圾渗滤液分离装置
技术领域
本实用新型涉及一种垃圾处理技术，具体地说，尤其涉及一种垃圾渗滤液分离装置。
背景技术
随着城市发展的提高，流动人口越来越大，生活垃圾也随之增多。目前，生活垃圾可用填埋和焚烧的方式处理，而生活垃圾焚烧技术逐渐完善，但在生活垃圾焚烧前，若垃圾中的水分分离不完全，即渗滤液分离完全，垃圾的湿度依然较高，影响后续的焚烧温度，而且分离出来的渗滤液含有很多杂质，影响后面渗滤液处理的质量。
实用新型内容
本实用新型的目的在于针对上述现有技术的不足，提供一种分离方便、快速，沉淀池沉淀效果好的垃圾渗滤液分离装置。
本实用新型的技术方案是这样实现的：一种垃圾渗滤液分离装置，包括机架，该机架内设有分离腔，所述的机架内设有垃圾进口，所述的垃圾进口下方设有推杆装置，所述的推杆装置与推板连接，所述的垃圾出口上设有运输机构，所述的机架一侧上方设有位移装置，所述的位移装置上设有移动挡板，所述的移动挡板后方设有垃圾出口，所述的分离腔下方设有导流槽，所述的导流槽与漏斗连接，所述的漏斗下方设有过滤装置，该过滤装置通过渗透液进口与第一沉淀池连接，所述的第一沉淀池一侧设有第二沉淀池，该第一沉淀池与第二沉淀池之间设有溢流口，所述的第二沉淀池侧上方设有渗透液出口，所述的第一沉淀池与第二沉淀池下方与污泥排口连接。
上述的一种垃圾渗滤液分离装置中，所述的过滤装置内设有圆筒滤网，所述的圆筒滤网底部设有底板。
上述的一种垃圾渗滤液分离装置中，所述的渗透液进口内设有流速传感器。
上述的一种垃圾渗滤液分离装置中，所述的位移装置和推杆装置通过PLC系统控制。
本实用新型采用上述的结构后，可通过PLC系统控制推杆装置和位移装置的配合使用，可快速地将垃圾中的渗滤液分离出来，通过导流槽将渗滤液通入沉淀池，快速将渗滤液中的杂质沉淀下去，渗滤液进口设有流速传感器，可检测渗滤液进口的水流畅度。
