申请日2014.06.11
公开(公告)日2014.12.10
IPC分类号G05B19/04
摘要
本实用新型公开了一种用于废水排放的自动化监测装置，包括废水储存池、设置在废水储存池内的潜污泵、pH计、控制箱、合格废水电池阀、排放口、不合格废水电池阀、调节池，所述潜污泵经废水出水管道连接转接头分成合格废水排水通道和不合格废水回水通道，合格废水排水通道经合格废水电池阀连接到排放口，不合格废水回水通道经不合格废水电池阀连接到调节池，所述pH计通过pH电极监测废水出水管道内的pH值，pH计连接控制箱，所述控制箱根据pH计的pH值情况控制合格废水电池阀和不合格废水电池阀的开关。本实用新型实现废水处理后排放时的PH值、流量实时监控，使水质合格时外排，不合格则进行回流重新处理，保证不合格废水不外排，保护水环境。

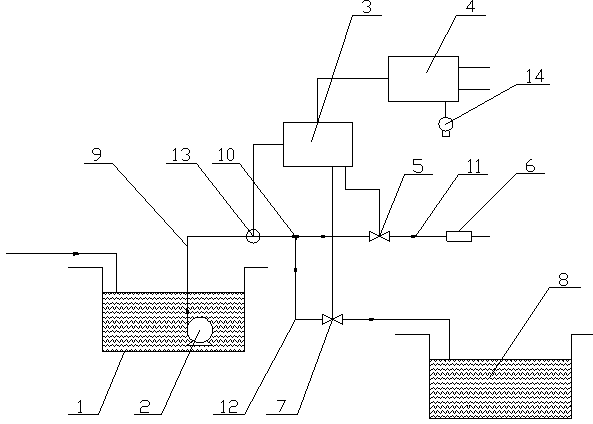

摘要附图
权利要求书
1.一种用于废水排放的自动化监测装置，其特征在于：包括废水储存池(1)、设置在废水储存池内的潜污泵(2)、pH计(3)、控制箱(4)、合格废水电池阀(5)、排放口(6)、不合格废水电池阀(7)、调节池(8)，所述潜污泵(2)经废水出水管道(9)连接转接头(10)分成合格废水排水通道(11)和不合格废水回水通道(12)，合格废水排水通道(11)经合格废水电池阀(5)连接到排放口(6)，不合格废水回水通道(12)经不合格废水电池阀(7)连接到调节池(8)，所述pH计(3)通过pH电极(13)监测废水出水管道(9)内的pH值，pH计(3)连接控制箱(4)，所述控制箱(4)根据pH计(3)的pH值情况控制合格废水电池阀(5)和不合格废水电池阀(7)的开关。
2.根据权利要求1所述一种用于废水排放的自动化监测装置，其特征在于：所述控制箱(4)还连接有超声波流量计(14)。
3.根据权利要求1所述一种用于废水排放的自动化监测装置，其特征在于：所述控制箱(4)带有三通道输出，连接计算机，具有实时监测功能、数据记录功能、多种显示界面功能和通讯功能。
说明书
一种用于废水排放的自动化监测装置
技术领域
本实用新型涉及污水处理排放实时监控装置技术领域，尤其涉及一种用于废水排放的自动化监测装置。
背景技术
现有的污水处理尤其是电镀废水/酸洗废水排放口监测装置，根据要求能够监测PH值及记录水量，但是只起到监测的作用，即水质是否合格都将外排。起不到当水质不合格时污水不进行外排的作用。本专利是在污水处理后排放之前设置实时监测并记录排放时间、排放流量(且累计流量)、排放时PH值。PH值符合排放要求自动外排，PH值不符合排放要求自动回流重新进行处理，从而起到保护环境水体，不让不合格污水排放破坏环境水体的作用。
实用新型内容
针对上述问题，本实用新型提供了一种用于废水排放时的PH值、流量实时监控，保证不合格废水不外排，保护水环境的自动化监测装置。
为解决上述技术问题，本实用新型所采用的技术方案是：一种用于废水排放的自动化监测装置，包括废水储存池、设置在废水储存池内的潜污泵、pH计、控制箱、合格废水电池阀、排放口、不合格废水电池阀、调节池，所述潜污泵经废水出水管道连接转接头分成合格废水排水通道和不合格废水回水通道，合格废水排水通道经合格废水电池阀连接到排放口，不合格废水回水通道经不合格废水电池阀连接到调节池，所述pH计通过pH电极监测废水出水管道内的pH值，pH计连接控制箱，所述控制箱根据pH计的pH值情况控制合格废水电池阀和不合格废水电池阀的开关，当污水经过处理后通过PH计在线仪表检测PH值当PH在6～9范围内时，控制箱自动给合格废水电池阀信号，合格废水电池阀打开。水流通过超声波流量计时自动监测流量，并将流量数据传输到记录控制箱;控制箱同时记录PH值和流量值，并自动形成数据库备存，当水质PH不在6～9范围内时，控制箱自动给不合格废水电池阀信号，不合格废水电池阀自动打开，合格废水电池阀关闭，污水通过不合格废水回水通道自动回流至污水处理前的调节池从新进行处理。
进一步的，所述控制箱还连接有超声波流量计，是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。
进一步的，所述控制箱带有三通道输出，在完成现行监测、记录要求的同时，预留一路通道，以备后续工程改进要求，连接计算机，可通过计算机直接查看、编辑数据，设置、控制仪表，具有实时监测功能、数据记录功能、多种显示界面功能和通讯功能。
由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：
本实用新型实现废水处理后排放时的PH值、流量实时监控，尤其是电镀废水或酸洗废水的排放，当PH值在6～9范围内时外排系统自动开启排放污水，当PH值不在6～9范围内时合格废水排水通道自动关闭的同时不合格废水回水通道自动打开，污水自动回流从新处理，保证不合格废水不外排，保护水环境。
