申请日2014.06.11
公开(公告)日2014.11.26
IPC分类号C02F1/04; C10J3/80; C10J3/72
摘要
本实用新型公开一种酚水处理设备，包括有间接冷却器、酚水池组、螺旋管换热器、列管式换热器、发生炉、汽风混合室、煤气炉、软水池、空气换热器以及鼓风机;通过采用以上构件组成一套完整的酚水处理设备，在工作过程中，利用煤气站之发生炉自产的蒸汽和回收下段煤气的余热将含酚废水变成蒸汽，作为煤气化的气化剂使用，实现三级换热的方式，其目的就是以最小的投入处理掉煤气站产生的含酚废水，如此取代了传统之采用焚烧法或生化法处理含酚废水的方式，本实用新型可使得煤气站污染物达到零排放，保护环境，并且可有效降低煤气站处理酚水的成本，从而降低了企业成本。
摘要附图
权利要求书
1.一种酚水处理设备，其特征在于：包括有间接冷却器、酚水池组、螺旋管换热器、列管式换热器、发生炉、汽风混合室、煤气炉、软水池、空气换热器以及鼓风机;
该间接冷却器的酚水连通酚水池组，酚水池组连通螺旋管换热器的酚水入口，螺旋管换热器的酚水出口连通列管式换热器的酚水入口，螺旋管换热器的蒸汽出口连通软水池，该列管式换热器的酚水蒸汽出口连通汽风混合室，汽风混合室的气化剂出口连通煤气炉，煤气炉的煤气出口连通列管式换热器的煤气入口，列管式换热器的煤气出口连通间接冷却器,汽风混合室的冷凝回流酚水出口连通酚水池组;该鼓风机的空气出口连通空气换热器的空气入口，空气换热器的预热空气出口连通汽风混合室的预热空气入口;该发生炉的蒸汽出口连通螺旋管换热器的蒸汽入口以及空气换热器的蒸汽入口，空气换热器的蒸汽出口连通软水池。
2.如权利要求1所述的一种酚水处理设备，其特征在于：所述酚水池组为四级过滤酚水沉淀池，酚水池组与螺旋管换热器之间通过管道连通，该管道上设置有酚水泵。
说明书
一种酚水处理设备
技术领域
本实用新型涉及废水处理设备领域技术，尤其是指一种酚水处理设备。
背景技术
目前煤气站产生的含酚废水主要处理方法有两种：
一种为焚烧炉焚烧法;即将酚水在950～1100℃的焚烧炉内焚烧。直燃式焚烧炉焚烧1kg酚水大约需要2000kcal热量。需要1500kcal/Nm3，1.2～3Nm3/kg，一台3.2m的两段炉产气量在7000Nm3/h时，酚水量在5.6t/d，煤气成本按0.5元计算，每天运行费用在3500～3700元/天。利用焚烧法处理含酚污水另一个关键缺点在于一旦操作不慎，炉温下降，往往会造成燃烧不完全，易形成二次污染。
另一种为生化法：即对含酚污水进行生化处理是培养微生物，并利用微生物将污水中的酚类有机物消化吸收分解成H2O和CO2的过程。该方法根据微生物的承载方式及供氧方式的不同又可分为曝气法、接触氧化法、生物转盘法及生物滤池法等。生化法对进入生化池的污水水质要求较为严格，污水中焦油及酚等有机物浓度不可超过微生物所能承受的浓度，否则，需要将污水稀释后才能进入生化池，这样便限制了处理水量。同时微生物驯化比较困难，进水浓度超标、环境温度不适宜，都很容易限制微生物的生存。而且生化法投资大，一般规模要350～500万元，加上运行费用每吨在30多元左右，小型煤气站无法承受。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种酚水处理设备，其能有效解决现有之采用焚烧炉焚烧含酚废水的方法易形成二次污染或者采用生化法处理成本高的问题。
为实现上述目的，本实用新型采用如下之技术方案：
一种酚水处理设备，包括有间接冷却器、酚水池组、螺旋管换热器、列管式换热器、发生炉、汽风混合室、煤气炉、软水池、空气换热器以及鼓风机;
该间接冷却器的酚水连通酚水池组，酚水池组连通螺旋管换热器的酚水入口，螺旋管换热器的酚水出口连通列管式换热器的酚水入口，螺旋管换热器的蒸汽出口连通软水池，该列管式换热器的酚水蒸汽出口连通汽风混合室，汽风混合室的气化剂出口连通煤气炉，煤气炉的煤气出口连通列管式换热器的煤气入口，列管式换热器的煤气出口连通间接冷却器,汽风混合室的冷凝回流酚水出口连通酚水池组;该鼓风机的空气出口连通空气换热器的空气入口，空气换热器的预热空气出口连通汽风混合室的预热空气入口;该发生炉的蒸汽出口连通螺旋管换热器的蒸汽入口以及空气换热器的蒸汽入口，空气换热器的蒸汽出口连通软水池。
优选的，所述酚水池组为四级过滤酚水沉淀池，酚水池组与螺旋管换热器之间通过管道连通，该管道上设置有酚水泵。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知：
通过采用以上构件组成一套完整的酚水处理设备，在工作过程中，利用煤气站之发生炉自产的蒸汽和回收下段煤气的余热将含酚废水变成蒸汽，作为煤气化的气化剂使用，实现三级换热的方式，其目的就是以最小的投入处理掉煤气站产生的含酚废水，如此取代了传统之采用焚烧法或生化法处理含酚废水的方式，本实用新型可使得煤气站污染物达到零排放，保护环境，并且可有效降低煤气站处理酚水的成本，从而降低了企业成本。

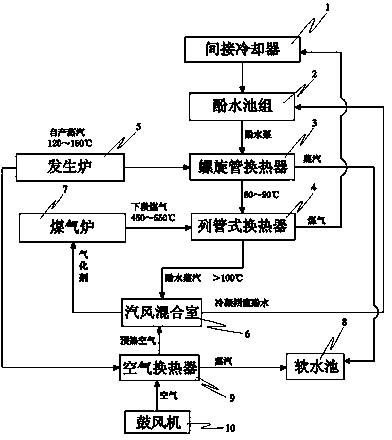

为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。
