申请日2014.09.22
公开(公告)日2015.02.25
IPC分类号C02F9/02
摘要
本实用新型公开了一种高效环保反冲洗循环过滤式污水处理装置，它包括本体、进水口、出水口、过滤网和变频电机。进水口设置于本体上方;进水口下方本体内顶端设置有过滤网;过滤网两侧分别设置有导流板且导流板与本体内壁所接触;导流板下方设置有若干喷头;过滤层下方设置有底板;底板下方设置一层支撑架;过滤层下方依次设置有纤维束层和纤维球层;纤维球层下方设置有净化室;变频电机设置于本体底部;变频电机的输出部分连接有搅拌轴;搅拌轴两侧设置连接杆;连接杆顶端连接有刷头;连接杆上方设置有若干喷头;本体外壁设置有水泵;底座设置于本体下方。本实用新型高效环保反冲洗循环过滤式污水处理装置具有结构设计合理、使用方便和过滤效果好等优点。
权利要求书
1.一种高效环保反冲洗循环过滤式污水处理装置，它包括本体、进水口、出水口、过滤网和变频电机，其特征在于：所述进水口设置于本体上方;所述进水口下方本体内顶端设置有过滤网;所述过滤网两侧分别设置有导流板且导流板与本体内壁所接触;所述导流板下方设置有若干喷头;所述本体内设置有一层过滤层;所述过滤层下方设置有底板;且所述底板下方设置一层支撑架;所述过滤层下方依次设置有纤维束层和纤维球层;所述纤维球层下方设置有净化室;所述变频电机设置于本体底部;所述变频电机的输出部分连接有搅拌轴;所述搅拌轴两侧设置连接杆;且所述连接杆顶端连接有刷头;所述连接杆上方设置有若干喷头;所述本体外壁设置有水泵;所述底座设置于本体下方。
2.根据权利要求1所述的一种高效环保反冲洗循环过滤式污水处理装置，其特征在于：所述水泵一端通过导管连接于本体底部，水泵另一端通过导管连接于本体顶部，且所述水泵与本体之间连接的导管上设置有电磁阀。
3.根据权利要求1所述的一种高效环保反冲洗循环过滤式污水处理装置，其特征在于：所述连接杆所连接的刷头与本体之间设置有安全间隙。
4.根据权利要求1所述的一种高效环保反冲洗循环过滤式污水处理装置，其特征在于：所述纤维束层和纤维球层所在本体的外壁上设置有填料孔。
5.根据权利要求1所述的一种高效环保反冲洗循环过滤式污水处理装置，其特征在于：所述过滤网为不锈钢滤网或无毒塑料滤网。
6.根据权利要求1所述的一种高效环保反冲洗循环过滤式污水处理装置，其特征在于：所述过滤层中填充有石英砂滤料或细碎的石榴石滤料。
说明书
一种高效环保反冲洗循环过滤式污水处理装置
技术领域
本实用新型涉及一种水处理装置，尤其涉及一种高效环保反冲洗循环过滤式污水处理装置。
背景技术
目前，水资源不论是在生活方面，还是在工业领域等方面，是不可或缺的资源，但是随着人们用水量的增加，也产生了很多的污水，现有对污水的处理方面采用沉淀池等污水处理装置，还有一些是直接排放，直接排放的方法不仅污染了大自然，而且造成了资源的浪费，采用的过滤水装置因其结构等问题，并不能有效的处理污水，具有过滤速率慢和过滤不干净等缺点，这些都是急需解决的问题。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种高效环保反冲洗循环过滤式污水处理装置。

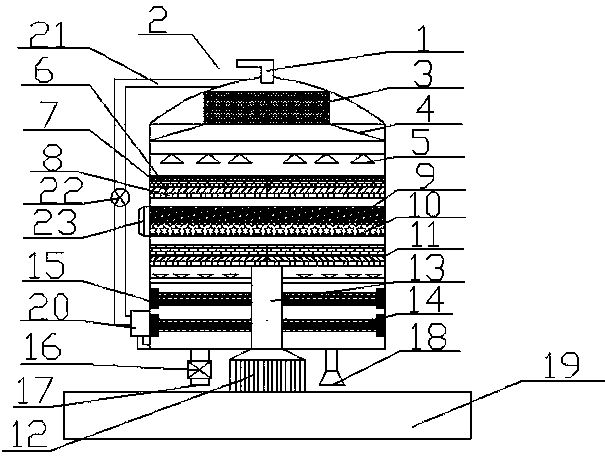

本实用新型是采取以下技术方案来实现的：一种高效环保反冲洗循环过滤式污水处理装置，它包括本体、进水口、出水口、过滤网和变频电机，所述进水口设置于本体上方;所述进水口下方本体内顶端设置有过滤网;所述过滤网两侧分别设置有导流板且导流板与本体内壁所接触;所述导流板下方设置有若干喷头;所述本体内设置有一层过滤层;所述过滤层下方设置有底板;且所述底板下方设置一层支撑架;所述过滤层下方依次设置有纤维束层和纤维球层;所述纤维球层下方设置有净化室;所述变频电机设置于本体底部;所述变频电机的输出部分连接有搅拌轴;所述搅拌轴两侧设置连接杆;且所述连接杆顶端连接有刷头;所述连接杆上方设置有若干喷头;所述本体外壁设置有水泵;所述底座设置于本体下方;所述水泵一端通过导管连接于本体底部，水泵另一端通过导管连接于本体顶部，且所述水泵与本体之间连接的导管上设置有电磁阀;所述连接杆所连接的刷头与本体之间设置有安全间隙;所述纤维束层和纤维球层所在本体的外壁上设置有填料孔;所述过滤网为不锈钢滤网或无毒塑料滤网;所述过滤层中填充有石英砂滤料或细碎的石榴石滤料。
综上所述本实用新型具有以下有益效果：本实用新型高效环保反冲洗循环过滤式污水处理装置具有结构设计合理、使用方便和过滤效果好等优点，所述本体内设置的过滤层和纤维球层能够有效的去除污水中所含杂质;且本体底部设置的水泵可循环将过滤不合格的污水重新过滤净化，大大降低了污水中所含杂质，也提高了工作效率。
