申请日2014.06.13
公开(公告)日2014.08.20
IPC分类号F17D1/14; F17D5/00
摘要
本发明公开了一种监测及减缓污泥管堵塞的装置，包括进泥管和出泥管，进泥管通过外接管道与污泥接收仓连接，出泥管通过外接管道与污泥输送泵相连，所述进泥管与所述出泥管之间设置有用于过滤固体废弃物的过滤装置，所述过滤装置设置于所述进泥管内;污泥流入的所述过滤装置的一端与污泥流出的所述过滤装置的一端之间形成一夹角;与污泥流入的所述过滤装置的一端相对的一端通过密封装置密封。本发明可以对污泥中的大块硬物、部分纤维状杂质进行过滤，减少了进入出泥管中的污泥的固体废弃物，从而减少了污泥中的固体杂质对管道的堵塞和对输送泵的磨损，延长了输送泵的使用寿命。

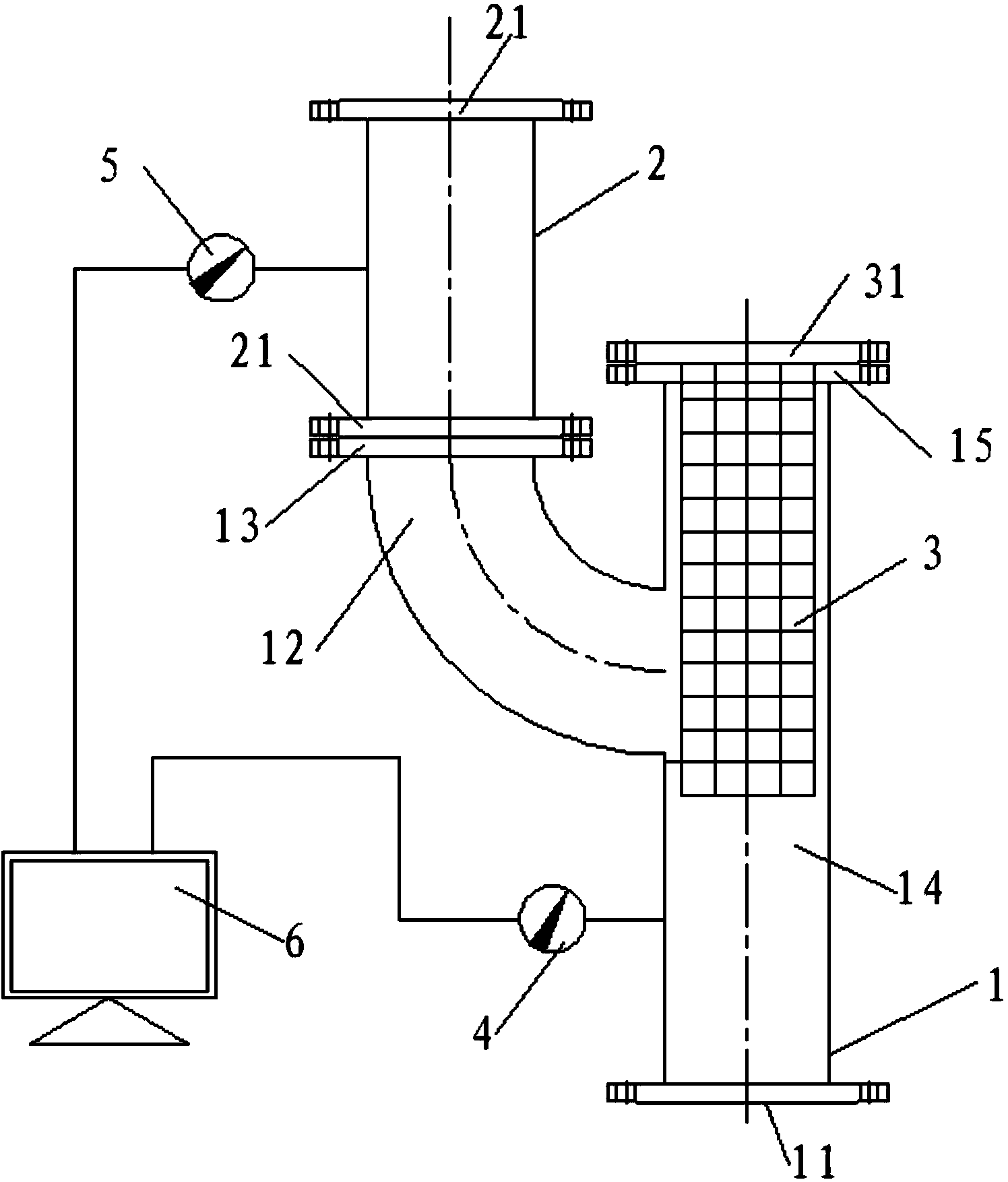

摘要附图
权利要求书
1.一种监测及减缓污泥管堵塞的装置，包括进泥管和出泥管，进泥管通过外 接管道与污泥接收仓连接，出泥管通过外接管道与污泥输送泵相连，其特 征在于，所述进泥管与所述出泥管之间设置有用于过滤固体废弃物的过滤 装置，所述过滤装置设置于所述进泥管内;污泥流入的所述过滤装置的一 端与污泥流出的所述过滤装置的一端之间形成一夹角;与污泥流入的所述 过滤装置的一端相对的一端通过密封装置密封;还包括远程监控系统、第 一压力表和第二压力表，所述第一压力表与所述第二压力表分别设置有两 端，所述第一压力表的一端连接于所述进泥管端，所述第一压力表的另一 端与所述监控系统相连;所述第二压力表的一端连接于所述出泥管端，所 述第二压力表的另一端与所述监控系统相连;所述监控系统将其接收到的 所述第一压力表与所述第二压力表之间的压力差与系统内设置的数据进行 对比，并根据对比结果控制所述污泥输送泵的运行或停止。
2.如权利要求1所述的监测及减缓污泥管堵塞的装置，其特征在于，所述监 控系统为PLC监控系统。
3.如权利要求1所述的监测及减缓污泥管堵塞的装置，其特征在于，污泥流 入的所述过滤装置的一端与污泥流出的所述过滤装置的一端之间的夹角为 90度。
4.如权利要求1所述的监测及减缓污泥管堵塞的装置，其特征在于，所述进 泥管与所述污泥接收仓之间设置有用于控制进泥的控制阀。
5.如权利要求1所述的监测及减缓污泥管堵塞的装置，其特征在于，所述过 滤装置为钢制栅格。
6.如权利要求1所述的监测及减缓污泥管堵塞的装置，其特征在于，所述密 封装置为盲板法兰，所述盲板法兰固定连接于所述过滤装置的端部。
7.如权利要求6所述的监测及减缓污泥管堵塞的装置，其特征在于，所述进 泥管的进口端设置有第二法兰，所述进泥管通过所述第二法兰与外接管道 连接。
8.如权利要求1至7任一项所述的监测及减缓污泥管堵塞的装置，其特征在 于，所述出泥管与所述进泥管通过法兰固定连接。
说明书
监测及减缓污泥管堵塞的装置
技术领域
本发明涉及污泥处理技术领域，尤其涉及一种监测及减缓污泥管堵塞的装 置。
背景技术
随着城镇人口的不断增长，城镇污水量也达到前所未有的高度，截至2010 年年底，全国城镇污水处理量已达到343亿立方米，脱水污泥产生量接近2200 万吨。目前脱水污泥产量还呈现出逐年增长的趋势，据报道，2015年年末，我 国脱水污泥年产量将超过2600万吨，污泥出路问题已经十分突出。
目前，污泥处理方法主要有填埋、焚烧和多种形式的土地利用，但无论那 种污泥处理工艺都会涉及到污泥的输送，污泥的安全输送及输送设备的安全关 系着整个工艺运行的可靠性。而目前对于防止污泥堵塞和减少污泥输送泵磨损 的方法主要通过加强对进焚烧厂污泥性质控制和污泥脱水处理中大块杂质的 破碎等措施，但是根据国内外污泥焚烧厂的运行情况，进厂污泥中塑料制品、 纤维、金属块和无机硬块物往往不可避免的存在，这对于污泥焚烧厂的安全正 常运行形成了一定的隐患。
常规污泥输送由柱塞泵和螺杆泵组成泵送系统，但该系统对污泥中的杂质 含量要求很高。当污泥中混有杂质时，极易造成污泥泵送系统的堵塞或设备的 损坏。
因此，为了减少污泥中固体杂质的含量和减缓污泥中杂质对污泥输送管 道、泵的磨损和破坏，本领域的技术人员一直致力于开发一种可以对污泥中的 固体废弃物进行过滤的装置，以监测和减缓污泥管道、污泥输送泵的堵塞和损 耗。
发明内容
有鉴于现有技术的上述缺陷，本发明提出了一种拆卸方便，可以有效减缓 污泥管堵塞的装置。
本发明的另一目的，是提供一种可以实时在线检测与控制，能够实时监测 管道堵塞情况，有效避免输送泵故障的装置。
为实现上述目的，本发明提供了一种监测及减缓污泥管堵塞的装置，包括 进泥管和出泥管，进泥管通过外接管道与污泥接收仓连接，出泥管通过外接管 道与污泥输送泵相连，所述进泥管与所述出泥管之间设置有用于过滤固体废弃 物的过滤装置，所述过滤装置设置于所述进泥管内;污泥流入的所述过滤装置 的一端与污泥流出的所述过滤装置的一端之间形成一夹角;与污泥流入的所述 过滤装置的一端相对的一端通过密封装置密封;还包括远程监控系统、第一压 力表和第二压力表，所述第一压力表与所述第二压力表分别设置有两端，所述 第一压力表的一端连接于所述进泥管端，所述第一压力表的另一端与所述监控 系统相连;所述第二压力表一端连接于所述出泥管端，所述第二压力表的另一 端与所述监控系统相连;所述监控系统将其接收到的所述第一压力表与所述第 二压力表之间的压力差与系统内设置的数据进行对比，并根据对比结果控制所 述污泥输送泵的运行或停止。
进一步地，所述监控系统为PLC监控系统。
进一步地，污泥流入的所述过滤装置的一端与污泥流出的所述过滤装置的 一端之间的夹角为90度。
进一步地，所述进泥管与所述污泥接收仓之间设置有用于控制进泥的控制 阀。
进一步地，所述过滤装置为钢制栅格。
进一步地，所述密封装置为盲板法兰，所述盲板法兰固定连接于所述过滤 装置的端部。
进一步地，所述进泥管的进口端设置有第二法兰，所述进泥管通过所述第 二法兰与外接管道连接。
进一步地，所述出泥管与所述进泥管通过法兰固定连接。
本发明的有益效果：
本发明的监测及减缓污泥管堵塞的装置，由于将过滤装置设置于进泥管 内，从而保证污泥留经该过滤装置时可以对污泥中的大块硬物、部分纤维状杂 质进行过滤，减少了进入出泥管中的污泥的固体废弃物，减少了污泥中的固体 杂质对管道的堵塞和对输送泵的磨损，延长了输送泵的使用寿命。
本发明由于设置监控系统对出泥管与进泥管管端的压力差进行实时监测， 实现了实时在线检测与控制，可以实时监测管道堵塞情况，有效避免污泥中大 块硬物和无机纤维等对后续输送泵的磨损和破坏。
本发明的装置可以根据具体情况在预制厂完成，整体安装。也可以根据具 体情况现场制作完成，使用方便。而过滤装置更是可以根据具体情况随时更换， 避免固体废弃物通过出泥管进入输送泵，避免了输送泵故障的出现。
以下将结合附图对本发明的构思、具体结构及产生的技术效果作进一步说 明，以充分地了解本发明的目的、特征和效果。
