申请日2014.07.24
公开(公告)日2014.12.10
IPC分类号B01D21/24; B01D21/02
摘要
本实用新型涉及用于将废水处理成园林灌溉用水的水处理装置，该水处理装置包括废水箱、固体废渣收集箱、沉降箱、废渣清除机构和用于存储园林灌溉用水的清水箱;沉降箱处在废水箱内;沉降箱由多个紧密排列的沉降通道组成，废渣清除机构由多段传动输送带组成，多段传动输送带从沉降箱下方的废水箱底部一直延伸到固体废渣收集箱的上方;传动输送带上设有多组倾斜的刮泥板，废渣清除机构至少包含一段刮泥板易于倾倒固体废渣的传动输送带。该装置能够自动、连续、有效地将废水中的颗粒物清除出来，获得园林灌溉用的清水，处理效率高、效果好。
权利要求书

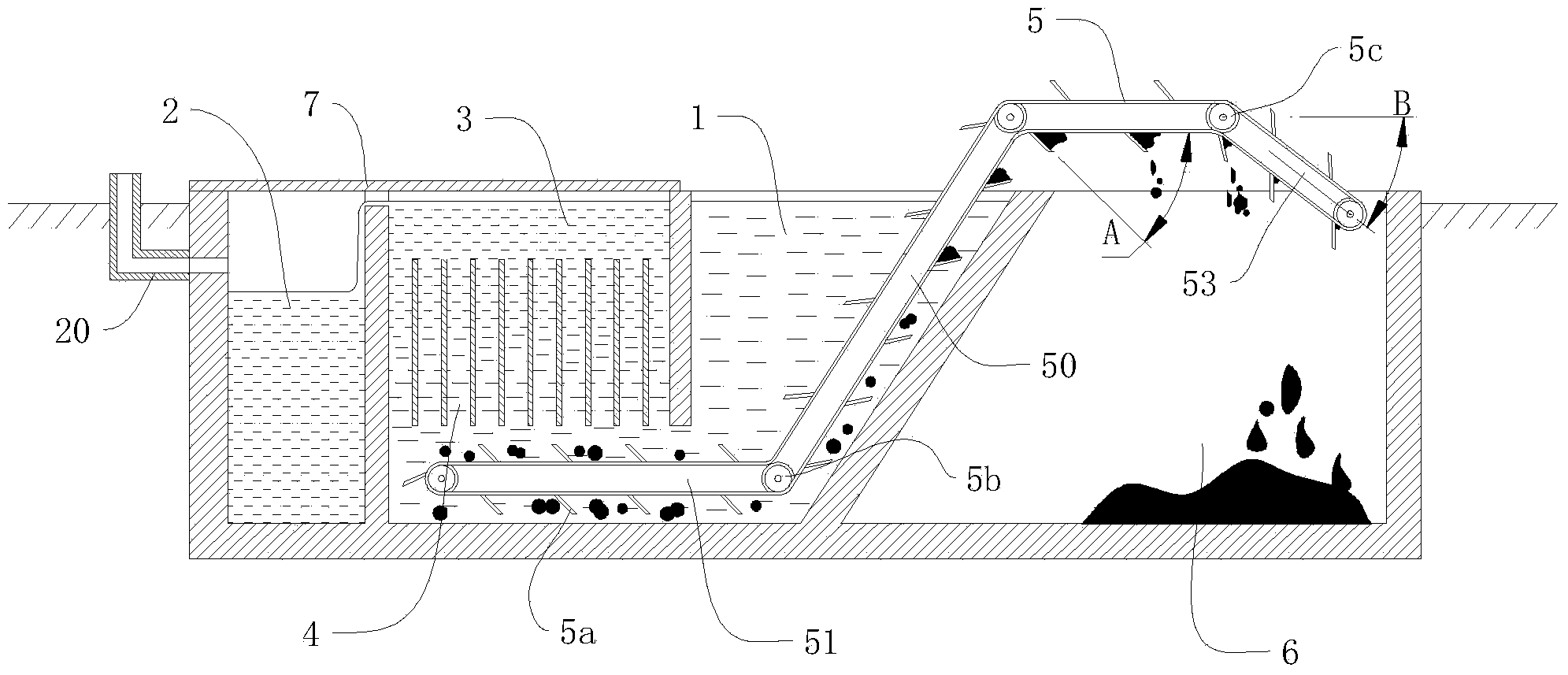

1.一种用于将废水处理成园林灌溉用水的水处理装置，其特征在于：包括废水箱(1)、固体废渣收集箱(6)、沉降箱(3)、废渣清除机构(5)和用于存储园林灌溉用水的清水箱(2);所述清水箱(2)处在废水箱(1)一侧，固体废渣收集箱(6)处在与清水箱(2)相对的另一侧，沉降箱(3)处在废水箱(1)内;沉降箱(3)由多个紧密排列的沉降通道(4)组成，沉降箱(3)上端与所述废水箱(1)上端隔绝，沉降箱(3)下端与所述废水箱(1)连通;沉降箱(3)上端设有连通清水箱(2)上端的出口;所述废渣清除机构(5)由多段传动输送带(50、51、52、53)组成，多段传动输送带从沉降箱(3)下方的废水箱(1)底部一直延伸到固体废渣收集箱(6)的上方;传动输送带上设有多组倾斜的刮泥板(5a)，刮泥板(5a)与所述传动输送带之间具有第一角度(A)，传动输送带与水平面之间具有第二角度(B);在固体废渣收集箱(6)上方，废渣清除机构(5)至少包含一段第二角度(B)与所述第一角度(A)之和大于70度的传动输送带(53)。
2.根据权利要求1所述的一种用于将废水处理成园林灌溉用水的水处理装置，其特征在于：所述清水箱(2)、废水箱(1)和固体废渣收集箱(6)侧壁依次连接，共同构成一矩形开口箱，并埋入地面，以使矩形开口箱的开口与地平面持平;所述废水箱(1)从地面引入废水。
3.根据权利要求1所述的一种用于将废水处理成园林灌溉用水的水处理装置，其特征在于：所述第一角度(A)在20～60度之间。
4.根据权利要求1或3所述的一种用于将废水处理成园林灌溉用水的水处理装置，其特征在于：废渣清除机构(5)中设有一段第二角度(B)与所述第一角度(A)之和等于90度的传动输送带(53)。
5.根据权利要求1所述的一种用于将废水处理成园林灌溉用水的水处理装置， 其特征在于：所述废水箱(1)靠近固体废渣收集箱(6)一侧是倾斜的箱壁，所述废渣清除机构(5)包含有一与所述倾斜的箱壁平行的传动输送带(50)。
6.根据权利要求2所述的一种用于将废水处理成园林灌溉用水的水处理装置，其特征在于：所述清水箱(2)顶部设有封盖(7)。
7.根据权利要求6所述的一种用于将废水处理成园林灌溉用水的水处理装置，其特征在于：所述封盖(7)延伸至沉降箱(3)顶部，以封在沉降箱(3)上方。
8.根据权利要求6所述的一种用于将废水处理成园林灌溉用水的水处理装置，其特征在于：所述清水箱(2)上部的一侧壁上设有一折弯的出水口(20)，出水口(20)伸到地面上来。
说明书
一种用于将废水处理成园林灌溉用水的水处理装置
技术领域
本实用新型属于污水处理领域，特别是涉及用于将废水处理成园林灌溉用水的水处理装置，该水处理装置主要将水中的固体颗粒，如淤泥分离出来，获得清水以便用于园林灌溉。
背景技术
园林工程是一项市政工程，也是美化城市的工程，每年仅园林灌溉用水的规模都是非常大的。
与此同时，每年人们在工厂里，下雨至地表上，以及一些生活用水所排放的在地表面上的废水量也非常之大。我们看到，在这些废水中，很多废水里含有很多污物，如淤泥等固体废渣，这些废水虽然可以马上从地表面收集，但它因为含有很多固体垃圾、固体淤泥颗粒，无法用来供给美化城市的园林灌溉，造成水资源很大浪费。
发明内容
为了同时将上述两项问题同时解决，本实用新型的发明目的在于提供一种将废水处理成园林灌溉用水的水处理装置，该装置能够自动、连续、有效地将废水中的颗粒物清除出来，获得园林灌溉用的清水。
为了实现上述发明目的，本实用新型采用了以下技术方案：
一种用于将废水处理成园林灌溉用水的水处理装置，包括废水箱、固体废渣收集箱、沉降箱、废渣清除机构和用于存储园林灌溉用水的清水箱;所述清水箱处在废水箱一侧，固体废渣收集箱处在与清水箱相对的另一侧，沉降箱处在废水箱内;沉降箱由多个紧密排列的沉降通道组成，沉降箱上端与所述废水 箱上端隔绝，沉降箱下端与所述废水箱连通;沉降箱上端设有连通清水箱上端的出口;所述废渣清除机构由多段传动输送带组成，多段传动输送带从沉降箱下方的废水箱底部一直延伸到固体废渣收集箱的上方;传动输送带上设有多组倾斜的刮泥板，刮泥板与所述传动输送带之间具有第一角度，传动输送带与水平面之间具有第二角度;在固体废渣收集箱上方，废渣清除机构至少包含一段第二角度与所述第一角度之和大于70度的传动输送带。
作为优选，所述清水箱、废水箱和固体废渣收集箱侧壁依次连接，共同构成一矩形开口箱，并埋入地面，以使矩形开口箱的开口与地平面持平;所述废水箱从地面引入废水。
作为优选，所述第一角度在20～60度之间。
作为优选，废渣清除机构中设有一段第二角度与所述第一角度之和等于90度的传动输送带。
作为优选，所述废水箱靠近固体废渣收集箱一侧是倾斜的箱壁，所述废渣清除机构包含有一与所述倾斜的箱壁平行的传动输送带。
作为优选，所述清水箱顶部设有封盖;进一步的所述封盖延伸至沉降箱顶部，以封在沉降箱上方。
作为优选，所述清水箱上部的一侧壁上设有一折弯的出水口，出水口伸到地面上来。
上述用于将废水处理成园林灌溉用水的水处理装置不仅结构合理、新颖，而且通过设置左右不互通的沉降通道、沉降通道底部并设在输送到上的刮泥板进行连续、自动地清楚固体颗粒，并在废水箱设置让淤泥容易掉落至固体废渣收集箱的机构，实现有效地将废水中的颗粒物清除，连续不断地获得园林灌溉用的清水。
