申请日2014.09.25
公开(公告)日2014.12.24
IPC分类号F22B37/54
摘要
本发明涉及一种锅炉排污膨胀器的切向污水分散装置，包括两端带有开口的分散管，还包括装置于所述分散管两端内壁的分散片，分散片带有锥形结构，分散片的厚壁端连接有安装块，其薄壁端置于分散管的中心;所述分散管的两端外壁分别连接有安装凸缘环，安装凸缘环上均布有安装孔，分散管的两端部分别带有多个轴向安装槽，所述安装槽中卡接分散片的厚壁端，所述安装孔中插置安装块端面的插柱。本发明相比传统的交错式隔板分散结构，提高了对污水的分散效果，利于后期污水的膨胀蒸发，从而提高除污效果;分散片采用可拆式连接，其拆装方便。
权利要求书

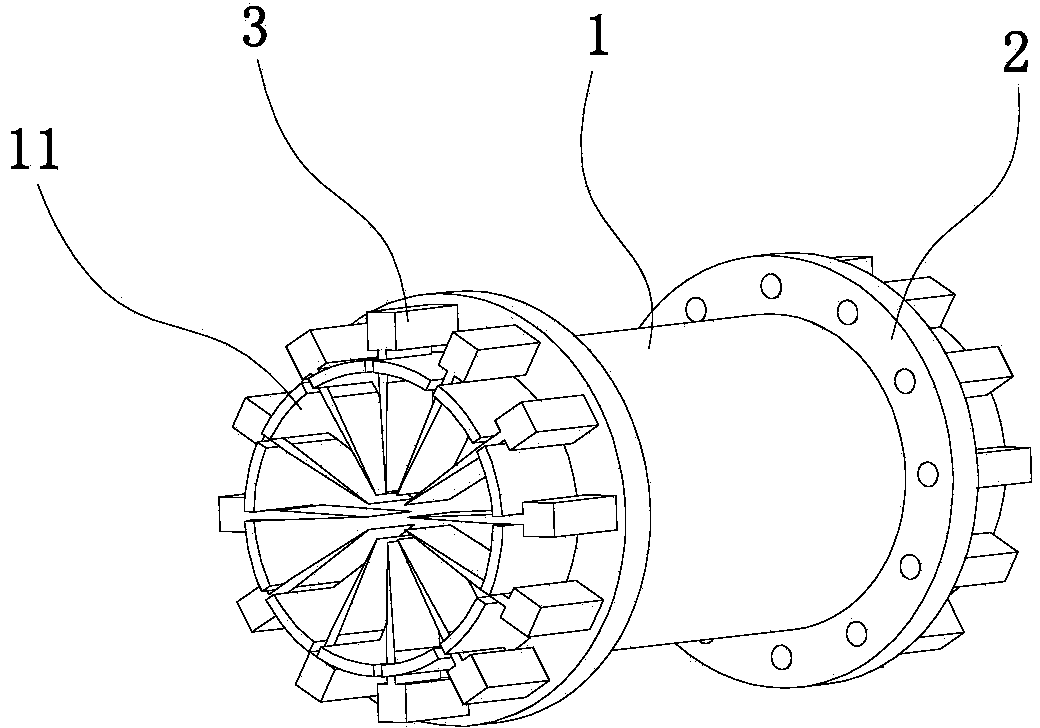

1.一种锅炉排污膨胀器的切向污水分散装置，包括两端带有开口的分散管(1)，其特 征在于：还包括装置于所述分散管(1)两端内壁的分散片(3)，分散片(3)带有锥形结构， 分散片(3)的厚壁端(33)连接有安装块(31)，其薄壁端(34)置于分散管(1)的中心; 所述分散管(1)的两端外壁分别连接有安装凸缘环(2)，安装凸缘环(2)上均布有安装孔 (21)，分散管(1)的两端部分别带有多个轴向安装槽(11)，所述安装槽(11)中卡接分 散片(3)的厚壁端(33)，所述安装孔(21)中插置安装块(31)端面的插柱(32)。
说明书
锅炉排污膨胀器的切向污水分散装置
技术领域
本发明涉及化工技术领域，尤其涉及锅炉的排污装置。
背景技术
锅炉中的炉水中存在大量的可溶性和不溶性的杂质，杂质浓度过大时影响 蒸汽品质，还造成受热面的结垢与腐蚀，影响锅炉安全工作，因此需要对锅炉 进行排污处理。现有技术中，一般采用排污膨胀器进行排污，排污膨胀器将污 水进行分散处理后蒸发，蒸发后的污水经过气水分离装置后得到清除。现有的 排污膨胀器中的污水分散结构为几块交错的隔板，其缺点是对污水的分散效果 较差，导致后期蒸发不彻底，影响排污效果。
发明内容
本申请人针对现有技术存在的上述缺点，进行研究和设计，提供一种锅炉 排污膨胀器的切向污水分散装置，其促进污水的分散，利于污水的蒸发，提高 膨胀器的除污效果。
本发明所采用的技术方案如下：
一种锅炉排污膨胀器的切向污水分散装置，包括两端带有开口的分散管， 还包括装置于所述分散管两端内壁的分散片，分散片带有锥形结构，分散片的 厚壁端连接有安装块，其薄壁端置于分散管的中心;所述分散管的两端外壁分 别连接有安装凸缘环，安装凸缘环上均布有安装孔，分散管的两端部分别带有 多个轴向安装槽，所述安装槽中卡接分散片的厚壁端，所述安装孔中插置安装 块端面的插柱。
本发明的有益效果如下：
本发明相比传统的交错式隔板分散结构，采用多片分散板对中心布置结 构，提高了对污水的分散效果，利于后期污水的膨胀蒸发，从而提高除污效果; 分散片采用可拆式连接，其拆装方便。
