申请日2014.06.20
公开(公告)日2014.09.03
IPC分类号C02F9/14
摘要
本发明涉及一种废水处理设备及其方法，所述的废水处理装置包括：化学处理装置;沉淀装置，所述的沉淀装置用于沉淀废水中的污泥和絮团;厌氧反应装置;过滤装置，所述的化学处理装置、沉淀装置、厌氧反应装置、过滤装置为依次连接。本发明所述的是一台占地面积仅2-3m2的微型废水处理机，处理原理是首先对废水进行化学处理，然后作生化处理，最后再经过2道超滤的物理过滤处理，由于采用了化学、生化、物理三种不同方法的互补处理，虽然体积小巧仍能具有非常好的处理效果，处理后水可作为中水回用，节约了水资源。

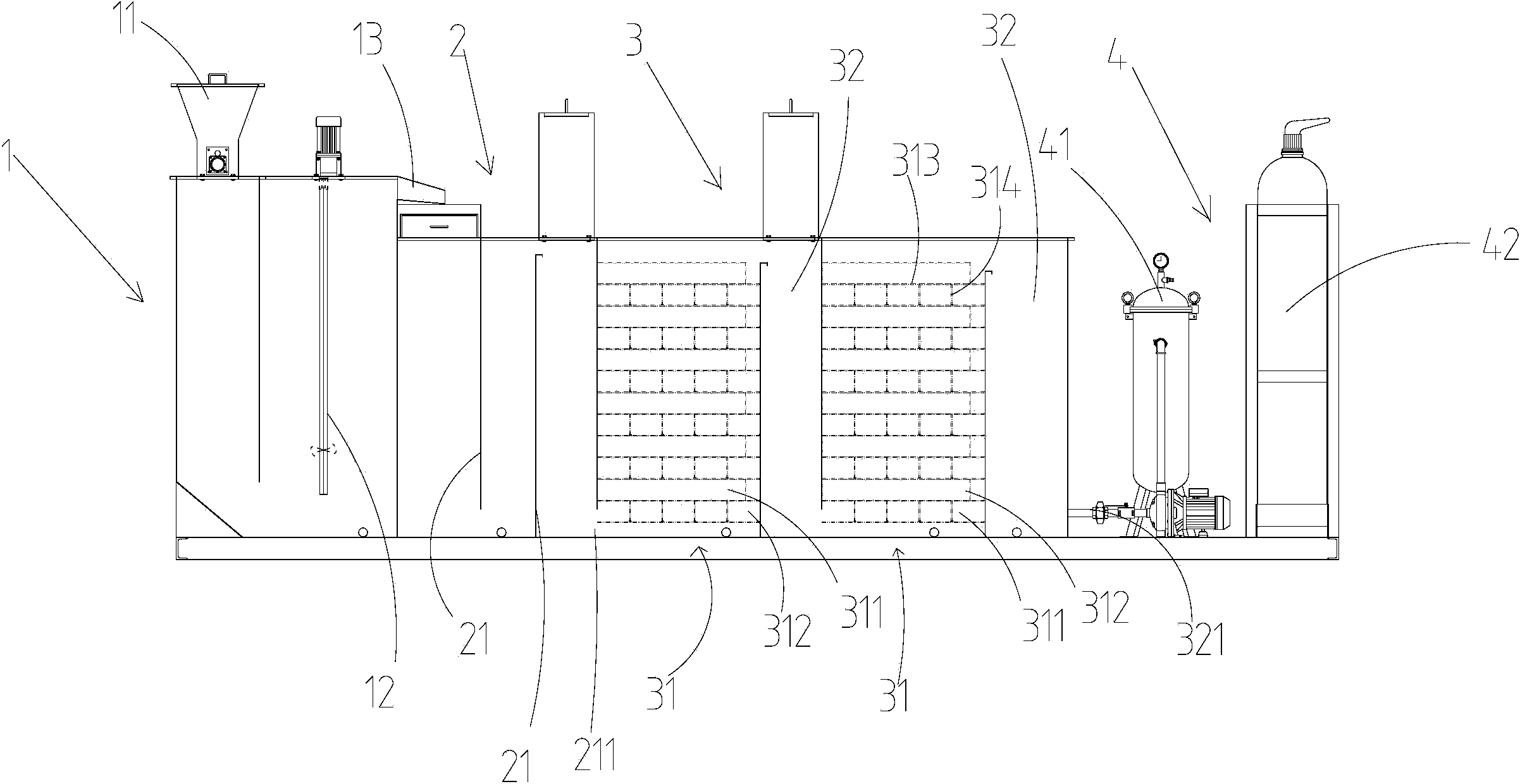

摘要附图
权利要求书
1.一种废水处理设备，其特征在于，所述的废水处理装置包括：化学处理装置;沉淀装置，所述的沉淀装置用于沉淀废水中的污泥和絮凝沉淀物;厌氧反应装置;过滤装置，所述的化学处理装置、沉淀装置、厌氧反应装置、过滤装置为依次连接。
2.根据权利要求1所述的一种废水处理设备，其特征在于，所述的化学处理装置上设置有一絮凝药剂入口，所述的化学处理装置内设置有一搅拌机，所述的化学处理装置上部设置有一溢出口，废水从所述的溢出口溢出进入沉淀装置中。
3.根据权利要求1所述的一种废水处理设备，其特征在于，所述的沉淀装置内设置有按左右方向依次排列的至少两个隔板，相邻的两个隔板中的其中的一个隔板的底部设置有通道，另一个隔板的顶部设置有通道，所述的沉淀装置的下部设置有一第一流出口，废水从所述的第一流出口流入到所述的厌氧反应装置中。
4.根据权利要求1所述的一种废水处理设备，其特征在于，所述厌氧反应装置依次包括一厌氧菌反应槽、一曝气室、一厌氧菌反应槽、一曝气室，所述的厌氧反应槽的下部具有一第二流出口，被处理的废水从第二流出口流入到所述的过滤装置中。
5.根据权利要求1所述的一种废水处理设备，其特征在于，所述的厌氧菌反应槽包括按上下方向间隔排列设置的第一流水通道、第二流水通道，
所述的第一流水通道由按前后方向排列设置的多个第一隔板组成，所述的相邻的两个第一隔板中的其中一个第一隔板的左端设置有一通道，另一第一隔板的右端设置有一通道;
所述的第二流水通道由按左右方向排列设置的多个第二隔板组成，所述的相邻的两个第二隔板中的其中一个第二隔板的前端设置有一通道，另一第二隔板的后端设置有一通道。
6.根据权利要求5所述的一种废水处理设备，其特征在于，所述的过滤装置包括依次连接的一精滤器和一活性炭过滤器。
7.一种使用权利要求1~6所述废水处理设备的废水处理方法，其特征在于，所述的废水处理方法按以下步骤进行，
(一)在化学处理装置中加入絮凝剂进行化学处理;
(二)在沉淀装置中将废水中的污泥和絮团沉淀;
(三)厌氧菌处理，以除去废水中的有机物;
(四)曝气处理;
(五)重复步骤(三)(四);
(六)精滤;
(七)活性炭过滤。
8.根据权利要求7所述的一种污水处理方法，其特征在于，将所述的步骤(七)处理过的水回收利用。
说明书
一种废水处理设备及其方法
技术领域
本发明涉及一种废水处理设备及其方法，尤其涉及一种低污染废水处理的微型设备及其使用该设备处理污水的方法。
背景技术
目前一般小型生产企业会排放出高浓度污水和低浓度的污水，高浓度污水一般会收集后转移排放，但是低浓度污水由于量多，一天的排水量会达到：10~20吨，所以大量的低浓度污水可能会被随意排放，这样不仅会污染环境而且浪费水。现有技术中的废水处理装置造价高、占地面积大，对于一般小型生产企业费用昂贵。
发明内容
本发明所要解决的技术问题是克服现有技术的不足，提供一种结构简单，占地面积小、且废水处理效果理想的一种废水处理设备，其特征在于，所述的废水处理设备包括：化学处理装置;沉淀装置，所述的沉淀装置用于沉淀废水中的污泥和絮凝沉淀物;厌氧反应装置;过滤装置，所述的化学处理装置、沉淀装置、厌氧反应装置、过滤装置为依次连接。
优选地，所述的化学处理装置上设置有一絮凝药剂入口，所述的化学处理装置内设置有一搅拌机，所述的化学处理装置上部设置有一溢出口，废水从所述的溢出口溢出进入沉淀装置中。
优选地，所述的沉淀装置内设置有按左右方向依次排列的至少两个隔板，相邻的两个隔板中的其中的一个隔板的底部设置有通道，另一个隔板的顶部设置有通道，所述的沉淀装置的下部设置有一第一流出口，废水从所述的第一流出口流入到所述的厌氧反应装置中。
优选地，所述厌氧反应装置依次包括一厌氧菌反应槽、一曝气室、一厌氧菌反应槽、一曝气室，所述的厌氧反应槽的下部具有一第二流出口，被处理的废水从第二流出口流入到所述的过滤装置中。
优选地，所述的厌氧菌反应槽包括按上下方向间隔排列设置的第一流水通道、第二流水通道，所述的第一流水通道由按前后方向排列设置的多个第一隔板组成，所述的相邻的两个第一隔板中的其中一个第一隔板的左端设置有一通道，另一第一隔板的右端设置有一通道;所述的第二流水通道由按左右方向排列设置的多个第二隔板组成，所述的相邻的两个第二隔板中的其中一个第二隔板的前端设置有一通道，另一第二隔板的后端设置有一通道。
优选地，所述的过滤装置包括依次连接的一精滤器和一活性炭过滤器。
为解决以上技术问题，本发明采取的一种技术方案是：
一种所述的废水处理装置的废水处理方法，所述的废水处理方法按以下步骤进行，(一)在化学处理装置中加入絮凝剂进行化学处理;(二)在沉淀装置中将废水中的污泥和絮团沉淀;(三)厌氧菌处理，以除去废水中的有机物;(四)曝气处理;(五)重复步骤(三)(四);(六)精滤;(七)活性炭过滤。
优选地，将所述的步骤(七)处理过的水回收利用。
由于以上技术方案的采用，本发明与现有技术相比具有如下优点：
本发明所述的是一台占地面积仅2-3m 2 的微型废水处理机，处理原理是首先对废水进行化学处理，然后作生化处理，最后再经过2道超滤的物理过滤处理，由于采用了化学、生化、物理三种不同方法的互补处理，虽然体积小巧仍能具有非常好的处理效果，处理后水可作为中水回用，节约了水资源。
