申请日2014.11.12
公开(公告)日2015.01.28
IPC分类号C02F1/00
摘要

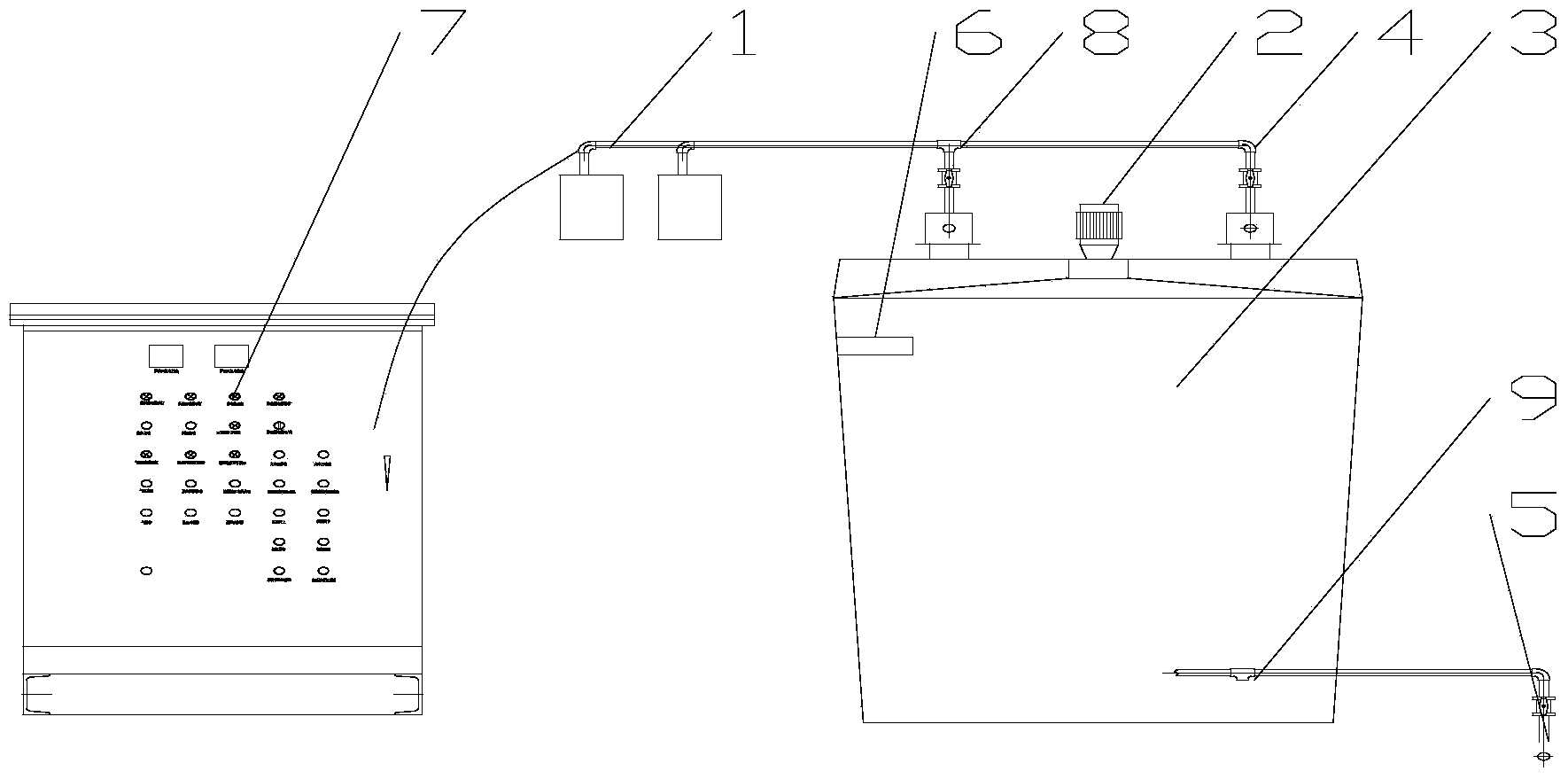

本发明涉及一种石英砂过滤的污水处理系统的加药设备,包括计量泵1、电动搅拌器2、溶液罐3、进水阀门4、排污阀5、磁性翻板液位计6、电气控制系统7、进水管8、排水管9组成,本发明的优势主要体现在:在加药罐内加装磁性翻板液位计、能够计量准确;同时电动搅拌器使得配制的药液浓度均匀。
权利要求书
1.本发明涉及一种石英砂过滤的污水处理系统的加药设备,包括计量泵1、电动搅拌器2、溶液罐3、进水阀门4、排污阀5、磁性翻板液位计6、电气控制系统7、进水管8、排水管9组成,其特征在于所述的一种石英砂过滤的污水处理系统的加药设备的计量泵1是2套。
2.根据权利要求1所述的一种石英砂过滤的污水处理系统的加药设备,其特征在于所述的磁性翻板液位计6安装在溶液罐3的内。
3.根据权利要求1所述的一种石英砂过滤的污水处理系统的加药设备,其特征在于所述的进水阀门4是气动阀门,安装在进水管8上。
4.根据权利要求1所述的一种石英砂过滤的污水处理系统的加药设备,其特征在于所述的排污阀5是气动阀门,安装在排水管9上。
说明书
一种石英砂过滤的污水处理系统的加药设备
技术领域
本发明涉及一种石英砂过滤的污水处理系统的加药设备。
背景技术
目前国内含油污水处理系统聚合氯化铝的加药设备多是采用计量泵控制档位计量药液的配置,存在计量不准确的弊端。
发明内容:
本发明的目的在于针对现有刮油器的缺陷,提供一种在加药罐内加装磁性翻板液位计、能够计量准确的加药设备。为实现上述发明目的,本发明采用的技术方案是:本发明涉及一种石英砂过滤的污水处理系统的加药设备,包括计量泵1、电动搅拌器2、溶液罐3、进水阀门4、排污阀5、磁性翻板液位计6、电气控制系统7、进水管8、排水管9组成,其特征在于所述的一种石英砂过滤的污水处理系统的加药设备的计量泵1是2套。所述的磁性翻板液位计6安装在溶液罐3的内。所述的进水阀门4是气动阀门,安装在进水管8上。所述的排污阀5是气动阀门,安装在排水管9上。
本发明的优势主要体现在:
在加药罐内加装磁性翻板液位计、能够计量准确;同时电动搅拌器使得配制的药液浓度均匀。
