申请日2010.02.01
公开(公告)日2012.02.01
IPC分类号B01D24/46; B01D29/62; C02F5/00; B01D35/00; B01D33/44
摘要
本发明的实施例提供了一种用于在水处理系统中提供再生阶段的方法和系统。该方法包括：进入第一放气状态，以允许增压除氧空气排出水处理系统;进入第二放气状态，以使水处理系统内部的剩余除氧空气的第一空气压力与水处理系统外部的第二空气压力相等;进入反冲状态，以从水处理系统内部排出剩余除氧空气和颗粒;和进入吸气状态，以允许含氧空气进入水处理系统。

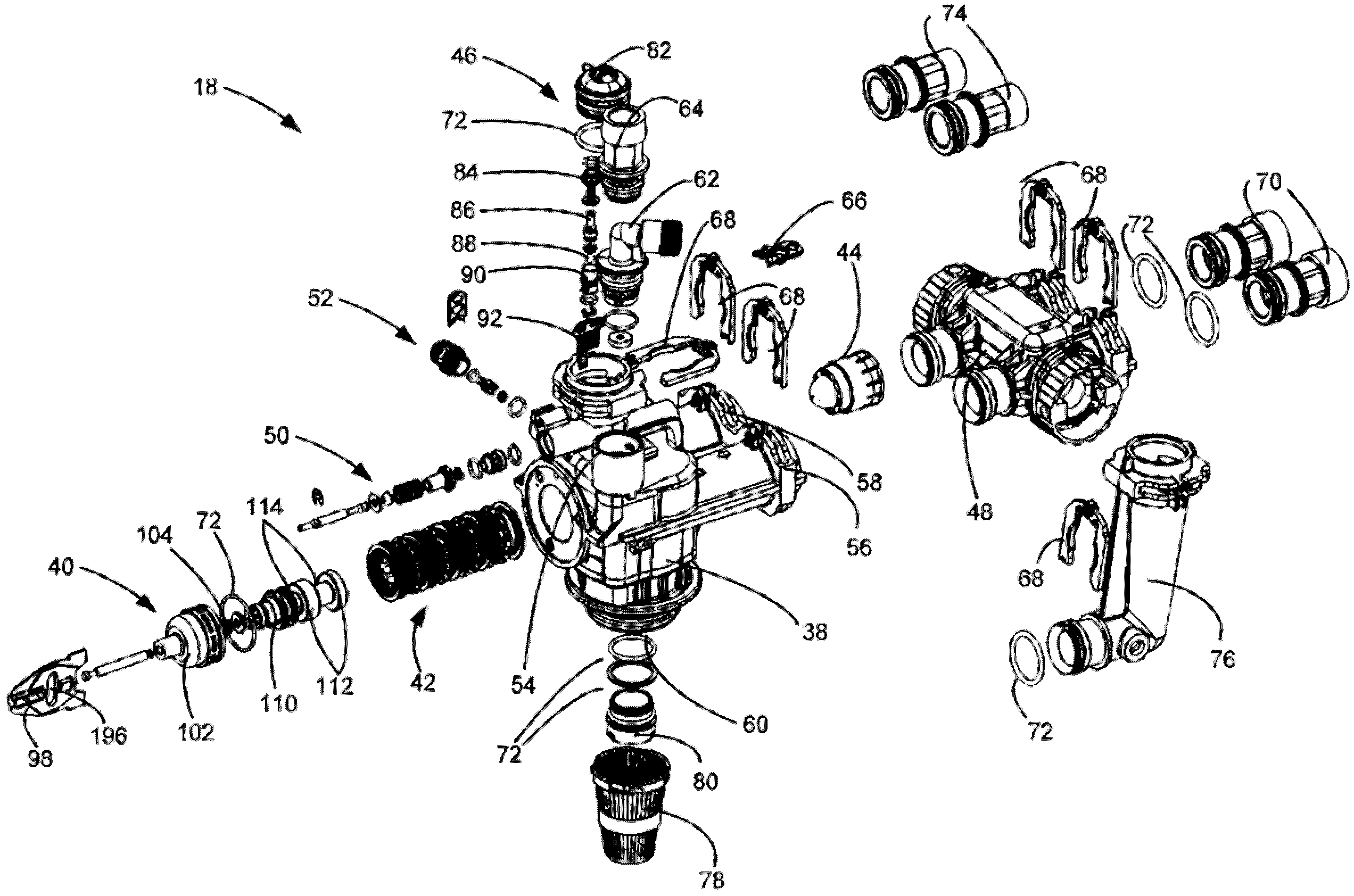

摘要附图
权利要求书
1.一种在水处理系统中提供再生阶段的方法，该方法包括：
进入第一放气状态第一时间周期，以允许增压除氧空气排出水处 理系统;
进入第二放气状态第二时间周期，以使水处理系统内部的剩余除 氧空气的第一空气压力与水处理系统外部的第二空气压力相等;
进入反冲状态第三时间周期，以从水处理系统内部排出剩余除氧 空气和颗粒;和
进入吸气状态第四时间周期，以允许含氧空气进入水处理系统。
2.如权利要求1所述的方法，还包括：提供阀门组件和动力头， 以在第一放气状态、第二放气状态、反冲状态和吸气状态操作水处理 系统。
3.如权利要求1所述的方法，其中，第一时间周期约为2分钟。
4.如权利要求1所述的方法，其中，第二时间周期约为1分钟。
5.如权利要求1所述的方法，其中，第一时间周期、第二时间周 期、第三时间周期和第四时间周期中的每一个都是能够调节的。
6.如权利要求1所述的方法，还包括：利用水处理系统，去除铁、 硫化物和锰中的至少一种。
7.一种用于从水中去除铁、硫化物和锰中的至少一种的水处理系 统，该水处理系统包括：
箱;
头部，其与所述箱耦合，并包括流体端口;
位于所述头部中的阀门组件，所述阀门组件包括位于一隔离组件 内部的活塞组件;和
头部中的动力头，所述动力头包括编码器、控制器、光学传感器 和马达，
编码器耦合于活塞组件，并由马达提供动力以控制活塞组件 在隔离组件内部的位置，从而提供
启用状态，在该启用状态中从水中去除铁、硫化物和锰 中的至少一种，
第一放气状态，在该第一放气状态中从所述箱中释放第 一量的空气，
第二放气状态，在该第二放气状态中从所述箱中释放第 二量的空气，第二量大于第一量，
反冲状态，和，
吸气状态，
光学传感器电气连接于控制器，以传达活塞组件在隔离组件 内部的位置。
8.如权利要求7所述的水处理系统，其中，活塞组件的位置调节 增量约为0.013英寸。
9.如权利要求7所述的水处理系统，其中，光学编码器包括大约 85个槽/肋对。
10.如权利要求7所述的水处理系统，其中，编码器通过一偏心 轴耦合于活塞组件，所述偏心轴耦合于编码器和活塞组件上的球形把 手。
11.如权利要求7所述的水处理系统，其中，活塞组件在隔离组 件内部的位置禁止或允许一个或更多个流体端口之间的流体连通。
12.如权利要求7所述的水处理系统，其中，所述流体端口包括 流体入口、流体出口、分配器流体端口、顶部流体端口和排泄流体端 口。
13.一种水处理系统，其包括：
箱;
头部，其与所述箱耦合，并包括流体端口;
阀门组件，其包括位于一隔离组件内部的活塞组件，活塞组件包 括多个部分，隔离组件包括接合所述多个部分的多个活塞密封部;和
动力头，用以控制活塞组件在隔离组件内部的位置，
所述动力头控制所述多个部分之一与所述多个活塞密封部之 一之间的第一距离，
第一距离为约0.01英寸到约0.02英寸，以形成用于第一放气 状态的第一通气流道，在第一放气状态，空气以低噪音从箱中释放。
14.如权利要求13所述的水处理系统，其中，动力头控制活塞组 件在隔离组件内部的位置，使得所述多个部分之一与所述多个活塞密 封部之一之间的开放面积约为0.05平方英寸，以形成用于第一放气状 态的第一通气流道。
15.如权利要求13所述的水处理系统，其中，动力头控制活塞组 件在隔离组件内部的位置，使得所述多个部分之一与所述多个活塞密 封部之一之间的第二距离大于或等于约0.05英寸，以形成用于第二放 气状态的第二通气流道。
16.如权利要求13所述的水处理系统，其中，动力头控制活塞组 件在隔离组件内部的位置，使得所述多个部分之一与所述多个活塞密 封部之一之间的开放面积约为0.05平方英寸，以形成用于第二放气状 态的第二通气流道。
17.如权利要求13所述的水处理系统，其中，动力头包括控制器、 马达、编码器和光学传感器，用以控制活塞组件在隔离组件内部的位 置。
18.如权利要求13所述的水处理系统，其中，活塞组件在隔离组 件内部的位置禁止或允许一个或更多个流体端口之间的流体连通。
19.如权利要求13所述的水处理系统，其中，流体端口包括流体 入口、流体出口、分配器流体端口、顶部流体端口和排泄流体端口。
20.如权利要求13所述的水处理系统，其中，水处理系统从水中 去除铁、硫化物和锰中的至少一种。
说明书
用于水处理再生阶段的系统和方法
相关申请
根据35 U.S.C.§119，本申请要求2009年1月30日提交的美国临 时专利申请No.61/148,865的优先权，该申请的全部内容在此引入作为 参考。
背景技术
水处理系统，诸如矿物质(例如铁、硫化物和锰)去除系统和/ 或软水系统，用来对商业、工业以及家庭使用的水进行处理。传统水 处理系统包括箱，未处理的水流到该箱中，并被强制与含氧空气混合。 未处理水中的离子被含氧空气氧化，形成固体颗粒。未处理水可以流 过一树脂层。树脂层允许已处理的水流过，同时捕集固体颗粒。该过 程在箱内部形成压力积聚。因此，当该箱敞开到大气里时，除氧空气 可以快速排空该箱。空气的这种快速排空会震动管道及其他部件，导 致水处理系统嘈杂。
发明内容
本发明的一些实施例提供了一种用于在水处理系统中提供再生阶 段的方法和系统。该方法包括：进入第一放气状态第一时间周期，以 允许增压除氧空气排出水处理系统;和进入第二放气状态第二时间周 期，以使水处理系统内部的剩余除氧空气的第一空气压力与水处理系 统外部的第二空气压力相等。该方法还可以包括：进入反冲状态第三 时间周期，以从水处理系统内部排出剩余的除氧空气和颗粒;和进入 吸气状态第四时间周期，以允许含氧空气进入水处理系统。在有些实 施例中，该方法可用于设计成从水里去除铁、硫化物和/或锰的水处理 系统中。
